модель 2005 года
- Модель VFR 800
- Код модели VFR800A AC

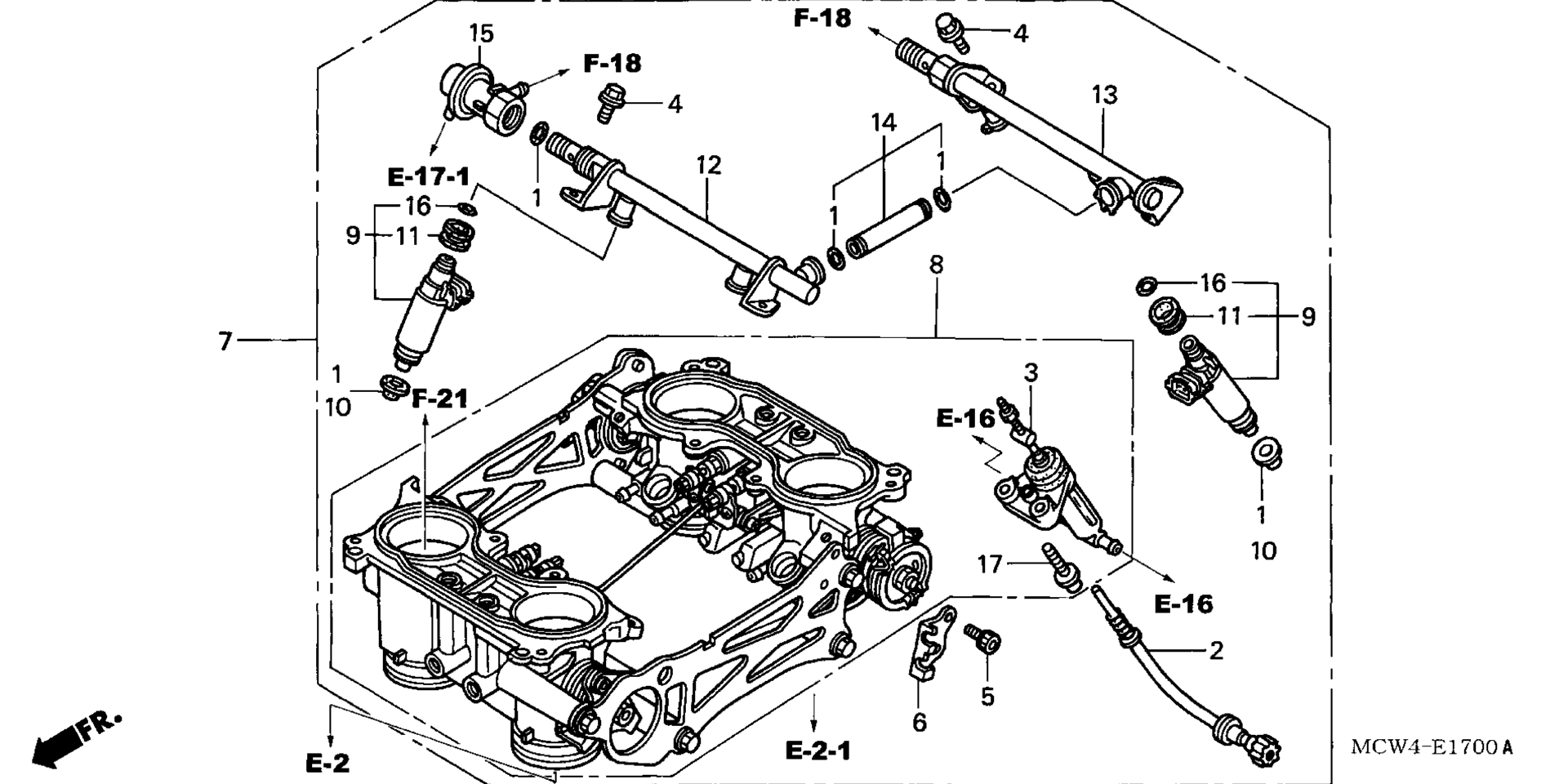

Схема дроссельного узла (ASSY.) для VFR800A AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-MCW-003
По запросу
2
SCREW SET, STOP art. 16029-MCW-003
По запросу
3
WAX ASSY. art. 16044-MCW-003
По запросу
4
BOLT, FLANGE (6X12) art. 16080-MCJ-003
По запросу
5
BOLT, SOCKET (5X8) art. 16081-MCW-003
По запросу
6
STAY, WIRE art. 16169-MCW-013
По запросу
7
BODY ASSY., THROTTLE (GQ33B A) art. 16400-MCW-L03
По запросу
8
BODY ASSY., THROTTLE art. 16401-MCW-L01
По запросу
9
INJECTOR ASSY., FUEL art. 16450-MCW-004
По запросу
10
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
11
CUSHION RING, INJECTOR art. 16473-P7A-004
По запросу
12
PIPE, FR. FUEL art. 16610-MCW-003
По запросу
13
PIPE, RR. FUEL art. 16620-MCW-003
По запросу
14
PIPE SET, FUEL art. 16630-MCW-003
По запросу
15
REGULATOR ASSY., PRESSURE art. 16740-MCW-013
По запросу
16
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
17
SCREW-WASHER (6X20) art. 93892-06020-00
По запросу
