модель 2005 года
- Модель VT1100
- Код модели VT1100C2 A

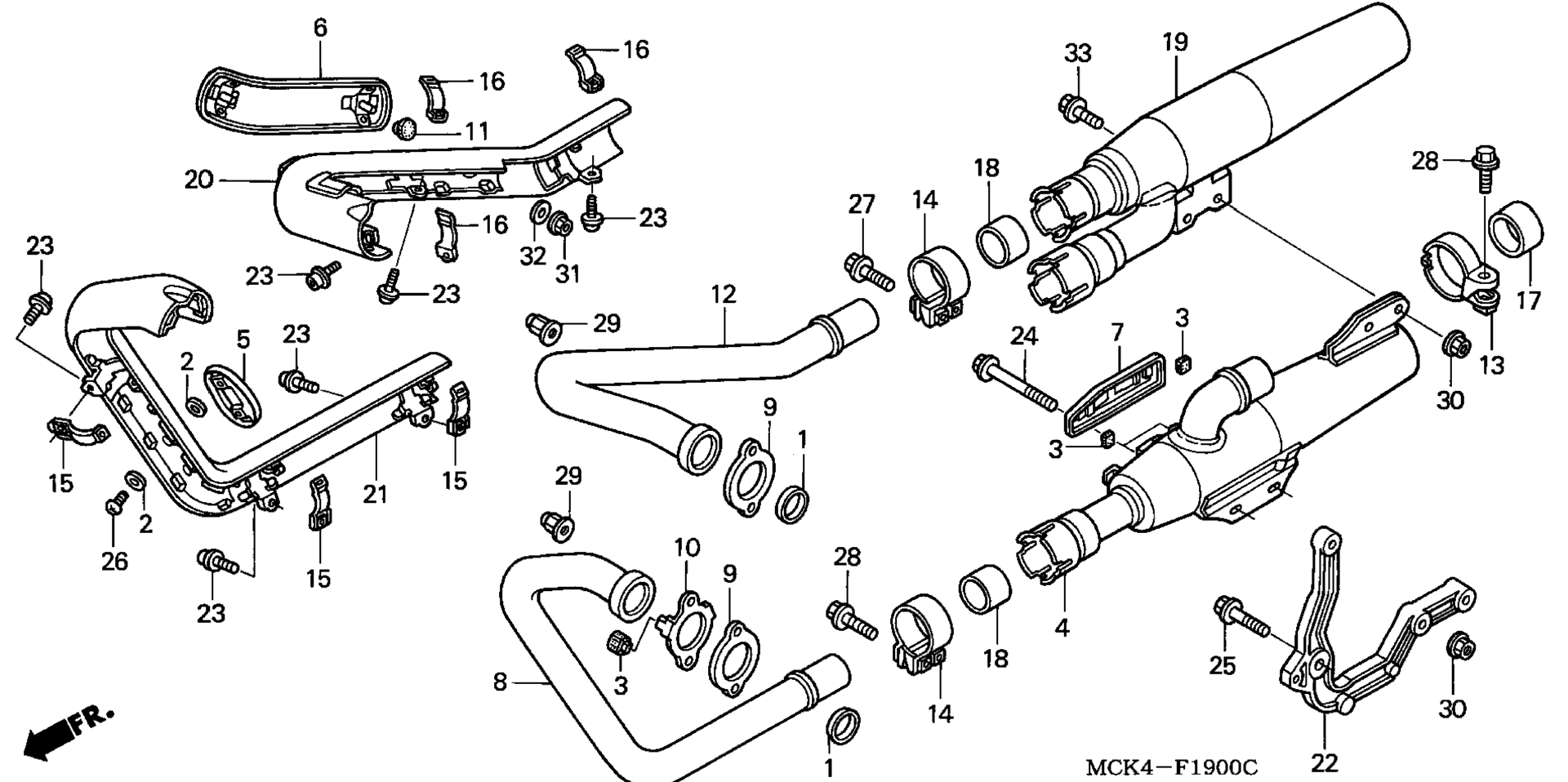

Схема глушителя для VT1100C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET, EX. PIPE art. 18291-MM8-880
По запросу
2
GASKET, MUFFLER PROTECTOR art. 18292-GY1-860
По запросу
3
RUBBER, PROTECTOR art. 18293-MN0-000
По запросу
4
MUFFLER (LOWER) art. 18310-MCK-A01
По запросу
5
SUB-COVER, EX. PIPE art. 18315-MAA-A00
По запросу
6
PROTECTOR, RR. EX. PIPE art. 18315-MAH-003
По запросу
7
COVER, MUFFLER art. 18315-MR1-000
По запросу
8
PIPE, FR. EX. art. 18320-MAA-A01
По запросу
9
JOINT, EX. PIPE art. 18325-MAH-000
По запросу
10
HOLDER, FR. EX. PIPE COVER art. 18326-MAH-000
По запросу
11
GROMMET A, MUFFLER PROTECTOR art. 18366-GW8-670
По запросу
12
PIPE, RR. EX. art. 18370-MCK-A01
По запросу
13
BAND, R. RR. MUFFLER art. 18375-MG7-000
По запросу
14
BAND, MUFFLER art. 18376-KG0-003
По запросу
15
BAND, EX. PIPE COVER art. 18376-MM8-000
По запросу
16
BAND, RR. EX. PIPE COVER art. 18377-MAH-000
По запросу
17
GASKET, MUFFLER art. 18392-MG7-750
По запросу
18
GASKET, MUFFLER art. 18392-MK4-000
По запросу
19
MUFFLER (UPPER) art. 18410-MCK-A01
По запросу
20
COVER, RR. EX. PIPE art. 18420-MAH-610
По запросу
21
COVER A, FR. EX. PIPE art. 18421-MAA-A01
По запросу
22
BRACKET, MUFFLER art. 18455-MCK-A00
По запросу
23
BOLT, FLANGE SOCKET (6X16) art. 90101-MW3-600
По запросу
24
BOLT, FLANGE (8X40) art. 90103-KAB-670
По запросу
25
BOLT, FLANGE (8X32) art. 90109-MAH-000
По запросу
26
SCREW, PAN (5X8) (STAY COVER) art. 90110-SH3-000
По запросу
27
BOLT, FLANGE (8X32) art. 90125-GS9-000
По запросу
28
BOLT, FLANGE (8X35) art. 90161-ML7-000
По запросу
29
NUT, CAP (8MM) art. 90304-ME1-670
По запросу
30
NUT, FLANGE (8MM) art. 90309-MR1-770
По запросу
31
NUT-WASHER (5MM) art. 94070-05080
По запросу
32
WASHER, PLAIN (5MM) art. 94103-05800
По запросу
33
BOLT, FLANGE (8X20) art. 95701-08020-07
По запросу
