модель 2005 года
- Модель VT1100
- Код модели VT1100C2 AC

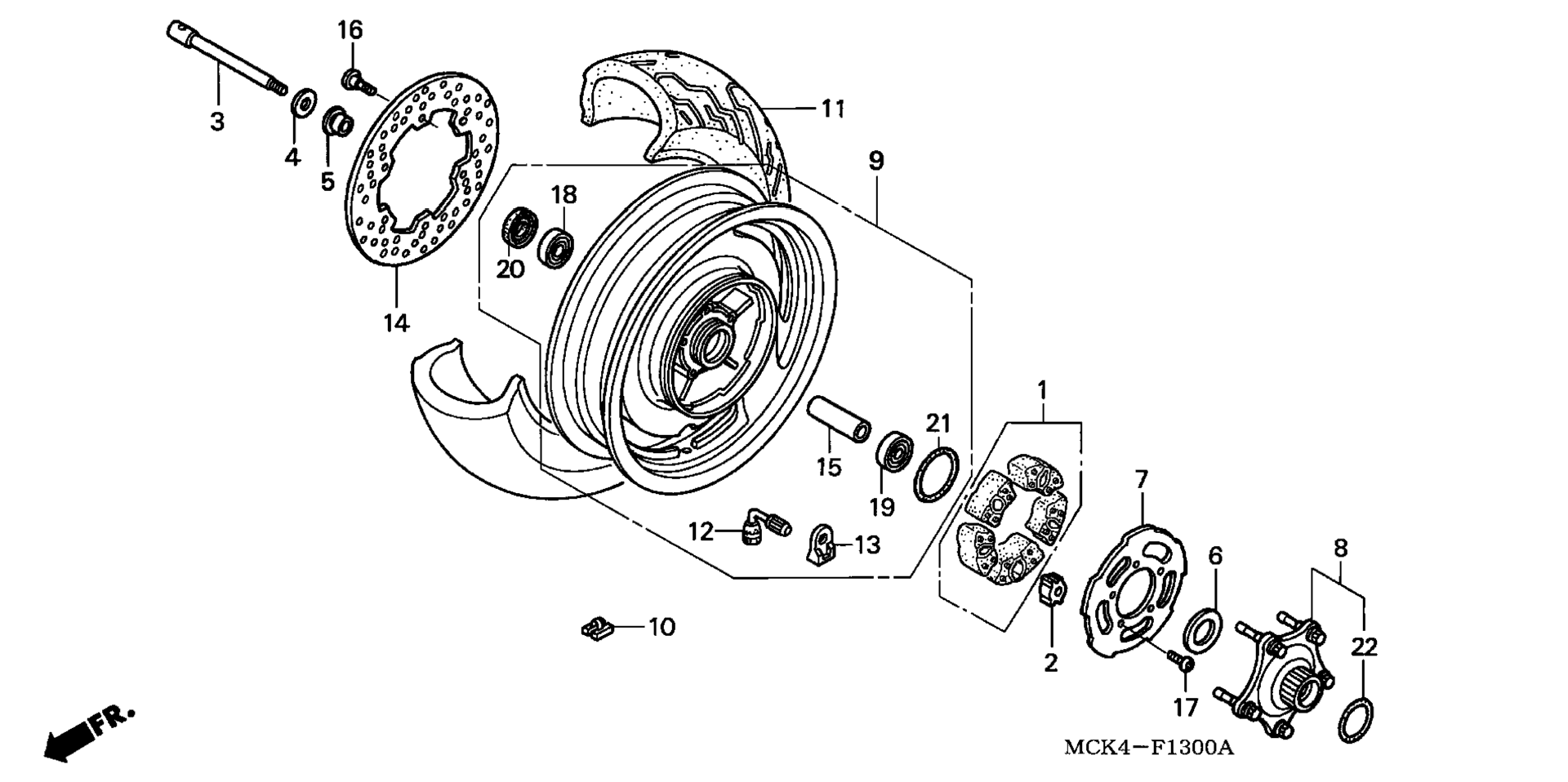

Схема заднего колеса для VT1100C2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
DAMPER SET, WHEEL art. 06410-MBH-000
По запросу
2
PIECE, DAMPER WHEEL art. 41242-MR5-000
По запросу
3
AXLE, RR. WHEEL art. 42301-MCK-A00
По запросу
4
SPACER, RR. BRAKE SIDE art. 42312-463-000
По запросу
5
COLLAR, RR. BRAKE PANEL SIDE art. 42313-422-000
По запросу
6
WASHER, THRUST art. 42616-MT3-000
По запросу
7
HOLDER, DAMPER art. 42617-MT8-000
По запросу
8
FLANGE SET, FINAL DRIVEN art. 42630-MAH-305
По запросу
9
WHEEL SUB-ASSY., RR. art. 42650-MCK-A00
По запросу
10
WEIGHT, BALANCE (10G) art. 42704-MCF-D60
По запросу
10
WEIGHT, BALANCE (30G) art. 42706-MB0-000
По запросу
10
WEIGHT, BALANCE (20G) art. 42705-MB0-000
По запросу
11
TIRE, RR. (170/80-15) (DUNLOP) art. 42711-MM8-877
По запросу
12
VALVE, RIM (DUNLOP) art. 42753-MN5-004
По запросу
13
HOLDER, RIM VALVE art. 42754-MN5-000
По запросу
14
DISK, RR. BRAKE art. 43251-MBR-J11
По запросу
15
COLLAR, FR. AXLE DISTANCE art. 44620-MT3-000
По запросу
16
BOLT, BRAKE DISK (8X24) art. 90105-MV9-003
По запросу
17
BOLT, DISK (6X17) art. 90106-MBB-000
По запросу
18
BEARING, RADIAL BALL (6204UU) art. 91052-MAE-004
По запросу
19
BEARING, RADIAL BALL (20X47X20.6) (NTN) art. 91053-MN5-003
По запросу
20
DUST SEAL (30X47X8) (ARAI) art. 91253-443-762
от 4 000 ₽
Аналог
4 000 ₽
Требуется 1 шт.
Аналог
4 470 ₽
Требуется 1 шт.
21
O-RING (61X2) art. 91302-MA6-003
По запросу
22
O-RING (46.5X3.5) art. 91358-MB0-000
По запросу
