модель 2005 года
- Модель VT750
- Код модели VT750DCB A

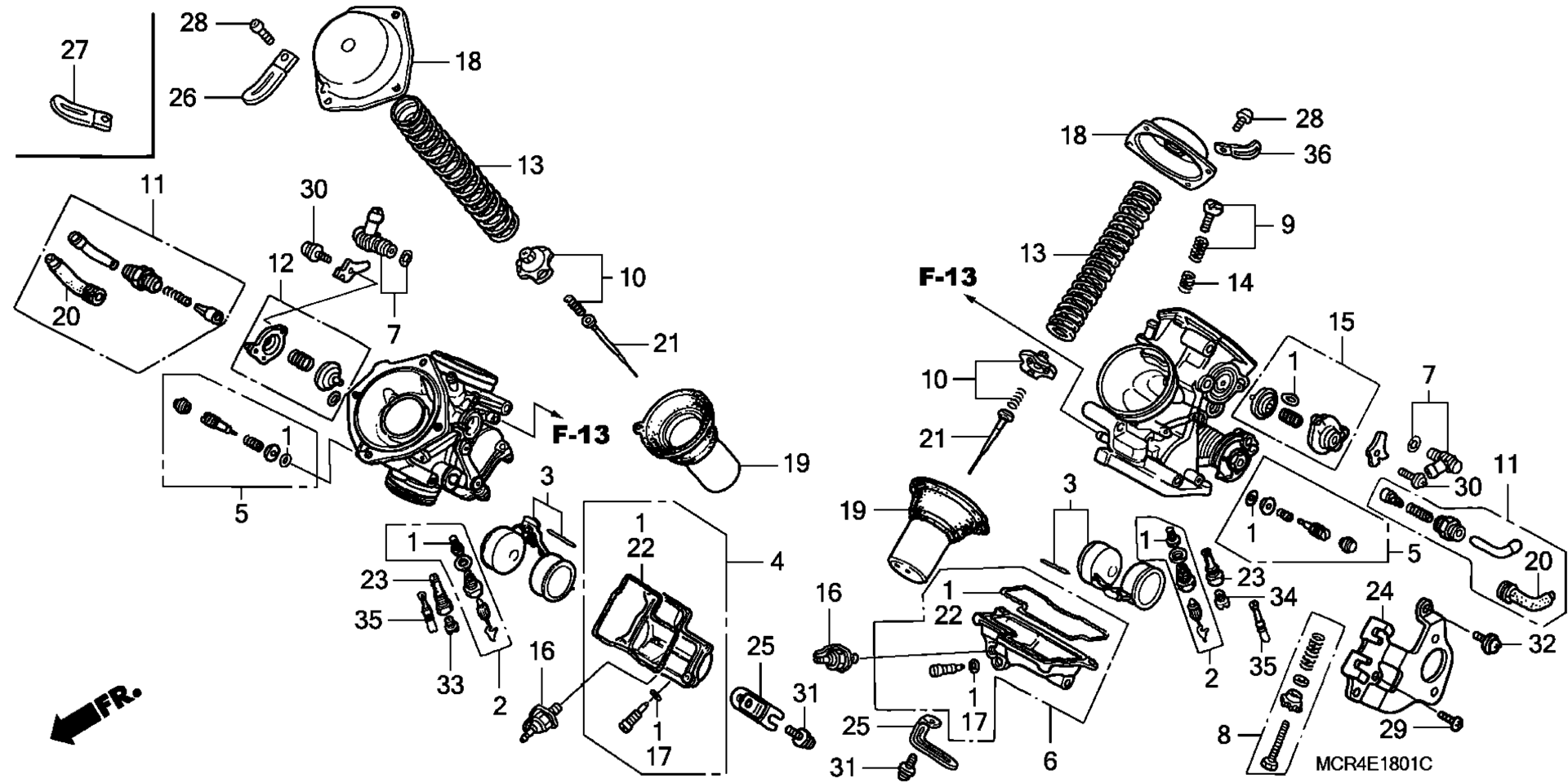

Схема карбюратора (COMPONENT PARTS) для VT750DCB A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-MZ8-B40
По запросу
2
VALVE SET, FLOAT art. 16011-MZ8-B40
По запросу
3
FLOAT SET art. 16013-MAH-000
По запросу
4
CHAMBER SET, FLOAT art. 16015-MCR-D01
По запросу
5
SCREW SET art. 16016-MBA-980
По запросу
6
CHAMBER SET, FLOAT art. 16023-MCR-D01
По запросу
7
JOINT SET art. 16026-MR1-004
По запросу
8
SCREW SET art. 16028-MAH-000
По запросу
9
SCREW SET art. 16029-KEJ-900
По запросу
10
PLATE SET, VALVE art. 16037-ME5-671
По запросу
11
VALVE SET, STARTER art. 16046-MAV-000
По запросу
12
VALVE SET, AIR CUT art. 16048-MCR-L01
По запросу
13
SPRING, VACUUM PISTON art. 16050-MCR-L01
По запросу
14
SPRING art. 16052-ME9-672
По запросу
15
VALVE SET, AIR CUT art. 16055-MCR-L01
По запросу
16
HEATER ASSY. art. 16070-GBJ-J02
По запросу
17
O-RING (1.3X4.3) art. 16076-ND5-004
По запросу
18
TOP art. 16107-MBA-600
По запросу
19
PISTON, VACUUM art. 16111-MCR-J01
По запросу
20
CAP, CABLE SEALING art. 16118-GB4-003
По запросу
21
NEEDLE, JET art. 16131-MCR-A01
По запросу
22
GASKET, FLOAT CHAMBER art. 16163-MAH-750
По запросу
23
HOLDER, NEEDLE JET art. 16165-MBA-600
По запросу
24
STAY, WIRE art. 16169-MCR-D01
По запросу
25
CLIP, PLATE art. 16179-ME9-751
По запросу
26
CLIP, PLATE art. 17191-MN5-740
По запросу
28
SCREW, PAN (4X10) art. 93500-04010-0A
По запросу
29
SCREW-WASHER (4X8) art. 93892-04008-00
По запросу
30
SCREW-WASHER (4X12) art. 93892-04012-00
По запросу
31
SCREW-WASHER (4X16) art. 93892-04016-00
По запросу
32
SCREW-WASHER (5X12) art. 93892-05012-00
По запросу
33
JET, MAIN (#105) art. 99101-KFG-1050
По запросу
34
JET, MAIN (#108) art. 99101-MAZ-1080
По запросу
35
JET, SLOW (#40) art. 99103-MT2-0400
По запросу
