модель 2005 года
- Модель VT750
- Код модели VT750DCB AC

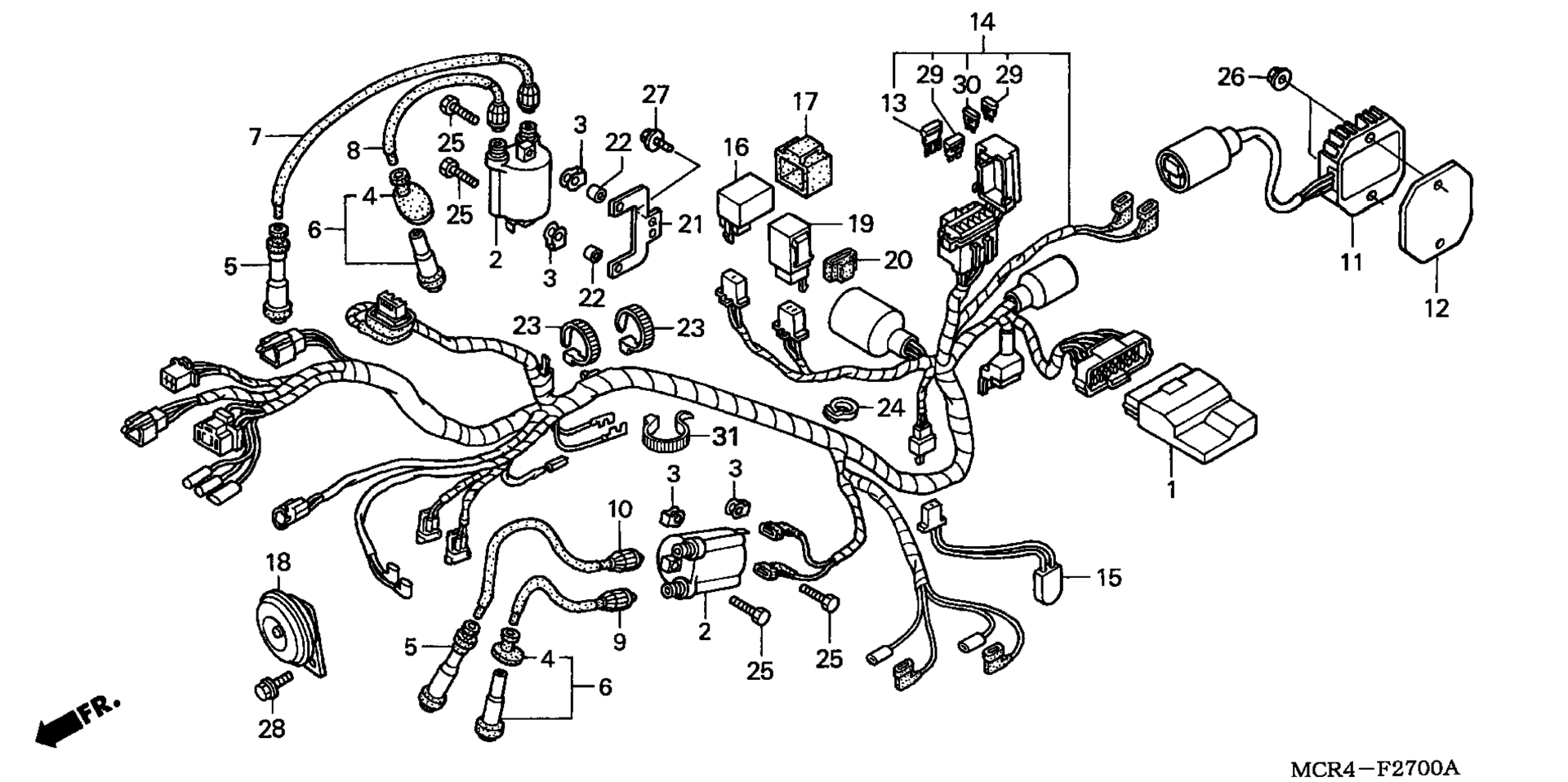

Схема жгута проводов для VT750DCB AC
Схема
Детали
Номер
Наименование детали
Цена
1
MODULE ASSY., IGNITION CONTROL (CDI) art. 30410-MCR-A01
По запросу
2
COIL, IGNITION art. 30510-MCC-003
По запросу
3
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
4
SEAL, PLUG CAP art. 30605-MF5-000
По запросу
5
CAP ASSY., NOISE SUPPRESSOR art. 30700-MW3-000
По запросу
6
CAP ASSY., NOISE SUPPRESSOR art. 30701-MF5-000
По запросу
7
WIRE, R. FR. IGNITION (L=670MM) art. 30751-MCR-A61
По запросу
8
WIRE, L. FR. IGNITION (L=430MM) art. 30752-MCL-003
По запросу
9
WIRE, L. RR. IGNITION (L=600MM) art. 30753-MCL-003
По запросу
10
WIRE, R. RR. IGNITION (L=380MM) art. 30754-MCL-003
По запросу
11
RECTIFIER ASSY., REGULATOR art. 31600-MCR-A01
По запросу
13
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
14
WIRE HARNESS art. 32100-MCR-A40
По запросу
15
SWITCH ASSY., THERMOSTAT art. 35250-GBJ-J71
По запросу
16
RELAY, FUEL CUT (SHINDENGEN) art. 36100-MN4-008
По запросу
17
SUSPENSION, FUEL CUT RELAY art. 36101-MB1-000
По запросу
18
HORN (HIGH) art. 38110-MCR-A01
По запросу
19
RELAY, TURN SIGNAL (TATEISHI) art. 38301-MF5-771
По запросу
20
SUSPENSION, TURN SIGNAL RELAY art. 38302-MCR-D00
По запросу
21
STAY, IGNITION COIL art. 50172-MCL-000
По запросу
22
COLLAR (6.5X11X3) art. 50618-KE8-000
По запросу
23
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
24
CLIP, WIRE HARNESS art. 90683-KJ2-003
По запросу
25
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
26
NUT, FLANGE (6MM) art. 94050-06070
По запросу
27
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
28
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
29
FUSE, MINI (10A) art. 98200-41000
По запросу
30
FUSE, MINI (15A) art. 98200-41500
По запросу
31
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
