модель 2005 года
- Модель VTR 1000F
- Код модели VTR1000F AC

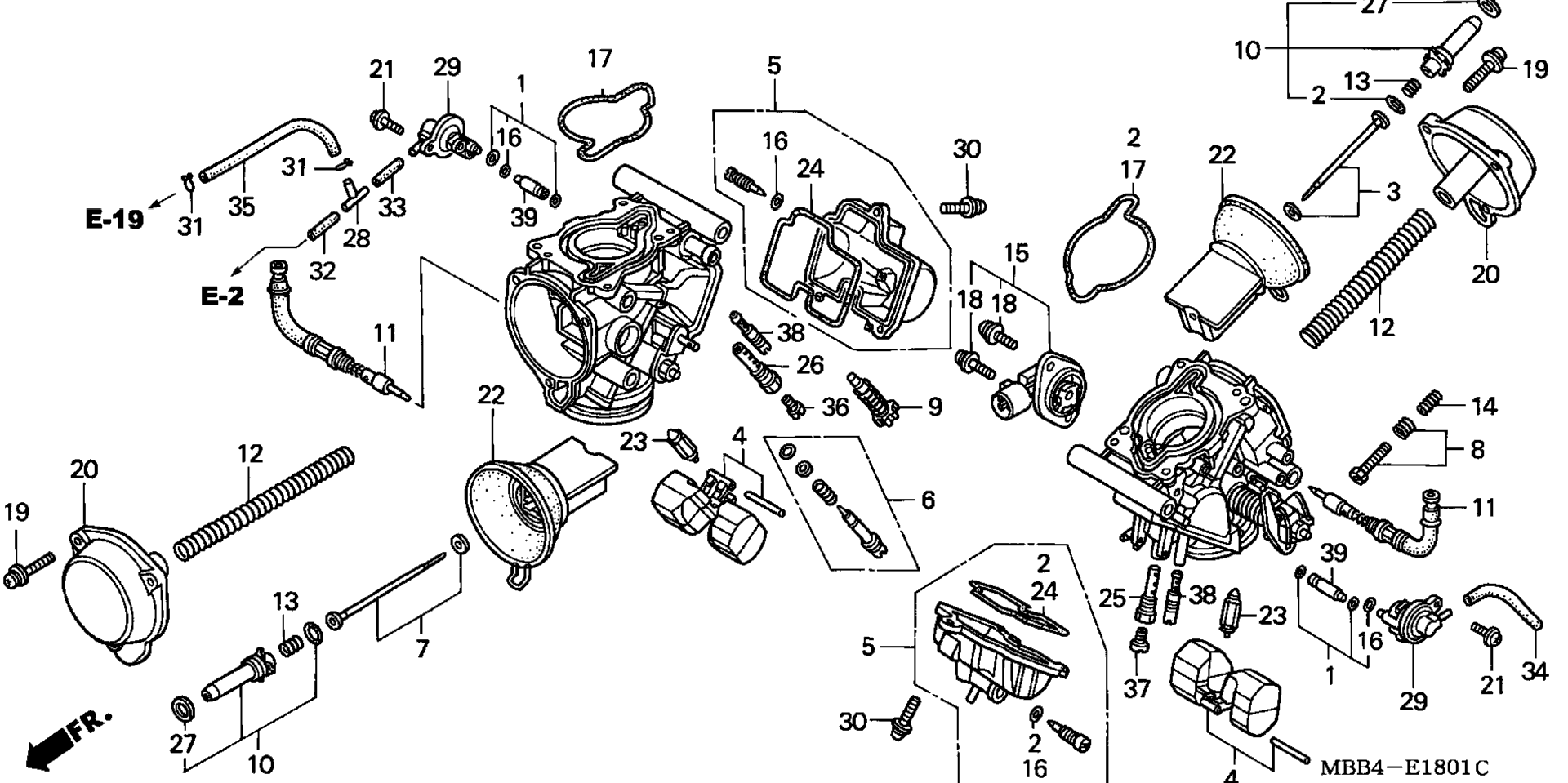

Схема карбюратора (COMPONENT PARTS) для VTR1000F AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET C art. 16041-MZ5-600
По запросу
2
GASKET SET A art. 16010-MBB-640
По запросу
3
NEEDLE SET, JET art. 16012-MBB-610
По запросу
4
FLOAT SET art. 16013-MBB-640
По запросу
5
CHAMBER SET, FLOAT art. 16015-MBB-640
По запросу
6
SCREW SET art. 16028-MY5-890
По запросу
7
NEEDLE SET, JET art. 16027-MBB-610
По запросу
8
SCREW SET art. 16028-MZ5-600
По запросу
9
SCREW SET art. 16029-MBB-640
По запросу
10
PLATE SET, VALVE art. 16037-MBB-640
По запросу
11
VALVE SET, STARTER art. 16046-MBB-640
По запросу
12
SPRING, VACUUM PISTON art. 16050-MBB-640
По запросу
13
SPRING, COMPRESSION COIL art. 16051-MV4-000
По запросу
14
SPRING, COMPRESSION COIL art. 16052-KG4-003
По запросу
15
SENSOR SET, THROTTLE art. 16060-MBB-680
По запросу
16
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
17
O-RING art. 16076-MBB-640
По запросу
18
BOLT SET, BREAK HEAD art. 16080-MBB-680
По запросу
19
SCREW-WASHER art. 16080-MV4-000
По запросу
20
TOP art. 16107-MBB-640
По запросу
21
SCREW art. 16108-MW0-750
По запросу
22
PISTON, VACUUM art. 16111-MBB-640
По запросу
23
VALVE, FLOAT art. 16155-MBZ-K31
По запросу
24
GASKET, FLOAT CHAMBER art. 16163-MBB-640
По запросу
25
HOLDER, NEEDLE JET art. 16165-MBB-640
По запросу
26
HOLDER, NEEDLE JET art. 16166-MBB-640
По запросу
27
WASHER, PLAIN art. 16178-MBB-640
По запросу
28
T-JOINT art. 16180-195-731
По запросу
29
VALVE ASSY., AIR CUT art. 16510-MAL-600
По запросу
30
SCREW-WASHER (5X16) art. 93892-05016-00
По запросу
31
CLIP, TUBE (B7) art. 95002-02079
По запросу
32
BULK HOSE, VACUUM (3.5X1000) (3.5X30) art. 95005-35001-20M
По запросу
33
BULK HOSE, VACUUM (3.5X1000) (3.5X50) art. 95005-35001-20M
По запросу
34
BULK HOSE, VACUUM (3.5X1000) (3.5X80) art. 95005-35001-20M
По запросу
35
BULK HOSE, VACUUM (3.5X1000) (3.5X150) art. 95005-35001-20M
По запросу
36
JET, MAIN (#172) art. 99101-GHB-1720
По запросу
36
JET, MAIN (#175) art. 99101-MCK-1750
По запросу
37
JET, MAIN (#175) art. 99101-MCK-1750
По запросу
37
JET, MAIN (#178) art. 99101-MAA-1780
По запросу
38
JET, SLOW (#45) art. 99103-KPS-0450
По запросу
39
JET (#120) art. 99107-MBB-1200
По запросу
