модель 2005 года
- Модель VTX1300
- Код модели VTX1300R A

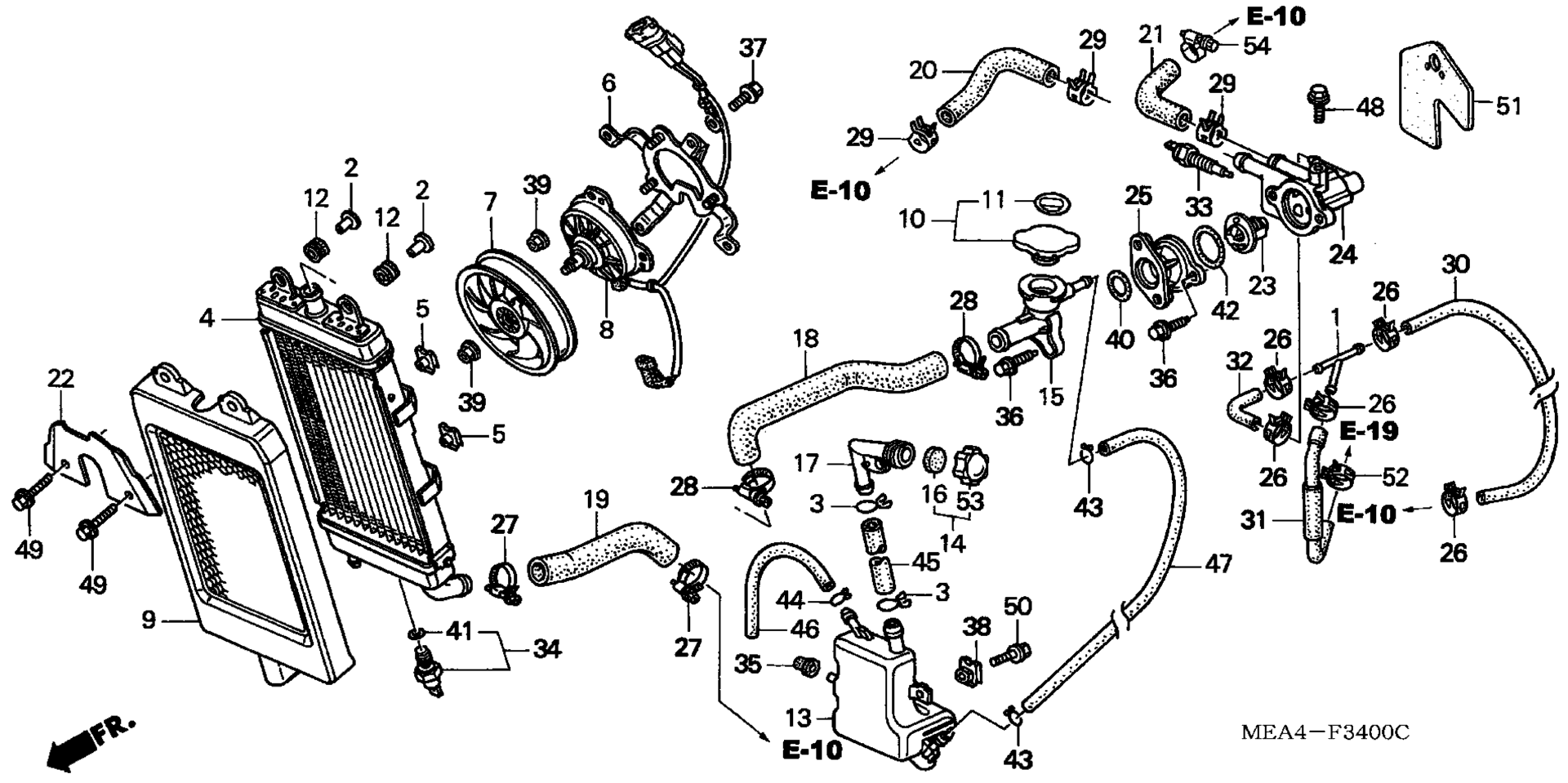

Схема радиатора для VTX1300R A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, FUEL TUBE art. 16959-MY1-000
По запросу
2
COLLAR, AIR CLEANER SETTING art. 17216-HA7-670
По запросу
3
CLIP A, BREATHER TUBE art. 17316-MN1-670
По запросу
4
RADIATOR art. 19010-MEA-671
По запросу
5
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
6
SHROUD art. 19015-MEA-671
По запросу
7
FAN, COOLING art. 19020-MEA-671
По запросу
8
MOTOR ASSY., FAN art. 19030-MEA-671
По запросу
9
GRILLE, RADIATOR art. 19032-MEA-670
По запросу
10
CAP, RADIATOR art. 19037-GEE-710
По запросу
11
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
12
Втулка резиновая Honda art. 19051-KA3-830
По запросу
13
TANK, RADIATOR RESERVE art. 19101-MEA-670
По запросу
14
CAP ASSY., RESERVE TANK art. 19105-MG8-000
По запросу
15
NECK ASSY., FILLER art. 19106-MCH-003
По запросу
16
GASKET, RESERVE TANK art. 19107-MG8-000
По запросу
17
NECK, RESERVE TANK FILLER art. 19111-MR1-000
По запросу
18
HOSE, RADIATOR (UPPER) art. 19116-MEA-670
По запросу
19
HOSE, RADIATOR (LOWER) art. 19117-MEA-670
По запросу
20
HOSE, FR. OUTLET WATER art. 19118-MEA-670
По запросу
21
HOSE, RR. OUTLET WATER art. 19119-MEA-670
По запросу
22
GUARD, RADIATOR art. 19124-MEA-670
По запросу
23
THERMOSTAT art. 19300-MCZ-003
По запросу
24
CASE, THERMOSTAT art. 19311-MEA-305
По запросу
25
COVER, THERMOSTAT art. 19313-MCH-315
По запросу
26
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
27
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
28
CLAMP, HOSE (30-37MM) art. 19516-GAG-003
По запросу
29
CLIP, WATER HOSE art. 19517-KM9-000
По запросу
30
HOSE A, WATER art. 19531-MEA-670
По запросу
31
HOSE, WATER RETURN art. 19533-MEM-670
По запросу
32
HOSE B, WATER art. 19534-MEA-670
По запросу
33
SWITCH ASSY., THERMO art. 37760-MAV-003
По запросу
34
SWITCH ASSY., THERMO art. 37760-MT2-003
По запросу
35
RUBBER, TURN SIGNAL MOUNTING art. 80126-MM5-000
По запросу
36
BOLT, FLANGE (6X16) (CT200) art. 90029-888-000
По запросу
37
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
38
Гайка- клипса 6 мм Honda art. 90305-GK8-000
от 473 ₽
39
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
40
O-RING (27X2.4) art. 91302-PF0-003
По запросу
41
O-RING (13.5X1.4) art. 91307-PH7-660
По запросу
42
O-RING (47.5X2) art. 91311-KE8-000
По запросу
43
Стопор Honda art. 95002-02120
от 263 ₽
44
CLIP, TUBE (C11) art. 95002-70000
По запросу
45
BULK HOSE, VACUUM (14X1000) (14X250) art. 95005-14001-30M
По запросу
46
BULK HOSE, VACUUM (7X3000) (7X240) art. 95005-70003-30M
По запросу
47
BULK HOSE, VACUUM (7.3X1000) (7.3X900) art. 95005-75001-20M
По запросу
48
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
49
BOLT, FLANGE (6X30) art. 95701-06030-07
По запросу
50
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
51
RUBBER, HEAT GUARD art. 19126-MEM-670
По запросу
52
CLAMP, TUBE (D10.3) art. 90601-MEA-670
По запросу
53
CAP, RESERVE TANK art. 19104-ME9-000
По запросу
54
CLAMP, HOSE (22-29MM) art. 19517-ML7-691
По запросу
