модель 2005 года
- Модель VTX1800
- Код модели VTX1800R3 A

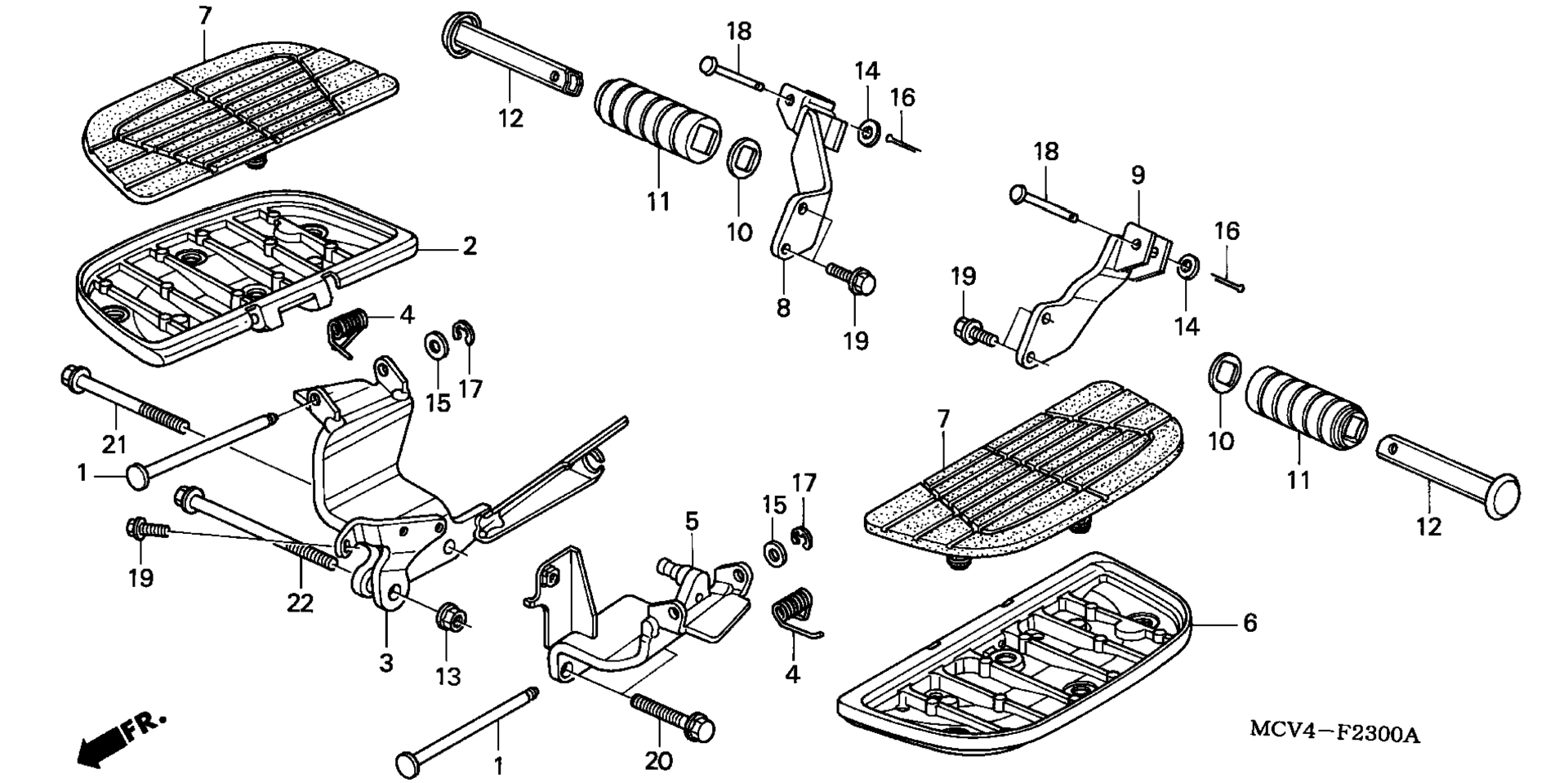

Схема подножка для VTX1800R3 A
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, STEP JOINT art. 50603-MBH-000
По запросу
2
BOARD, R. STEP art. 50612-MCV-R31
По запросу
3
ARM, R. STEP art. 50615-MCV-000
По запросу
4
SPRING, STEP RETURN art. 50617-MBH-000
По запросу
5
BRACKET, L. STEP art. 50625-MCV-000
По запросу
6
BOARD, L. STEP art. 50642-MCV-R31
По запросу
7
RUBBER, MAIN STEP art. 50661-MCV-000
По запросу
8
BRACKET, R. PILLION STEP art. 50680-MCV-000
По запросу
9
BRACKET, L. PILLION STEP art. 50685-MCV-000
По запросу
10
WASHER, PILLION STEP art. 50712-413-000
По запросу
11
RUBBER, PILLION STEP art. 50713-MCV-000
По запросу
12
BAR, R. STEP art. 50715-MCV-R10
По запросу
13
NUT, FLANGE (10MM) art. 90303-428-900
По запросу
14
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
15
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
16
PIN, COTTER (1.6X25) art. 94201-16250
По запросу
17
E-RING (7MM) art. 94540-07029
По запросу
18
PIN A, PILLION STEP art. 95015-81000
По запросу
19
BOLT, FLANGE (8X16) art. 95701-08016-07
По запросу
20
BOLT, FLANGE (10X40) art. 95801-10040-07
По запросу
21
BOLT, FLANGE (10X75) art. 95801-10075-07
По запросу
22
BOLT, FLANGE (10X110) art. 95801-10110-07
По запросу
