модель 2005 года
- Модель XR650
- Код модели XR650L A

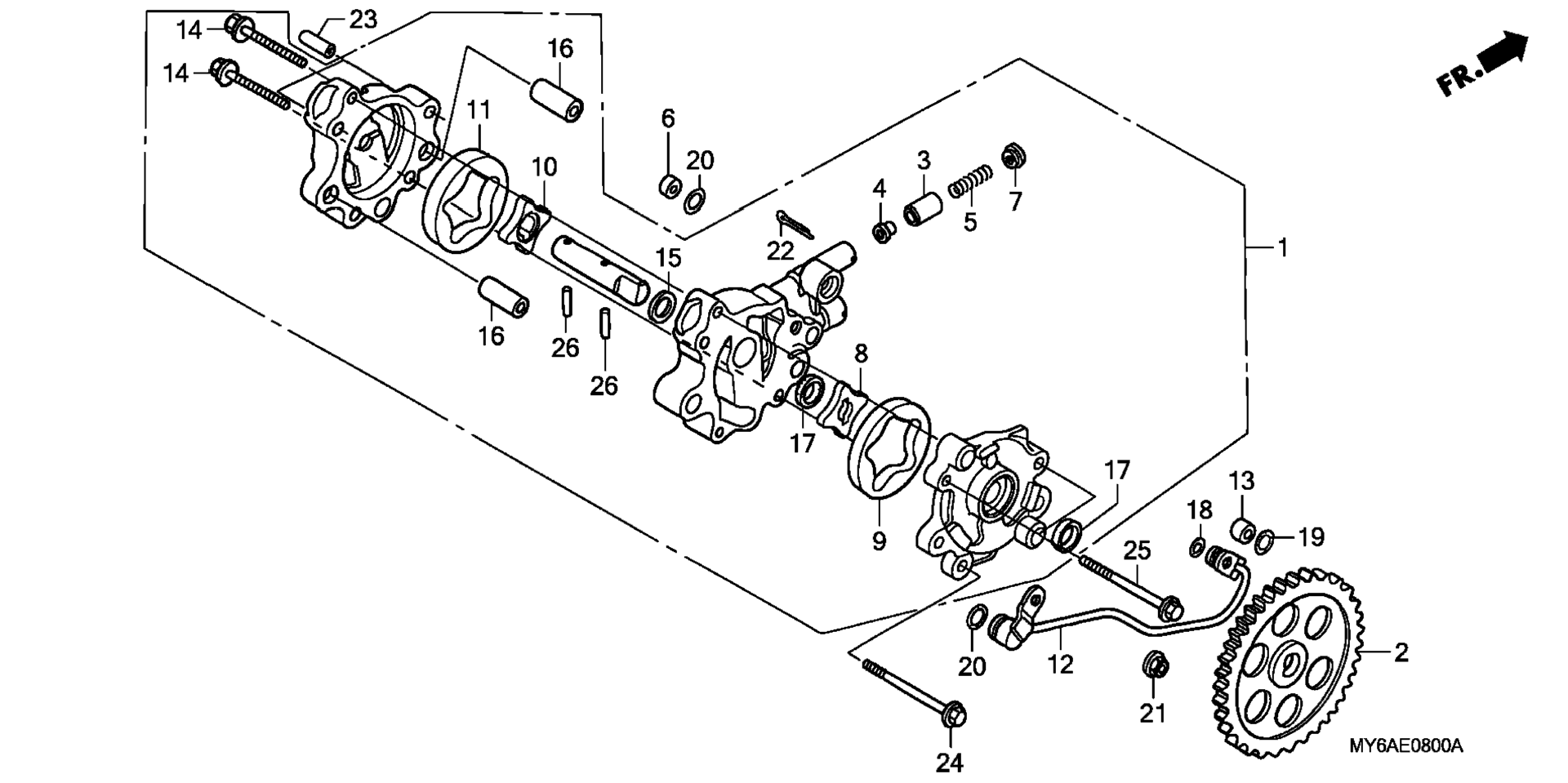

Схема масляного насоса для XR650L A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., OIL art. 15100-MY6-670
По запросу
2
GEAR, OIL PUMP DRIVEN (47T) art. 15105-MN1-671
По запросу
3
VALVE, OIL LEAK STOPPER art. 15106-MG3-000
По запросу
4
OIL SEAL, LEAK STOPPER art. 15107-MG3-000
По запросу
5
SPRING, OIL LEAK STOPPER art. 15108-MG3-000
По запросу
6
ORIFICE (5.5MM) art. 15109-MG3-000
По запросу
7
SEAT B, SPRING art. 15111-MG3-000
По запросу
8
ROTOR A, OIL PUMP (INNER) art. 15115-MG3-000
По запросу
9
ROTOR A, OIL PUMP (OUTER) art. 15116-MG3-000
По запросу
10
ROTOR (INNER) art. 15121-MG3-000
По запросу
11
ROTOR (OUTER) art. 15122-MG3-000
По запросу
12
PIPE, OIL art. 15510-MK2-000
По запросу
13
HOLDER art. 17958-197-300
По запросу
14
BOLT, FLANGE (6X35) (CT200) art. 90014-ZE6-000
По запросу
15
WASHER, THRUST (11MM) art. 90456-333-000
По запросу
16
PIN, DOWEL (8X24) art. 90701-MG3-000
По запросу
17
OIL SEAL (11X15X3) (KOYO) art. 91208-MN1-771
По запросу
18
Кольцо 6.8X1.9 Honda art. 91306-PJ4-000
от 368 ₽
18
O-RING (7X1.7) art. 91301-473-003
от 368 ₽
19
O-RING (9.8X1.9) art. 91305-PE2-003
По запросу
20
O-RING (1.5X9.5) art. 91306-MG3-000
По запросу
21
NUT, FLANGE (6MM) art. 94050-06080
По запросу
22
PIN, SPLIT (3.0X45) art. 94201-30450
По запросу
22
PIN, SPLIT (3MM) art. 94201-30280
По запросу
22
PIN, SPLIT (3.0X25) art. 94201-30250
По запросу
23
Палец 8X14 Honda art. 94301-08140
от 221 ₽
24
BOLT, FLANGE (6X55) art. 96001-06055-00
По запросу
25
BOLT, FLANGE (6X60) art. 96001-06060-00
По запросу
26
ROLLER (4X15.8) art. 96220-40158
По запросу
