модель 2006 года
- Модель CRF230
- Код модели CRF230F A

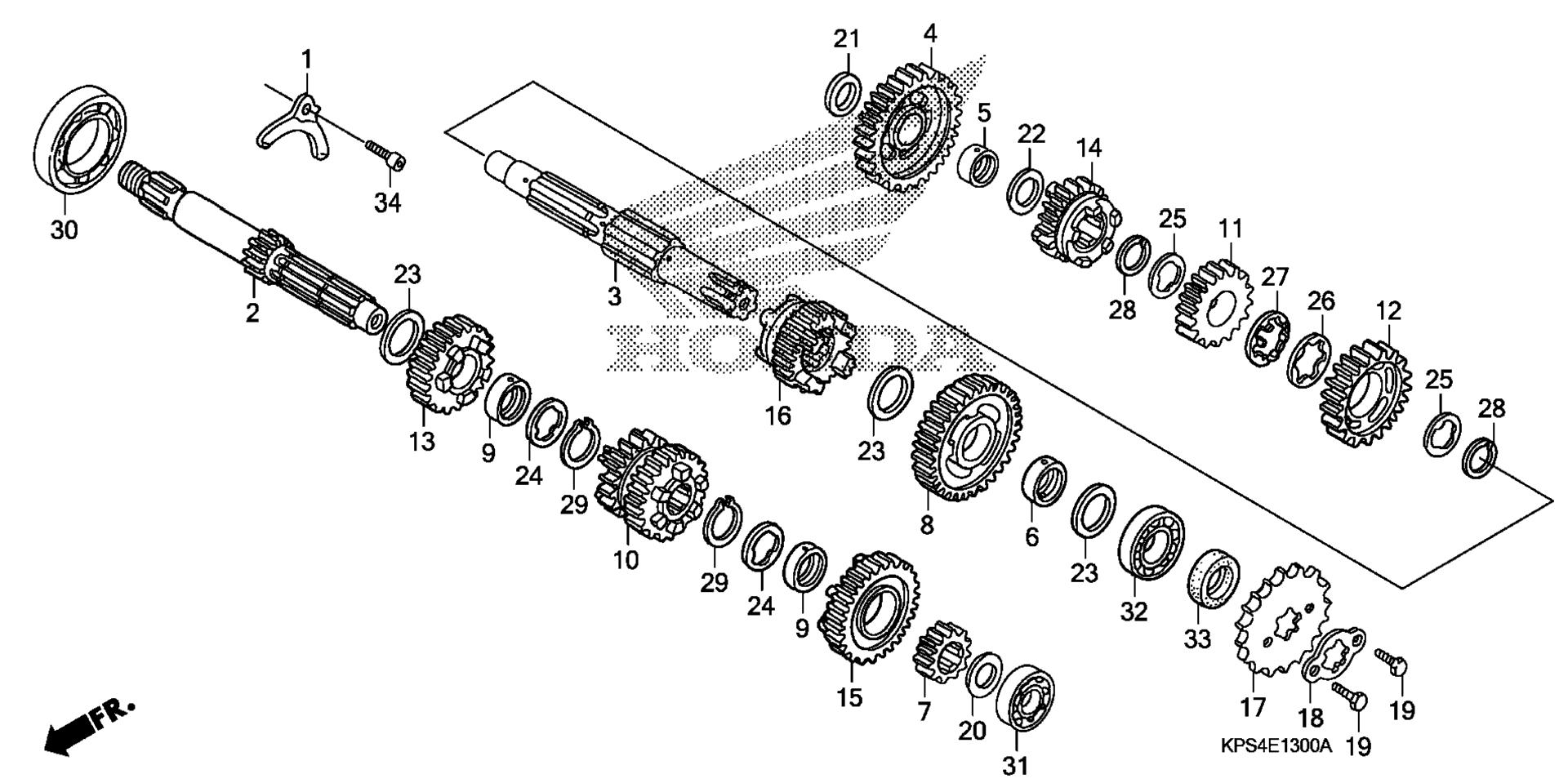

Схема трансмиссии для CRF230F A
Схема
Детали
Номер
Наименование детали
Цена
1
PLATE, BEARING SETTING art. 11108-KHA-940
По запросу
2
MAINSHAFT, TRANSMISSION (13T) art. 23211-KPS-900
По запросу
3
COUNTERSHAFT, TRANSMISSION art. 23221-KPS-900
По запросу
4
GEAR, COUNTERSHAFT FIRST (36T) art. 23421-KPS-900
По запросу
5
COLLAR, COUNTERSHAFT FIRST art. 23427-439-000
По запросу
6
BUSH (20MM) art. 23431-437-000
По запросу
7
GEAR, MAINSHAFT SECOND (17T) art. 23441-KPS-900
По запросу
8
GEAR, COUNTERSHAFT SECOND (33T) art. 23451-KPS-900
По запросу
9
BUSH (20X23X9) art. 23452-KW1-900
По запросу
10
GEAR, MAINSHAFT THIRD & FOURTH (20T/27T) art. 23461-KPS-900
По запросу
11
GEAR, COUNTERSHAFT THIRD (29T) art. 23471-KPS-900
По запросу
12
GEAR, COUNTERSHAFT FOURTH (31T) art. 23491-KPS-900
По запросу
13
GEAR, MAINSHAFT FIFTH (25T) art. 23501-KPS-900
По запросу
14
GEAR, COUNTERSHAFT FIFTH (24T) art. 23511-KPS-900
По запросу
15
GEAR, MAINSHAFT TOP (32T) art. 23512-KPS-900
По запросу
16
GEAR, COUNTERSHAFT TOP (26T) art. 23513-KPS-900
По запросу
17
SPROCKET, DRIVE (13T) art. 23801-KPS-900
По запросу
18
PLATE A2, FIXING art. 23811-KR3-600
По запросу
19
BOLT, HEX. (6X25) art. 92101-06025-0A
По запросу
20
WASHER, THRUST (15MM) art. 90451-KPS-900
По запросу
21
WASHER, THRUST (15MM) art. 90451-365-000
По запросу
22
WASHER, THRUST (16.5MM) art. 90452-KPS-900
По запросу
23
WASHER B, THRUST (20MM) art. 90454-KPS-900
По запросу
24
WASHER A, SPLINE (20MM) art. 90455-KPS-900
По запросу
25
WASHER, SPLINE (22MM) art. 90463-437-000
По запросу
26
WASHER, COUNTERSHAFT THIRD SPLINE art. 90464-360-000
По запросу
27
WASHER, LOCK art. 90465-360-000
По запросу
28
CIRCLIP (OUTER) (22MM) art. 90601-KPS-900
По запросу
29
SET-RING (20MM) art. 90605-KPS-900
По запросу
30
BEARING, RADIAL BALL (20X55X11) art. 91005-KCN-003
По запросу
31
BEARING, RADIAL BALL (6202U) art. 91005-KK0-003
По запросу
32
BEARING, RADIAL BALL (6204) art. 91016-KPS-901
По запросу
33
OIL SEAL (20X34X7) art. 91216-KGH-901
По запросу
34
BOLT, SOCKET (8X18) art. 96600-08018-18
По запросу
