модель 2006 года
- Модель VFR 800
- Код модели VFR800A AC

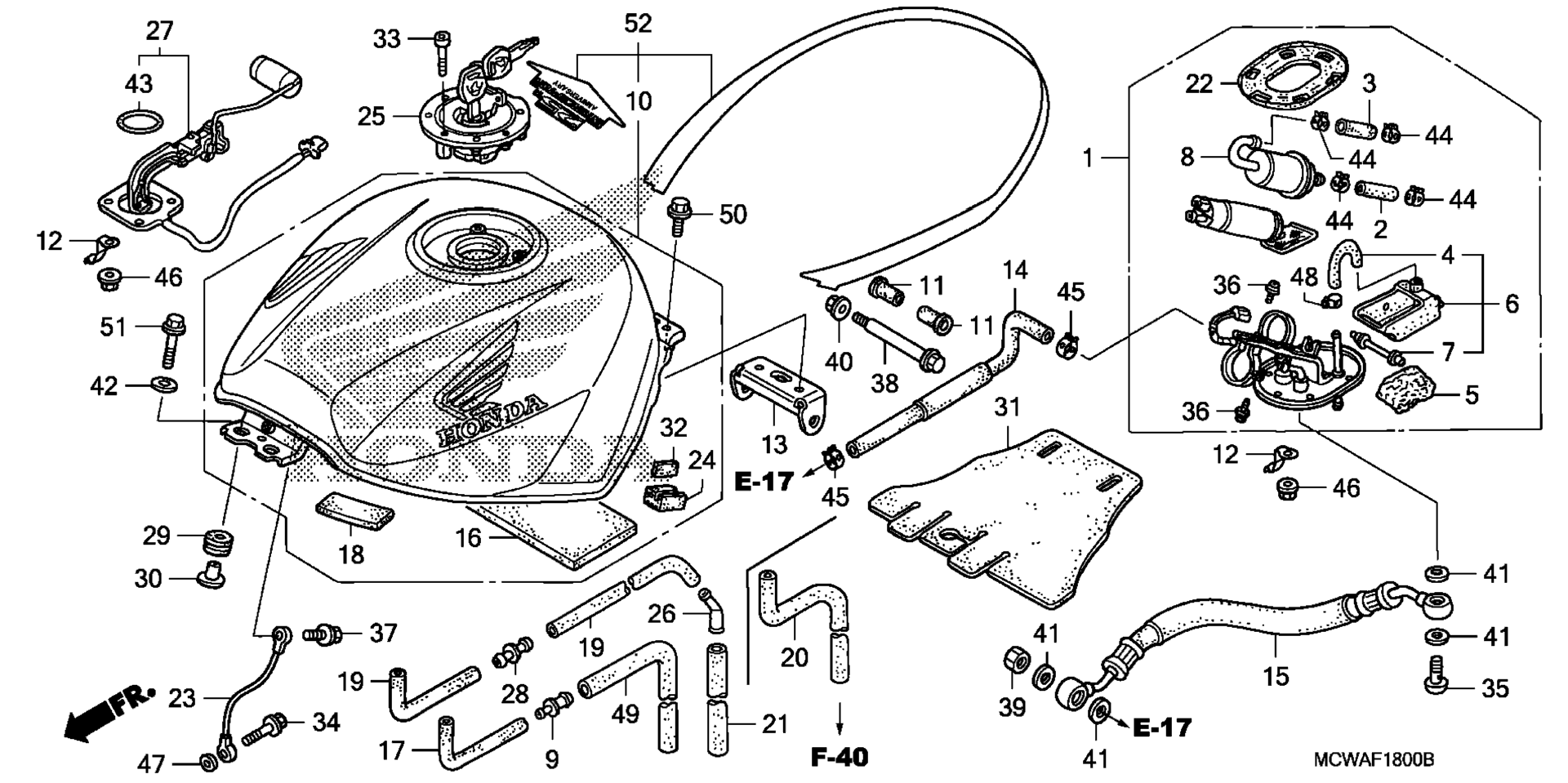

Схема топливного бака для VFR800A AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL art. 16700-MCW-D02
По запросу
2
HOSE, PUMP art. 16711-MBG-010
По запросу
3
HOSE B, FUEL PUMP art. 16712-MBG-010
По запросу
4
TUBE, FUEL PUMP RETURN art. 16713-MBG-010
По запросу
5
FILTER, FUEL RETURN art. 16714-MBG-000
По запросу
6
RUBBER, FUEL PUMP UNIT art. 16716-MBG-010
По запросу
7
STOPPER, FILTER art. 16717-MBG-000
По запросу
8
FILTER, FUEL art. 16900-MBG-013
По запросу
9
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
10
TANK SET, FUEL (TYPE1) (WL) art. 17500-MCW-K00ZA
По запросу
10
TANK SET, FUEL (TYPE2) (WL) art. 17500-MCW-K00ZB
По запросу
11
CUSHION, FUEL TANK PIVOT art. 17506-MB1-000
По запросу
12
CLAMP A, TUBE art. 17522-MCW-H00
По запросу
13
STAY, RR. FUEL TANK SETTING art. 17524-MCW-D00
По запросу
14
HOSE, FUEL RETURN art. 17525-MCW-D01
По запросу
15
HOSE, FUEL FEED art. 17528-MCW-D01
По запросу
16
MAT B, FUEL TANK art. 17542-MCW-D00
По запросу
17
TUBE, DRAIN art. 17543-MBG-000
По запросу
18
MAT C, FUEL TANK art. 17543-MCW-D00
По запросу
20
TUBE, BREATHER art. 17544-MCS-G00
По запросу
22
GASKET, BASE art. 17574-MN5-000
По запросу
23
CABLE, FUEL TANK STOPPER art. 17575-MCW-D00
По запросу
24
CUSHION, FUEL TANK art. 17611-ML7-000
По запросу
25
CAP, FUEL FILLER art. 17620-MAS-E04
По запросу
27
FUEL UNIT SET art. 37080-MCW-D00
По запросу
29
RUBBER, FR. FENDER MOUNTING art. 61103-357-000
По запросу
30
COLLAR, SETTING art. 61104-422-000
По запросу
31
RUBBER, RR. HEAT GUARD art. 80115-MCW-D00
По запросу
32
RUBBER, PROTECTOR art. 81214-MW0-300
По запросу
33
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
34
BOLT, FLANGE (6X20) art. 90104-GF6-000
По запросу
35
BOLT, BANJO (12MM) art. 90108-MBG-000
По запросу
36
SCREW-WASHER (4X10) art. 90110-MCH-000
По запросу
37
BOLT, FLANGE (6X14) art. 90115-GCR-000
По запросу
38
BOLT, TANK HINGE art. 90135-MCW-D00
По запросу
39
NUT A, SEALING (12MM) art. 90201-PD1-000
По запросу
40
NUT, U (6MM) art. 90301-473-003
По запросу
41
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
42
WASHER, PLAIN (6MM) art. 90525-428-900
По запросу
43
O-RING (39.5X5) art. 91305-443-740
По запросу
44
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
45
CLAMP, FUEL HOSE (D10.5) art. 91406-MCW-D01
По запросу
46
NUT, FLANGE (6MM) art. 94050-06080
По запросу
47
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
48
CLAMP, TUBE (D8.5) art. 95002-40850-04
По запросу
49
BULK HOSE, VACUUM (8X1000) (8X900) art. 95005-80001-50M
По запросу
50
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
51
BOLT, FLANGE (6X28) art. 96001-06028-07
По запросу
