модель 2006 года
- Модель VT1100
- Код модели VT1100C2 A

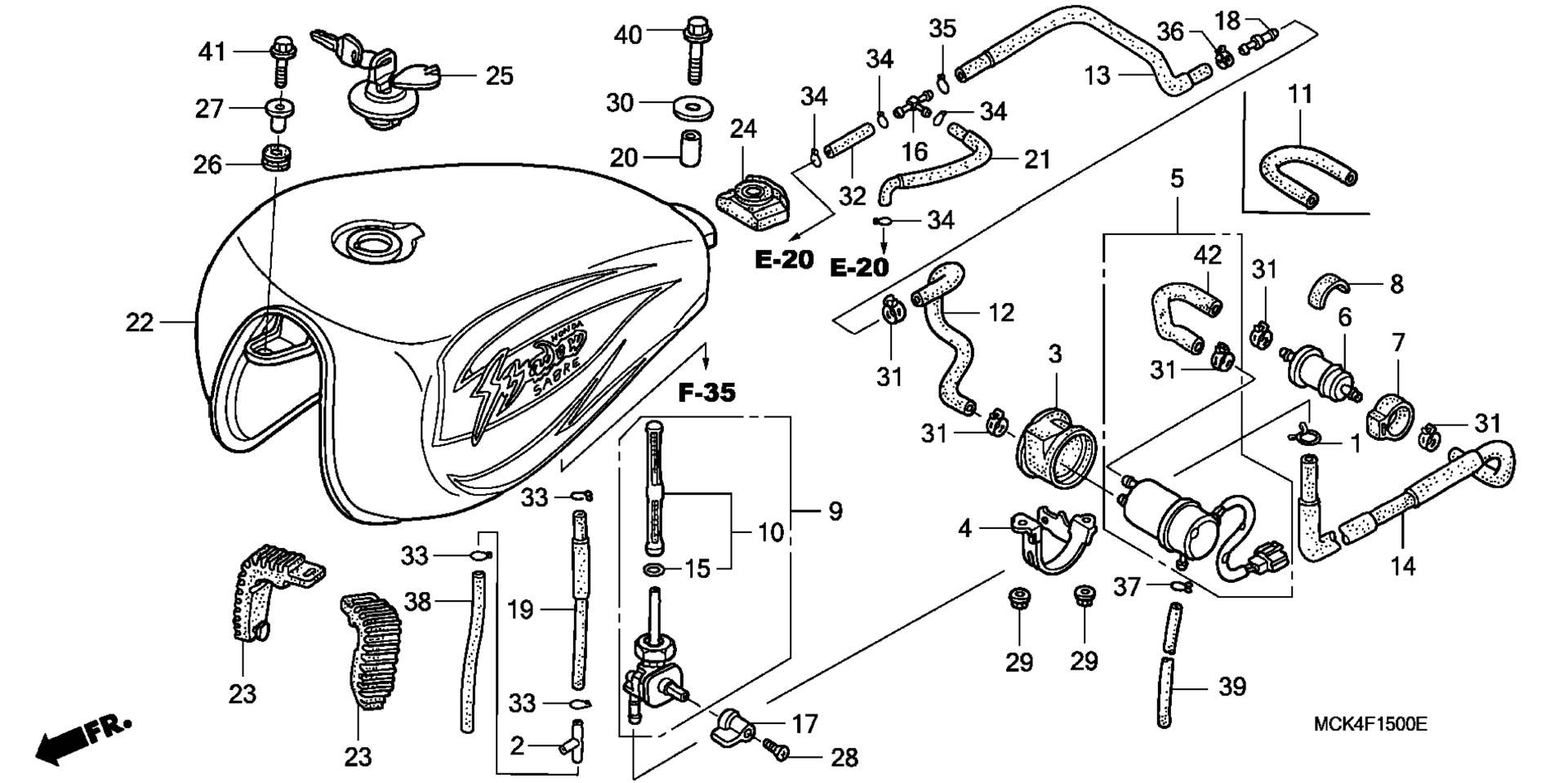

Схема топливного бака для VT1100C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15771-KV6-000
По запросу
2
T-JOINT art. 16180-195-731
По запросу
3
RUBBER, FUEL PUMP art. 16701-MAA-000
По запросу
4
BAND, FUEL PUMP art. 16703-MCK-A00
По запросу
5
PUMP, FUEL art. 16710-MCK-315
По запросу
6
FILTER, FUEL art. 16900-MG8-003
от 290 ₽
7
CUSHION, FUEL STRAINER art. 16905-MG7-000
По запросу
8
PROTECTOR art. 16911-MAH-300
По запросу
9
PETCOCK ASSY. art. 16950-MAH-023
По запросу
10
SCREEN SET, FUEL STRAINER art. 16952-MAH-003
По запросу
12
TUBE C, FUEL art. 16953-MCK-A00
По запросу
13
TUBE D, FUEL art. 16954-MAH-000
По запросу
14
TUBE A, FUEL art. 16955-MCK-A00
По запросу
15
O-RING art. 16958-KM9-005
По запросу
16
JOINT, FUEL TUBE art. 16961-MK7-000
По запросу
17
LEVER, PETCOCK art. 16963-MY5-610
По запросу
18
JOINT, FUEL TUBE art. 16966-MR1-000
По запросу
19
TUBE, FUEL TANK BREATHER art. 17467-MAH-000
По запросу
20
COLLAR, FUEL TANK MOUNTING art. 17515-MAH-000
По запросу
21
TUBE, L. CARBURETOR FUEL art. 17515-MG8-000
По запросу
22
TANK SET, FUEL (TYPE1) (WL) art. 17520-MCK-A40ZA
По запросу
22
TANK SET, FUEL (TYPE2) (WL) art. 17520-MCK-A70ZB
По запросу
23
RUBBER, FR. FUEL TANK art. 17611-MM8-000
По запросу
24
CUSHION, RR. FUEL TANK art. 17613-MM8-000
По запросу
25
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
26
RUBBER, RADIATOR MOUNTING art. 19051-GE2-000
По запросу
27
COLLAR, SETTING art. 61104-422-000
По запросу
28
SCREW, OVAL (5X12) art. 90111-MZ5-000
По запросу
29
NUT, U (6MM) art. 90301-473-003
По запросу
30
WASHER, TANK MOUNTING art. 90455-896-700
По запросу
31
CLAMP, CANISTER HOSE art. 90682-SA0-671
По запросу
32
BULK HOSE, FUEL (5.5X3000) (5.3X65) art. 95001-55003-60M
По запросу
33
CLIP, TUBE (B8) art. 95002-02080
По запросу
34
CLIP, TUBE (B10) art. 95002-02100
По запросу
35
Стопор Honda art. 95002-02120
от 263 ₽
36
CLAMP, TUBE (D12) art. 95002-41200-08
По запросу
37
CLIP, TUBE (C9) art. 95002-50000
По запросу
38
BULK HOSE, VACUUM (4.5X1000) (4.5X370) art. 95005-45001-10M
По запросу
39
BULK HOSE, VACUUM (5X3000) (5X300) art. 95005-50003-30M
По запросу
40
BOLT, FLANGE (8X35) art. 95701-08035-07
По запросу
41
BOLT, FLANGE (6X25) art. 96001-06025-07
По запросу
42
TUBE B, FUEL art. 16952-MCK-A01
По запросу
