модель 2006 года
- Модель VTX1300
- Код модели VTX1300C AC

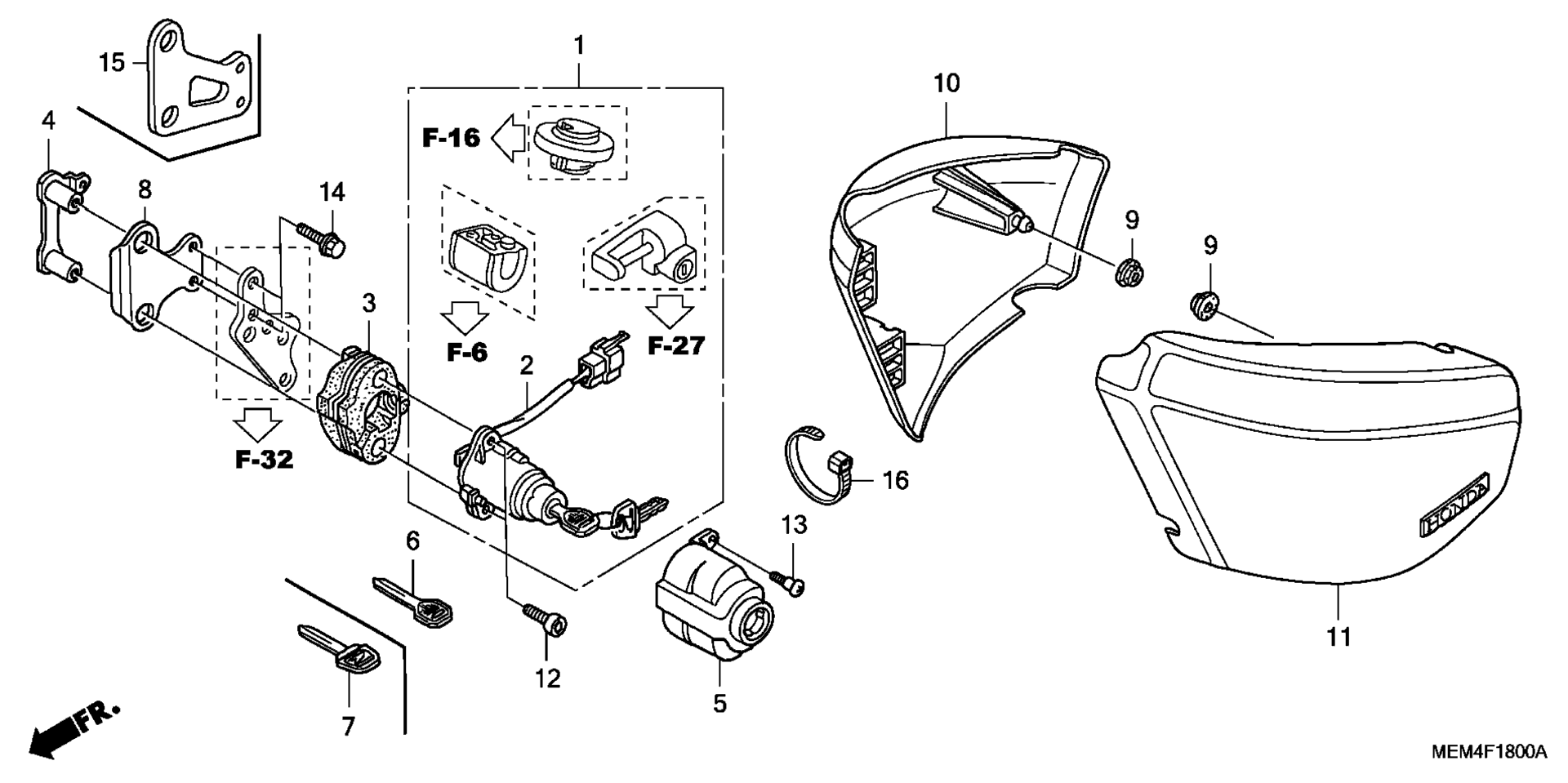

Схема боковой крышки для VTX1300C AC
Схема
Детали
Номер
Наименование детали
Цена
1
LOCK SET art. 35010-MEA-741
По запросу
2
SWITCH ASSY., COMBINATION art. 35100-MEA-741
По запросу
3
BASE, COMBINATION SWITCH art. 35102-MR1-000
По запросу
4
COLLAR, COMBINATION SWITCH art. 35103-MBA-000
По запросу
5
COVER, COMBINATION SWITCH art. 35110-MR1-000
По запросу
7
KEY, BLANK (TYPE 2) (KEY NO. CXX / DXX) art. 35122-MR1-770
По запросу
7
KEY, BLANK (TYPE 1) (KEY NO. AXX / BXX) art. 35121-MR1-770
По запросу
9
GROMMET, RR. COVER art. 83504-GE0-000
По запросу
10
COVER SET, R. SIDE *NH1* (WL) (BLACK) art. 83520-MEM-670ZA
По запросу
10
COVER SET, R. SIDE *NHA45M* (WL) (PORTLAND GRAY METALLIC) art. 83520-MEM-670ZG
По запросу
10
COVER SET, R. SIDE *R287M* (WL) (BLOODSTONE RED METALLIC) art. 83520-MEM-670ZH
По запросу
10
COVER SET, R. SIDE *YR236M* (WL) (JUPITER ORANGE METALLIC) art. 83520-MEM-670ZJ
По запросу
11
COVER SET, L. SIDE *YR236M* (WL) (JUPITER ORANGE METALLIC) art. 83620-MEM-670ZJ
По запросу
11
COVER SET, L. SIDE *R287M* (WL) (BLOODSTONE RED METALLIC) art. 83620-MEM-670ZH
По запросу
11
COVER SET, L. SIDE *NH1* (WL) (BLACK) art. 83620-MEM-670ZA
По запросу
11
COVER SET, L. SIDE *NHA45M* (WL) (PORTLAND GRAY METALLIC) art. 83620-MEM-670ZG
По запросу
12
BOLT, TORX (6X14) art. 90107-KCR-000
По запросу
13
SCREW, RR. COVER art. 90114-GB6-920
По запросу
14
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
15
STAY, IGNITION SWITCH art. 50177-MEA-740
По запросу
16
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
