модель 2006 года
- Модель VTX1800
- Код модели VTX1800C2 A

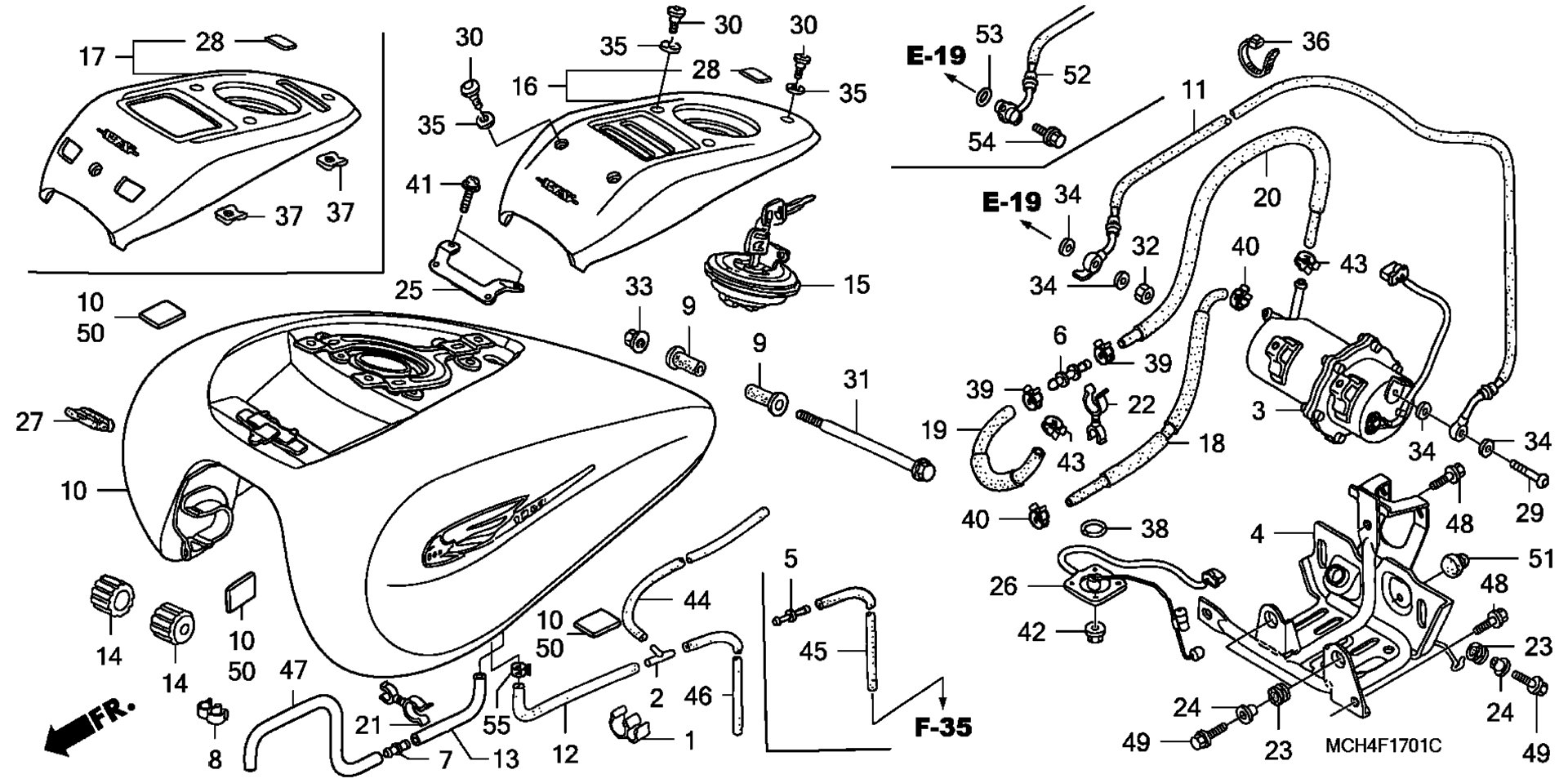

Схема топливного бака (2) для VTX1800C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, PIPE art. 11152-KS4-003
По запросу
2
T-JOINT art. 16180-195-731
По запросу
3
PUMP UNIT, FUEL art. 16700-MCV-R13
По запросу
4
CASE STAY, FUEL PUMP art. 16730-MCV-R10
По запросу
6
JOINT, FUEL TUBE art. 16966-MR5-000
По запросу
7
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
8
CLAMP, TUBE (7.5-11.5) (BLACK) art. 17439-PY3-A01
По запросу
9
CUSHION, FUEL TANK PIVOT art. 17506-MB1-000
По запросу
10
TANK SET, FUEL (TYPE1) (WL) art. 17520-MCH-U10ZF
По запросу
10
TANK SET, FUEL (TYPE2) (WL) art. 17520-MCH-A10ZD
По запросу
12
TUBE, FUEL TANK BREATHER art. 17528-MCH-000
По запросу
13
TUBE, DRAIN art. 17543-MCH-C10
По запросу
14
CUSHION, FR. FUEL TANK art. 17611-MCH-000
По запросу
15
CAP, FUEL FILLER art. 17620-MCH-013
По запросу
16
COVER SET, FR. TOP (TYPE1) (WL) art. 17623-MCH-C10ZA
По запросу
18
TUBE, FUEL art. 17680-MCV-R11
По запросу
19
TUBE, AIR VENT art. 17691-MCH-C11
По запросу
20
TUBE B, FUEL AIR DRAIN art. 17692-MCV-R11
По запросу
21
CLAMP A, TUBE art. 17695-MCH-C10
По запросу
22
CLAMP, TUBE art. 17695-MCV-R11
По запросу
23
RUBBER, RADIATOR MOUNTING art. 19051-KA4-000
По запросу
24
COLLAR, RADIATOR MOUNTING art. 19052-MB0-000
По запросу
25
STAY, PILOT BOX art. 37203-MCH-C10
По запросу
26
RESERVE UNIT art. 37810-MCH-F10
По запросу
27
RUBBER, HEADLIGHT CASE MOUNTING art. 61313-KC5-000
По запросу
28
EMBLEM, PRODUCT (UEHARA) art. 86150-KPG-902
По запросу
29
BOLT, BANJO (12MM) art. 90108-MBG-000
По запросу
30
SCREW, SPECIAL (6X14) art. 90117-MCH-C10
По запросу
31
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
33
NUT, U (6MM) art. 90301-473-003
По запросу
34
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
35
WASHER, TOP COVER SETTING art. 90508-MCH-C10
По запросу
36
BAND, WIRE HARNESS art. 90651-MA6-720
По запросу
38
O-RING (39.5X5) art. 91305-MC7-000
По запросу
39
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
40
CLAMP, TUBE (D14.5) art. 91406-MS8-000
По запросу
41
SCREW-WASHER (5X14) art. 93893-05014-08
По запросу
42
NUT, FLANGE (6MM) art. 94050-06080
По запросу
43
CLAMP, TUBE (D12) art. 95002-41200-04
По запросу
44
BULK HOSE, VACUUM (4.5X1000) (4.5X510) art. 95005-45001-10M
По запросу
46
BULK HOSE, VACUUM (4.5X1000) (4.5X950) art. 95005-45001-10M
По запросу
47
BULK HOSE, VACUUM (8X1000) (8X750) art. 95005-80001-50M
По запросу
48
BOLT, FLANGE (8X14) art. 95701-08014-07
По запросу
49
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
50
TAPE A art. 64301-MN5-300
По запросу
52
HOSE, FUEL FEED art. 17527-MCH-A11
По запросу
53
O-RING (7.8X1.9) art. 91302-MCA-000
По запросу
54
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
