модель 2006 года
- Модель VTX1800
- Код модели VTX1800C3 A

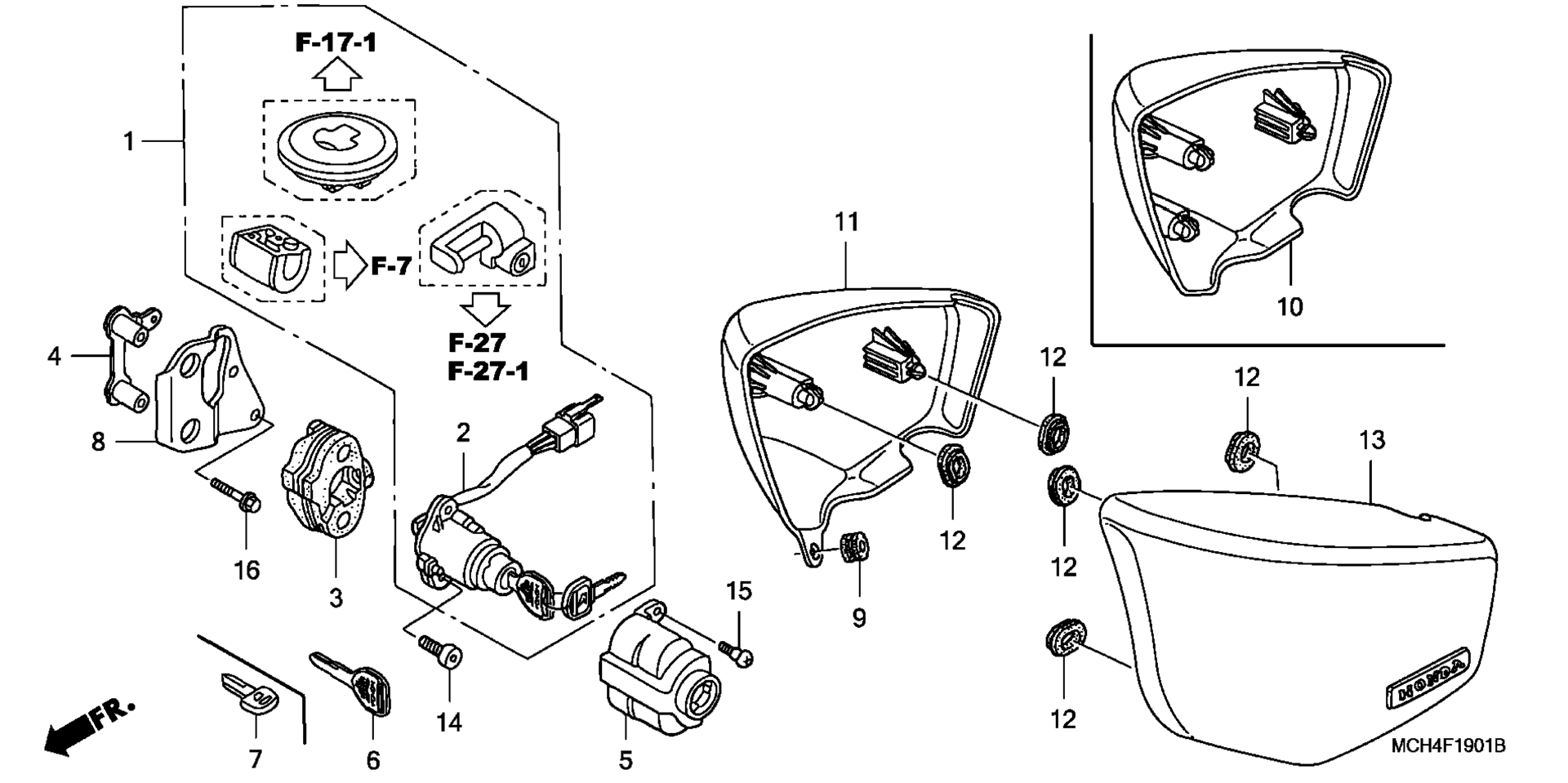

Схема боковой крышки (2) для VTX1800C3 A
Схема
Детали
Номер
Наименование детали
Цена
1
LOCK SET art. 35010-MCH-F10
По запросу
2
SWITCH ASSY., COMBINATION art. 35100-MCH-F11
По запросу
3
BASE, COMBINATION SWITCH art. 35102-MR1-000
По запросу
4
COLLAR, COMBINATION SWITCH art. 35103-MR1-000
По запросу
5
COVER, COMBINATION SWITCH art. 35110-MR1-000
По запросу
6
KEY, BLANK (TYPE2) (KEY NO. CXX / DXX) art. 35122-MCH-810
По запросу
6
KEY, BLANK (TYPE1) (KEY NO. AXX / BXX) art. 35121-MCH-810
По запросу
7
KEY, BLANK (TYPE 2) (KEY NO. CXX / DXX) art. 35122-MR1-770
По запросу
7
KEY, BLANK (TYPE 1) (KEY NO. AXX / BXX) art. 35121-MR1-770
По запросу
8
STAY, COMBINATION SWITCH art. 50126-MCH-A00
По запросу
10
COVER SET, R. SIDE *NHA27M* (WL) (BILLET SILVER METALLIC) art. 83510-MCH-C10ZD
По запросу
10
COVER SET, R. SIDE *NH1* (WL) (BLACK) art. 83510-MCH-C10ZA
По запросу
12
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
13
COVER SET, L. SIDE *NHA27M* (WL) (BILLET SILVER METALLIC) art. 83610-MCV-000ZN
По запросу
13
COVER SET, L. SIDE *NH1* (WL) (BLACK) art. 83610-MCV-000ZB
По запросу
14
BOLT, TORX (6X14) art. 90107-KCR-000
По запросу
15
SCREW, RR. COVER art. 90114-GB6-920
По запросу
16
BOLT, FLANGE (6X16) art. 95701-06016-07
По запросу
