модель 2006 года
- Модель VTX1800
- Код модели VTX1800R2 2A

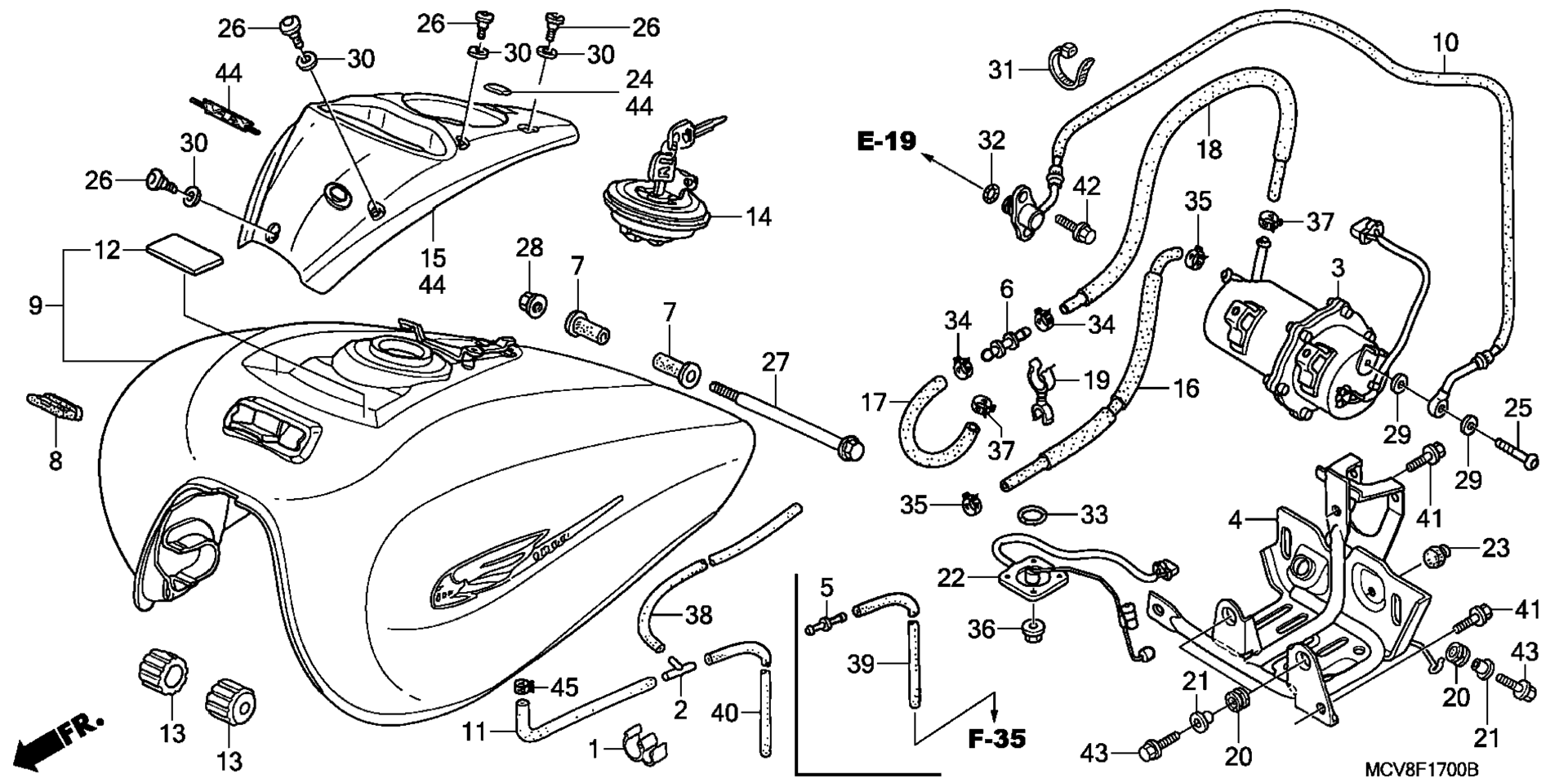

Схема топливного бака для VTX1800R2 2A
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, PIPE art. 11152-KS4-003
По запросу
2
T-JOINT art. 16180-195-731
По запросу
3
PUMP UNIT, FUEL art. 16700-MCV-R13
По запросу
4
CASE STAY, FUEL PUMP art. 16730-MCV-R10
По запросу
6
JOINT, FUEL TUBE art. 16966-MR5-000
По запросу
7
CUSHION, FUEL TANK PIVOT art. 17506-MB1-000
По запросу
8
RUBBER, FR. TANK STAY art. 17512-GS9-000
По запросу
9
TANK SET, FUEL (TYPE4) (WL) art. 17520-MCV-E00ZH
По запросу
9
TANK SET, FUEL (TYPE5) (WL) art. 17520-MCV-E00ZJ
По запросу
9
TANK SET, FUEL (TYPE6) (WL) art. 17520-MCV-E00ZK
По запросу
10
HOSE, FUEL FEED art. 17527-MCH-A11
По запросу
11
TUBE, FUEL TANK BREATHER art. 17528-MCH-000
По запросу
12
TAPE, TANK GUARD art. 17528-MR4-900
По запросу
13
CUSHION, FR. FUEL TANK art. 17611-MCH-000
По запросу
14
CAP, FUEL FILLER art. 17620-MCH-013
По запросу
15
COVER, FR. TOP art. 17621-MCV-000
По запросу
16
TUBE, FUEL art. 17680-MCV-R11
По запросу
17
TUBE A, FUEL AIR DRAIN art. 17691-MCV-R12
По запросу
18
TUBE B, FUEL AIR DRAIN art. 17692-MCV-R11
По запросу
19
CLAMP, TUBE art. 17695-MCV-R11
По запросу
20
RUBBER, RADIATOR MOUNTING art. 19051-KA4-000
По запросу
21
COLLAR, RADIATOR MOUNTING art. 19052-MB0-000
По запросу
22
RESERVE UNIT art. 37810-MCV-N11
По запросу
24
EMBLEM, PRODUCT (MARUI) art. 86150-KPG-901
По запросу
25
BOLT, BANJO (12MM) art. 90108-MBG-000
По запросу
26
SCREW, SPECIAL (5X10.5) art. 90114-MCH-000
По запросу
27
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
28
NUT, U (6MM) art. 90301-473-003
По запросу
29
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
30
WASHER, TOP COVER SETTING art. 90508-MCH-000
По запросу
31
BAND, WIRE HARNESS art. 90651-MA6-720
По запросу
32
O-RING (7.8X1.9) art. 91302-MCA-000
По запросу
33
O-RING (39.5X5) art. 91305-MC7-000
По запросу
34
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
35
CLAMP, TUBE (D14.5) art. 91406-MS8-000
По запросу
36
NUT, FLANGE (6MM) art. 94050-06080
По запросу
37
CLAMP, TUBE (D12) art. 95002-41200-04
По запросу
38
BULK HOSE, VACUUM (4.5X1000) (4.5X510) art. 95005-45001-10M
По запросу
40
BULK HOSE, VACUUM (4.5X1000) (4.5X950) art. 95005-45001-10M
По запросу
41
BOLT, FLANGE (8X14) art. 95701-08014-07
По запросу
42
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
43
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
