модель 2006 года
- Модель XR650
- Код модели XR650R AC

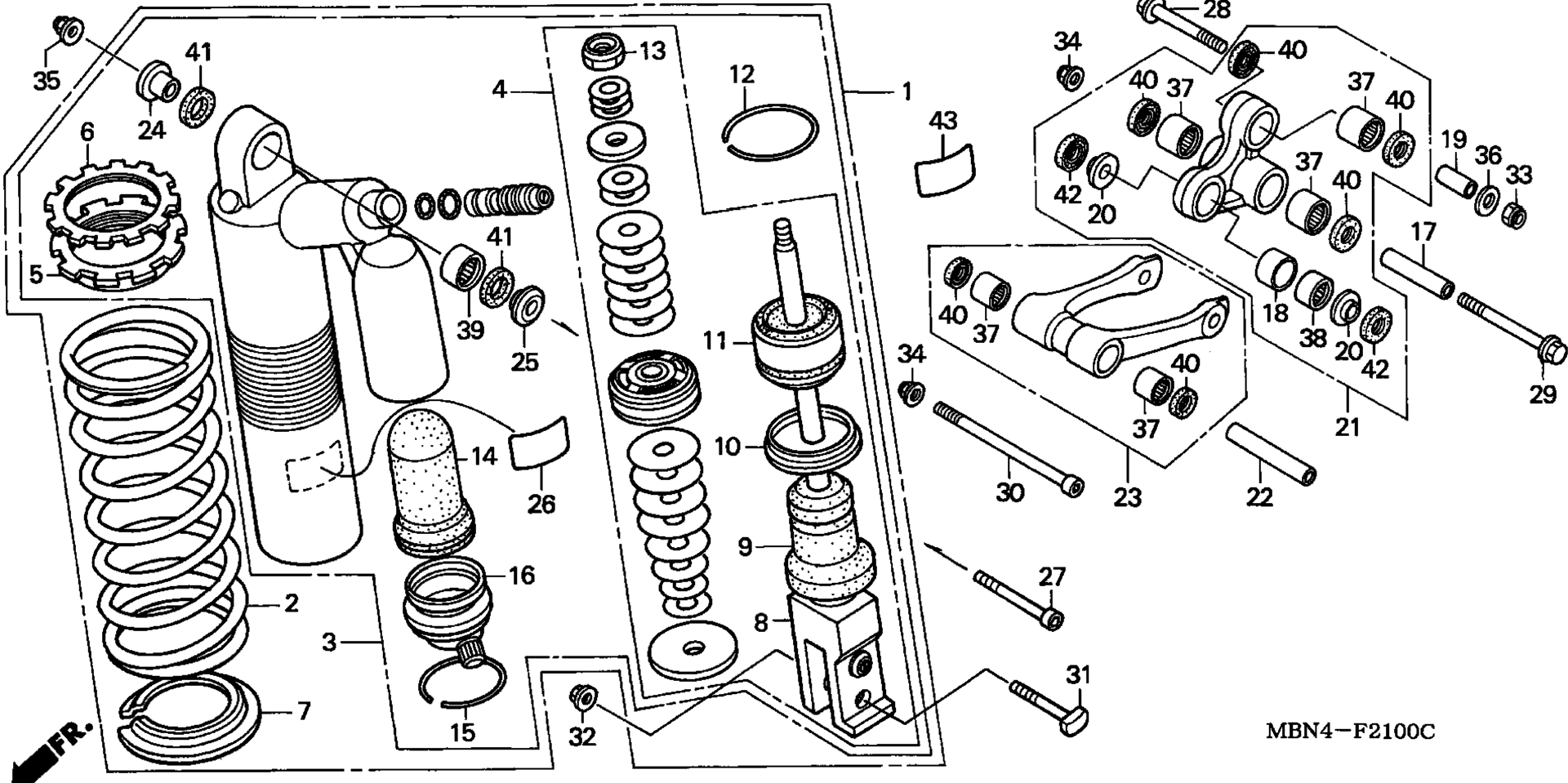

Схема заднего амортизатора для XR650R AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION ASSY., RR. art. 52400-MBN-671
По запросу
2
SPRING, RR. SHOCK ABSORBER art. 52401-MBN-671
По запросу
3
DAMPER, RR. art. 52410-MBN-671
По запросу
4
ROD, PISTON art. 52421-MBN-671
По запросу
5
SEAT, SPRING (UPPER) art. 52422-KS6-701
По запросу
6
NUT, ADJUSTER art. 52423-KS6-701
По запросу
7
SEAT, SPRING (LOWER) art. 52424-KS6-701
По запросу
8
ROD art. 52426-MBN-671
По запросу
9
RUBBER, BUMPER art. 52427-KZ4-901
По запросу
10
CAP, CASE art. 52428-MBN-671
По запросу
11
CASE, ROD GUIDE art. 52429-MBN-671
По запросу
12
RING, SNAP (KAYABA) art. 52435-ML3-791
По запросу
13
NUT, HEX. (12MM) art. 52438-KA3-731
По запросу
14
BLADDER art. 52451-KZ4-003
По запросу
15
RING, SNAP art. 52452-KZ4-003
По запросу
16
CAP, BLADDER art. 52453-MBN-671
По запросу
17
COLLAR B, CUSHION ARM art. 52462-MBN-670
По запросу
18
COLLAR D, CUSHION art. 52463-KZ4-B00
По запросу
19
COLLAR, CUSHION ARM PIVOT art. 52464-GBF-830
По запросу
20
COLLAR D, CUSHION SIDE art. 52464-KZ4-B00
По запросу
21
ARM SET, CUSHION art. 52465-MBN-670
По запросу
22
COLLAR, SHOCK CONNECTING ROD art. 52473-MBN-670
По запросу
23
ROD SUB-ASSY., SHOCK CONNECTING art. 52475-MBN-670
По запросу
24
COLLAR A, CUSHION (UPPER) art. 52486-GBF-830
По запросу
25
COLLAR B, CUSHION (UPPER) art. 52487-GBF-830
По запросу
26
LABEL, RR. DAMPER WARNING art. 87516-KZ1-600
По запросу
27
BOLT, SOCKET (10X48) art. 90126-MBN-670
По запросу
28
BOLT, FLANGE (12X81) art. 90127-MBN-670
По запросу
29
BOLT, FLANGE (12X99) art. 90128-MBN-670
По запросу
30
BOLT, SOCKET (12X104) art. 90129-MBN-670
По запросу
31
BOLT, CUSHION (LOWER) (10X43.5) art. 90153-KZ4-710
По запросу
32
NUT, U (10MM) (FUSE RASHI) art. 90304-GE8-003
По запросу
33
NUT, U (12MM) art. 90306-GAB-711
По запросу
34
NUT, FLANGE (12MM) (FUSERASHI) art. 90306-KF0-003
По запросу
35
NUT, U (10MM) art. 90306-KZ4-711
По запросу
36
WASHER, PLAIN (12MM) art. 90504-SF4-000
По запросу
37
BEARING, NEEDLE (20X26X20) art. 91072-MY1-005
По запросу
38
BEARING, NEEDLE (19X26X15) art. 91074-KZ4-B01
По запросу
39
BEARING, NEEDLE (16X22X12) art. 91077-GS2-702
По запросу
40
DUST SEAL (20X26X4.5) (ARAI) art. 91254-KS6-003
По запросу
41
DUST SEAL, RR. CUSHION (UPPER) art. 91351-GS2-701
По запросу
42
DUST SEAL (17X26X3) art. 91351-KZ4-B01
По запросу
