модель 2007 года
- Модель CMX250
- Код модели CMX250C A

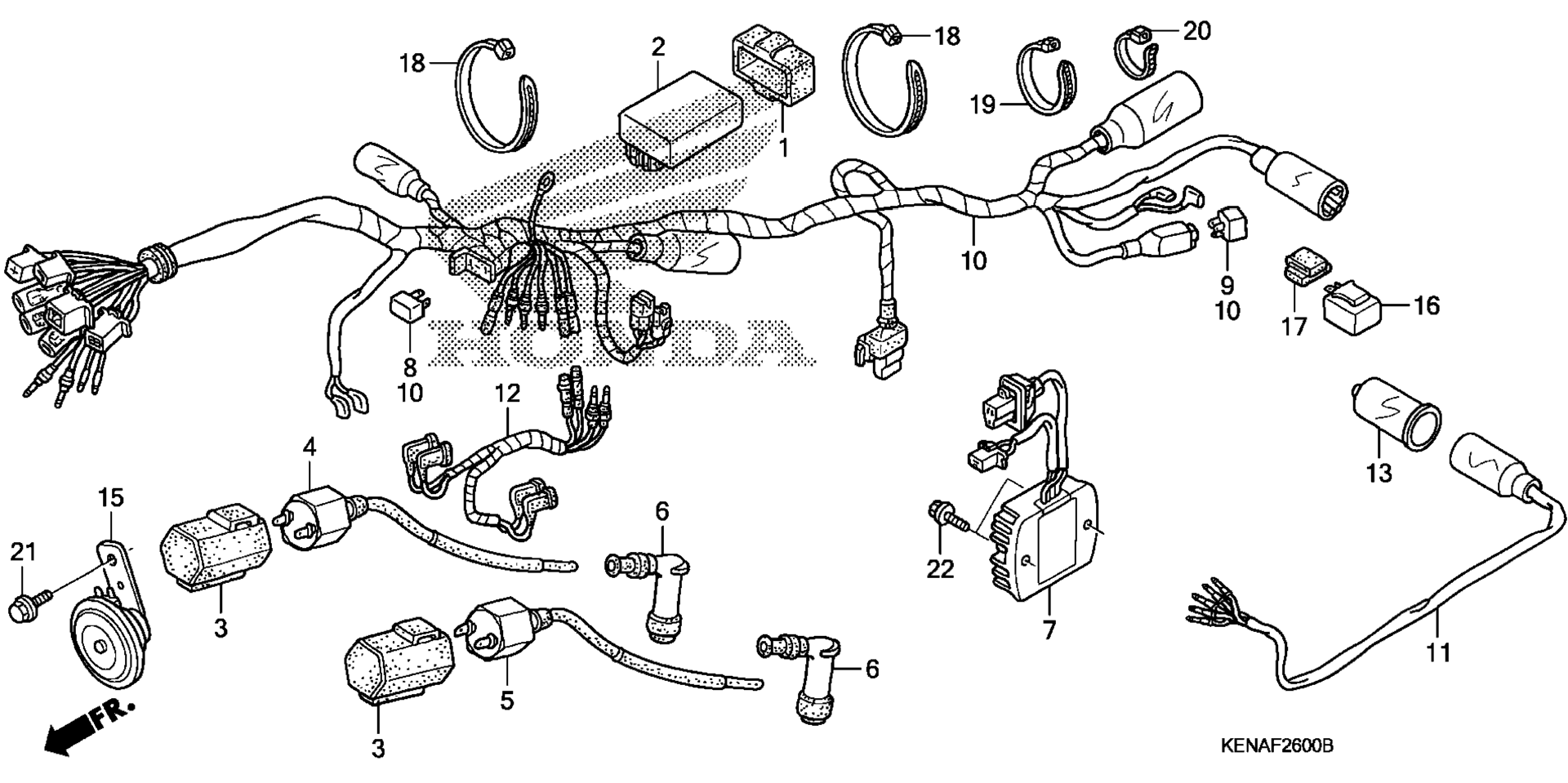

Схема жгута проводов для CMX250C A
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-HB6-010
По запросу
2
MODULE, IGNITION CONTROL (CDI) (SHINDENGEN) art. 30410-KBG-003
По запросу
3
SUSPENSION, IGNITION COIL art. 30506-KR3-670
По запросу
4
COIL, R. IGNITION art. 30510-KEN-691
По запросу
5
COIL, L. IGNITION art. 30520-KEN-691
По запросу
6
CAP ASSY., NOISE SUPPRESSOR art. 30700-KEN-691
По запросу
7
RECTIFIER ASSY., REGULATE art. 31600-KEN-A51
По запросу
8
RECTIFIER ASSY., SILICON (SHINDENGEN) art. 31700-124-008
По запросу
9
RECTIFIER, SILICON art. 31700-196-000
По запросу
10
WIRE HARNESS art. 32100-KEN-A50
По запросу
11
SUB-WIRE, TAILLIGHT art. 32101-KR3-600
По запросу
12
SUB-HARNESS, IGNITION COIL art. 32102-KR3-870
По запросу
13
COVER, HARNESS art. 32108-KG8-000
По запросу
15
HORN ASSY. (HIGH) art. 38110-MEJ-B02
По запросу
16
RELAY, TURN SIGNAL art. 38301-KG0-024
По запросу
17
SUSPENSION, TURN SIGNAL RELAY art. 38306-GE7-000
По запросу
18
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
19
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
20
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
21
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
22
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
