модель 2007 года
- Модель GL1800
- Код модели GL1800 3A

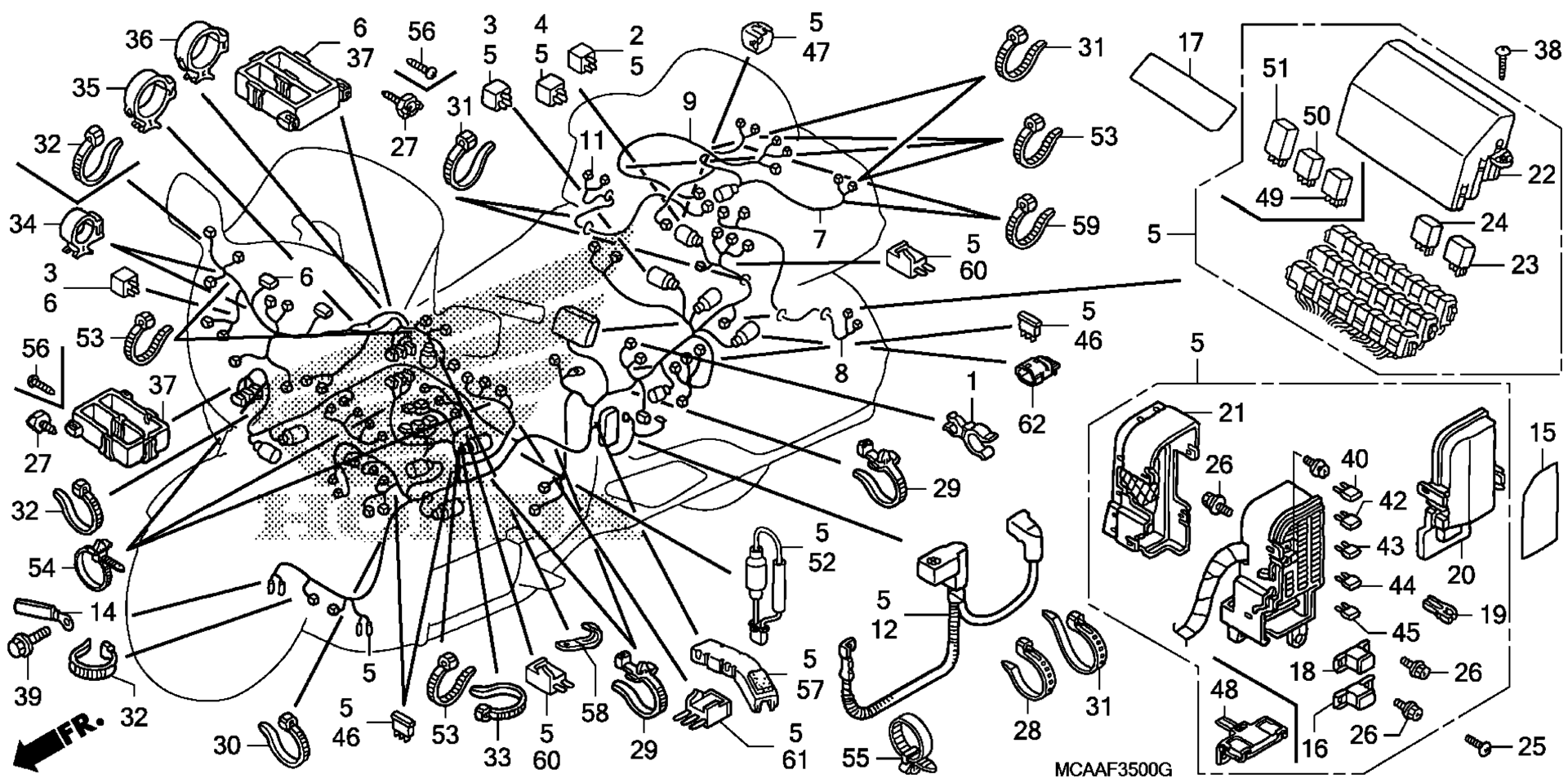

Схема жгута проводов для GL1800 3A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, BREATHER TUBE art. 11338-KJ9-751
По запросу
2
RECTIFIER, SILICON art. 31700-MM8-610
По запросу
5
WIRE HARNESS art. 32100-MCA-H50
По запросу
6
SUB-HARNESS, FAIRING art. 32105-MCA-H50
По запросу
7
SUB-HARNESS, TAIL&TRUNK art. 32120-MCA-H50
По запросу
8
SUB-HARNESS, L. SADDLEBAG art. 32130-MCA-A60
По запросу
9
SUB-HARNESS, TRUNK UNIT art. 32140-MCA-H11
По запросу
11
SUB-HARNESS, R. SADDLEBAG art. 32180-MCA-A60
По запросу
12
CABLE, STARTER BATTERY art. 32401-MCA-A60
По запросу
16
FUSE, BLOCK (60A) (LOW-PROFILE) art. 38211-MCA-A61
По запросу
18
FUSE, BLOCK (30A) art. 38211-SNA-A11
По запросу
19
PULLER, MINI FUSE (SUMITOMO) art. 38235-S04-003
По запросу
20
COVER (UPPER) art. 38252-MCA-A61
По запросу
21
COVER (LOWER) art. 38256-MCA-A61
По запросу
22
COVER (UPPER) art. 38281-MCA-A61
По запросу
25
SCREW, SPECIAL (5X12) art. 90114-KFK-000
По запросу
29
BAND, WIRE HARNESS (150MM) (NATURAL) art. 90649-SC2-003
По запросу
32
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
33
BAND, SUCTION HOSE (BLACK) art. 90679-SG9-E01
По запросу
34
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
35
CLIP, CABLE (25MM) art. 90690-GHB-671
По запросу
37
HOLDER, CONNECTOR art. 91571-MCA-P00
По запросу
38
SCREW, TAPPING (5X16) art. 93903-25380
По запросу
40
FUSE, MINI (5A) art. 98200-40500
По запросу
42
FUSE, MINI (10A) art. 98200-41000
По запросу
43
FUSE, MINI (15A) art. 98200-41500
По запросу
44
FUSE, MINI (20A) art. 98200-42000
По запросу
45
FUSE, MINI (30A) art. 98200-43000
По запросу
46
CONNECTOR, DIODE (3P) art. 32147-SF1-003
По запросу
47
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
48
FUSE A, MULTI BLOCK (120A/40A) art. 38231-SFE-J01
По запросу
49
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MCA-A61
По запросу
50
RELAY ASSY., POWER (MICRO ISO 5P) art. 38502-MCA-A61
По запросу
51
RELAY, POWER (MICRO ISO 4P) art. 38503-MCA-A61
По запросу
52
FILTER, NOISE art. 39260-MCA-A01
По запросу
53
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
54
STRAP, CABLE (118MM) (BLACK) art. 90672-SA0-003
По запросу
55
STRAP, CABLE (105MM) (BLACK) art. 90672-SB2-003
По запросу
56
SCREW, TAPPING (5X16) art. 93903-25320
По запросу
57
PROTECTOR, HARNESS (B) art. 32702-MCA-A61
По запросу
61
DIODE (3P) art. 32146-SJ4-003
По запросу
