модель 2007 года
- Модель ST 1300
- Код модели ST1300A A

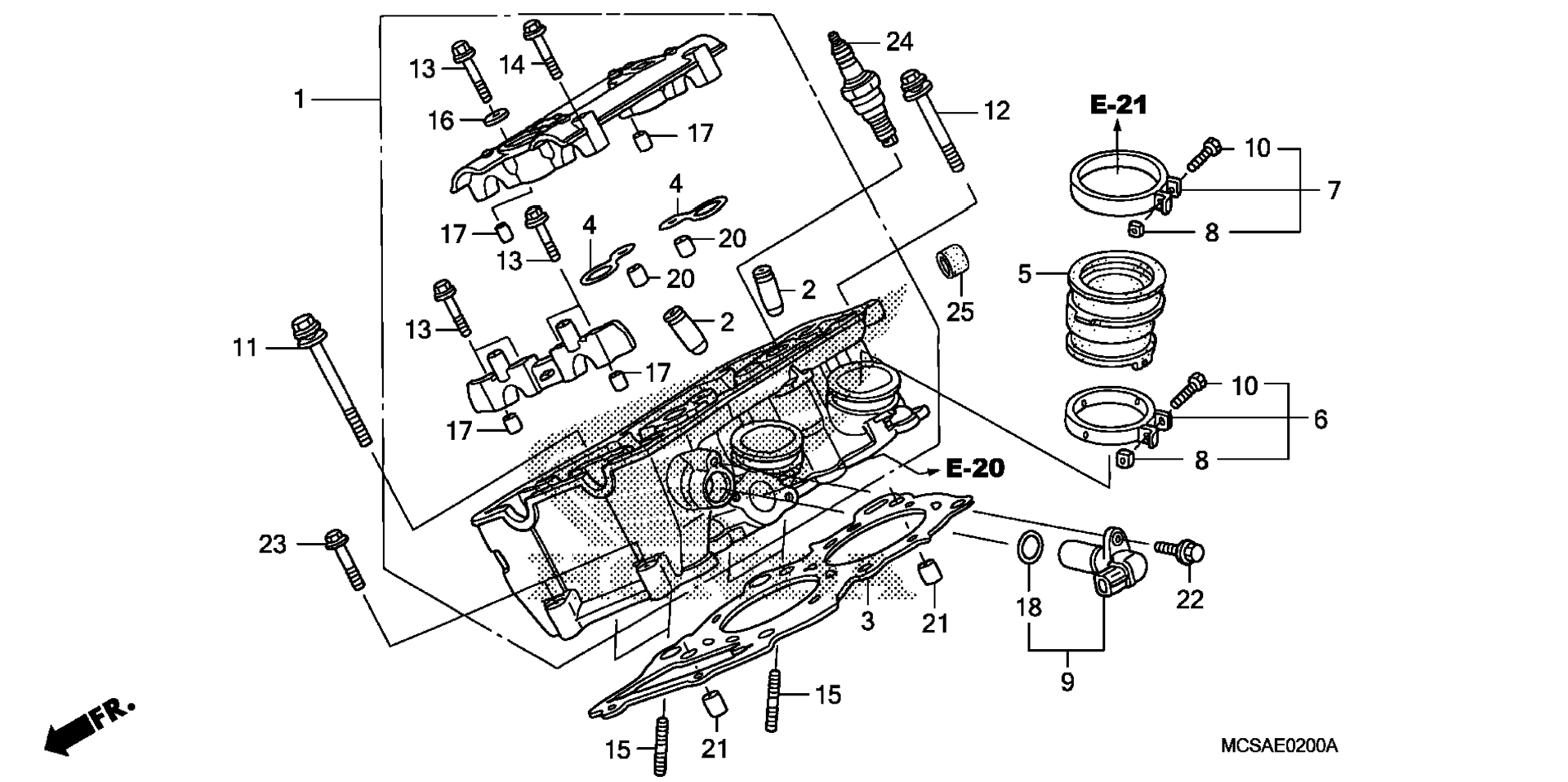

Схема rIGHT цилиндр головка для ST1300A A
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER HEAD ASSY., R. art. 12010-MCS-D80
По запросу
2
GUIDE, VALVE (OVER SIZE) art. 12205-MCS-305
По запросу
3
GASKET, R. CYLINDER HEAD art. 12251-MCS-003
По запросу
4
GASKET, PLUG HOLE art. 12395-MCS-000
По запросу
5
INSULATOR, THROTTLE BODY art. 16211-MCS-000
По запросу
6
BAND A, INSULATOR art. 16217-MCS-000
По запросу
7
BAND B, INSULATOR art. 16218-MCS-000
По запросу
8
NUT, SQUARE (5MM) art. 16222-MV4-300
По запросу
9
PICK-UP ASSY. art. 28810-P7Z-004
По запросу
10
BOLT, RECESSED (5X28) art. 90005-MAS-E00
По запросу
11
BOLT-WASHER (10X105) art. 90007-MAT-000
По запросу
12
BOLT-WASHER (10X90) art. 90007-MCS-000
По запросу
13
BOLT, FLANGE (6X48) art. 90018-425-000
По запросу
14
BOLT, FLANGE (6X39.5) art. 90019-MA6-000
По запросу
15
BOLT, STUD (8X24) art. 90035-MM5-000
По запросу
16
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
17
PIN, DOWEL (8X16) art. 94301-08160
По запросу
18
O-RING (16X2.1) (NOK) art. 91309-PX4-003
По запросу
20
PIN, DOWEL (10X16) art. 94301-10160
По запросу
21
PIN, DOWEL (12X20) art. 94301-12200
По запросу
22
BOLT, FLANGE (6X18) art. 95701-06018-07
По запросу
23
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
24
SPARK PLUG (U27FER9) (DENSO) art. 98059-59916
По запросу
24
SPARK PLUG (CR7EH9) (NGK) art. 98059-57916
По запросу
24
SPARK PLUG (CR8EH9) (NGK) art. 98059-58916
По запросу
25
TUBE, BRAKE PEDAL SPRING art. 46515-MN1-670
По запросу
