модель 2007 года
- Модель VTX1300
- Код модели VTX1300C AC

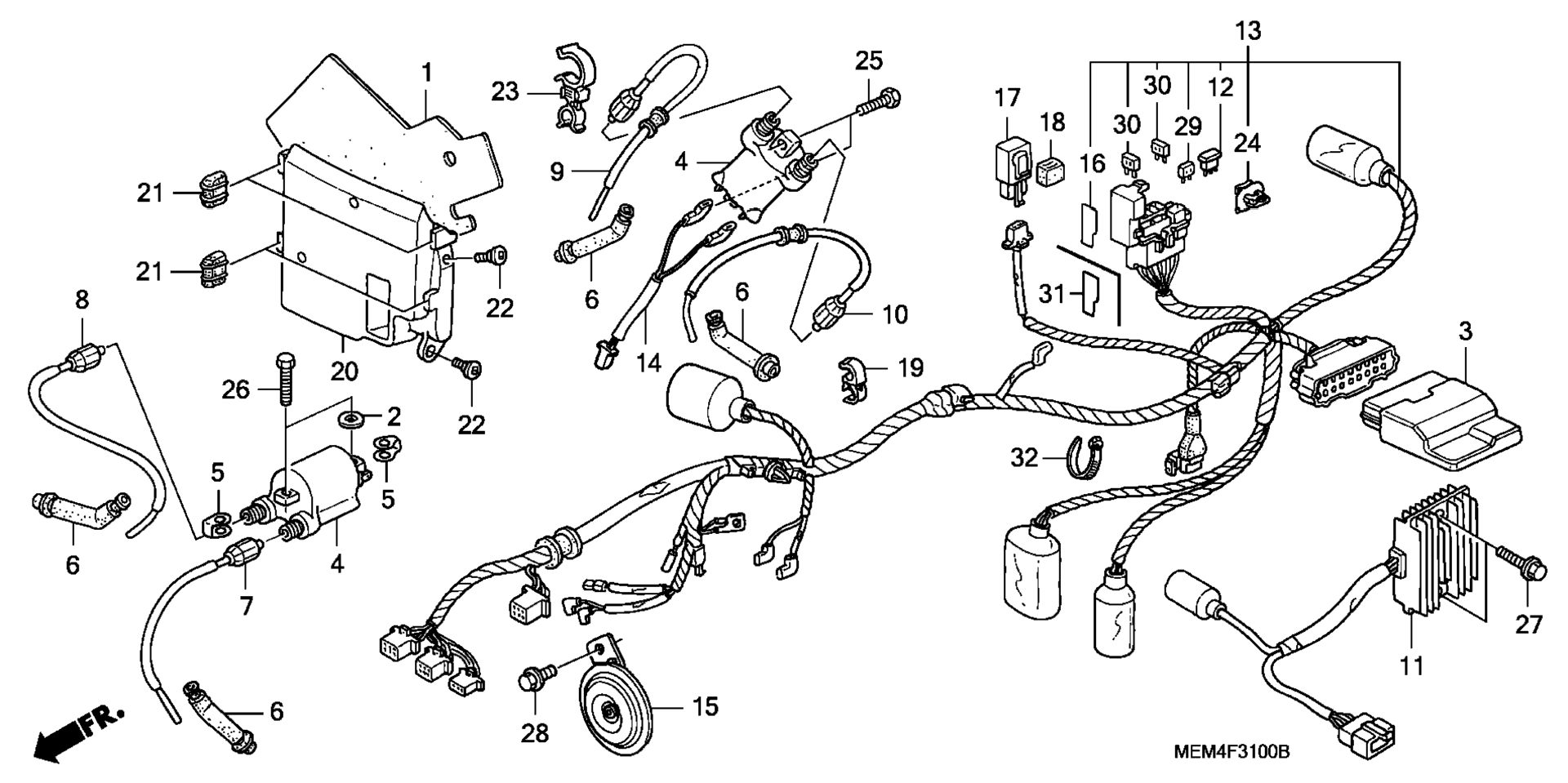

Схема жгута проводов для VTX1300C AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, GUARD art. 16954-MEA-670
По запросу
2
WASHER, PIVOT art. 17936-921-000
По запросу
3
MODULE, IGNITION CONTROL (CDI) art. 30410-MEM-671
По запросу
4
COIL, IGNITION art. 30510-MCC-003
По запросу
5
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
6
CAP ASSY., NOISE SUPPRESSOR art. 30700-MEA-671
По запросу
7
WIRE, IGNITION (1) art. 30751-MEA-670
По запросу
8
WIRE, IGNITION (2) art. 30752-MEA-670
По запросу
9
WIRE, IGNITION (3) art. 30753-MEA-670
По запросу
10
WIRE, IGNITION (4) art. 30754-MEA-670
По запросу
11
RECTIFIER ASSY., REGULATOR art. 31600-MEA-741
По запросу
12
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
13
WIRE HARNESS art. 32100-MEA-A00
По запросу
14
SUB-HARNESS, IGNITION art. 32105-MEA-670
По запросу
15
HORN (LOW) art. 38120-MAH-003
По запросу
17
RELAY, TURN SIGNAL (DENSO) art. 38301-MBW-D21
По запросу
18
SUSPENSION, TURN SIGNAL RELAY (DENSO) art. 38306-GE8-008
По запросу
19
CLIP, SENSOR HOSE art. 53740-SE0-953
По запросу
20
COVER, CENTER art. 83500-MEA-670
По запросу
21
GROMMET, SIDE COVER art. 83551-MEA-670
По запросу
22
SCREW, PAN (6X11) art. 90106-KY2-701
По запросу
23
CLAMP, JOINT art. 90650-MEA-671
По запросу
24
CLIP, CONNECTOR (ORANGE) art. 91580-SM4-003
По запросу
25
BOLT, HEX. (6X20) art. 92101-06020-0H
По запросу
26
BOLT, HEX. (6X25) art. 92101-06025-4J
По запросу
27
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
28
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
29
FUSE, MINI (20A) art. 98200-42000
По запросу
30
FUSE, MINI (10A) art. 98200-41000
По запросу
