модель 2007 года
- Модель VTX1300
- Код модели VTX1300S A

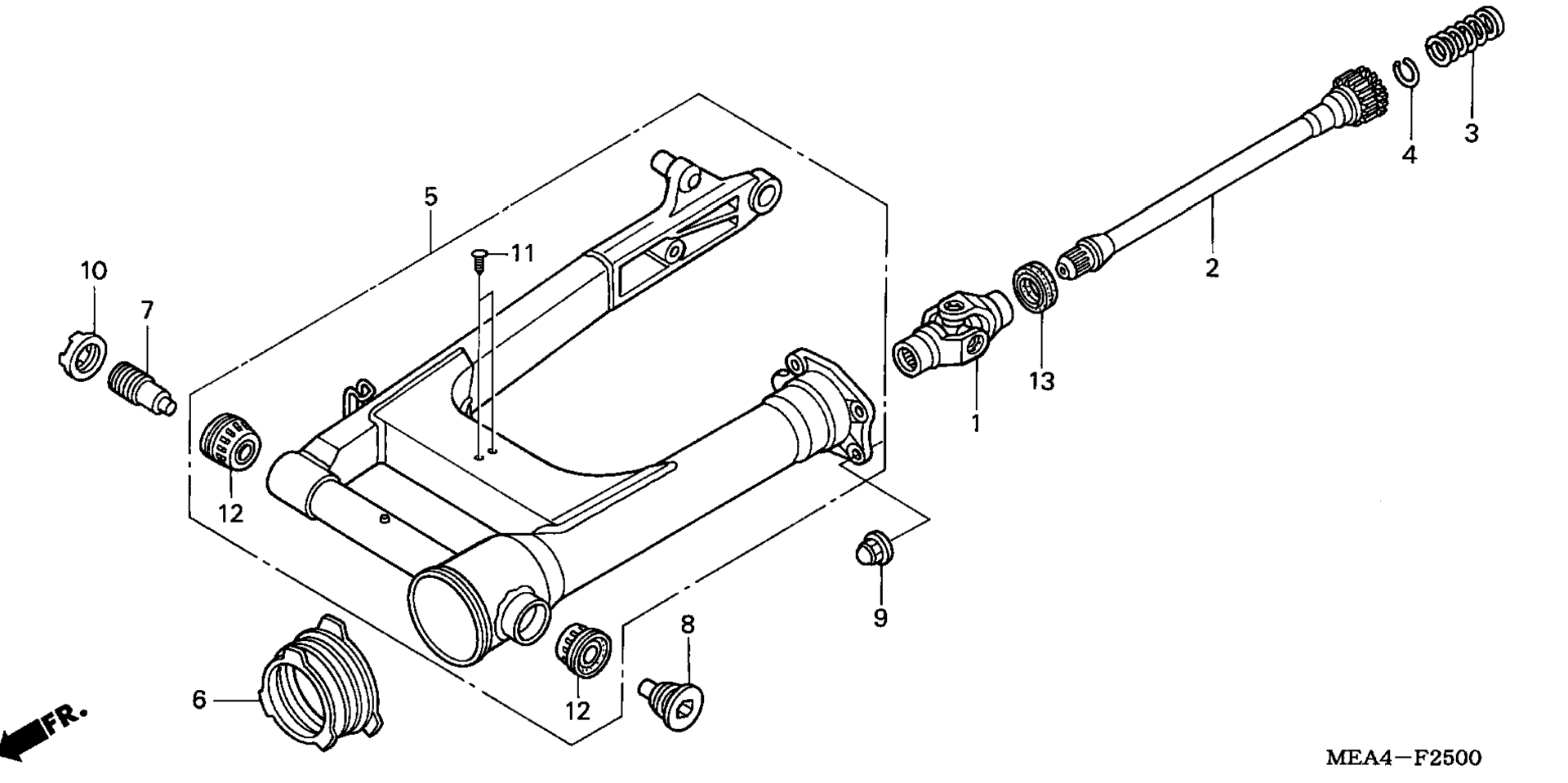

Схема маятниковая вилки для VTX1300S A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, YOKE art. 40200-MFR-670
По запросу
2
SHAFT, PROPELLER art. 40201-MCH-000
По запросу
3
SPRING, PROPELLER SHAFT art. 40215-ME9-003
По запросу
4
RING, STOPPER art. 40221-MB0-000
По запросу
5
SWINGARM ASSY., RR. art. 52100-MEA-A20
По запросу
6
BOOT, JOINT art. 52104-MCH-000
По запросу
7
BOLT, R. SWINGARM PIVOT art. 90121-MAH-A00
По запросу
8
BOLT, R. SWINGARM PIVOT art. 90121-MAM-A60
По запросу
9
NUT, CAP (10MM) art. 90209-MM8-000
По запросу
10
NUT, SWINGARM PIVOT LOCK art. 90355-469-000
По запросу
11
CLIP art. 90651-MT3-000
По запросу
12
BEARING, TAPER ROLLER (17X40X13.25) (KOYO) art. 91066-HA7-672
По запросу
13
OIL SEAL (27X43X7) art. 91261-ME9-005
По запросу
