модель 2007 года
- Модель VTX1300
- Код модели VTX1800N3 3A

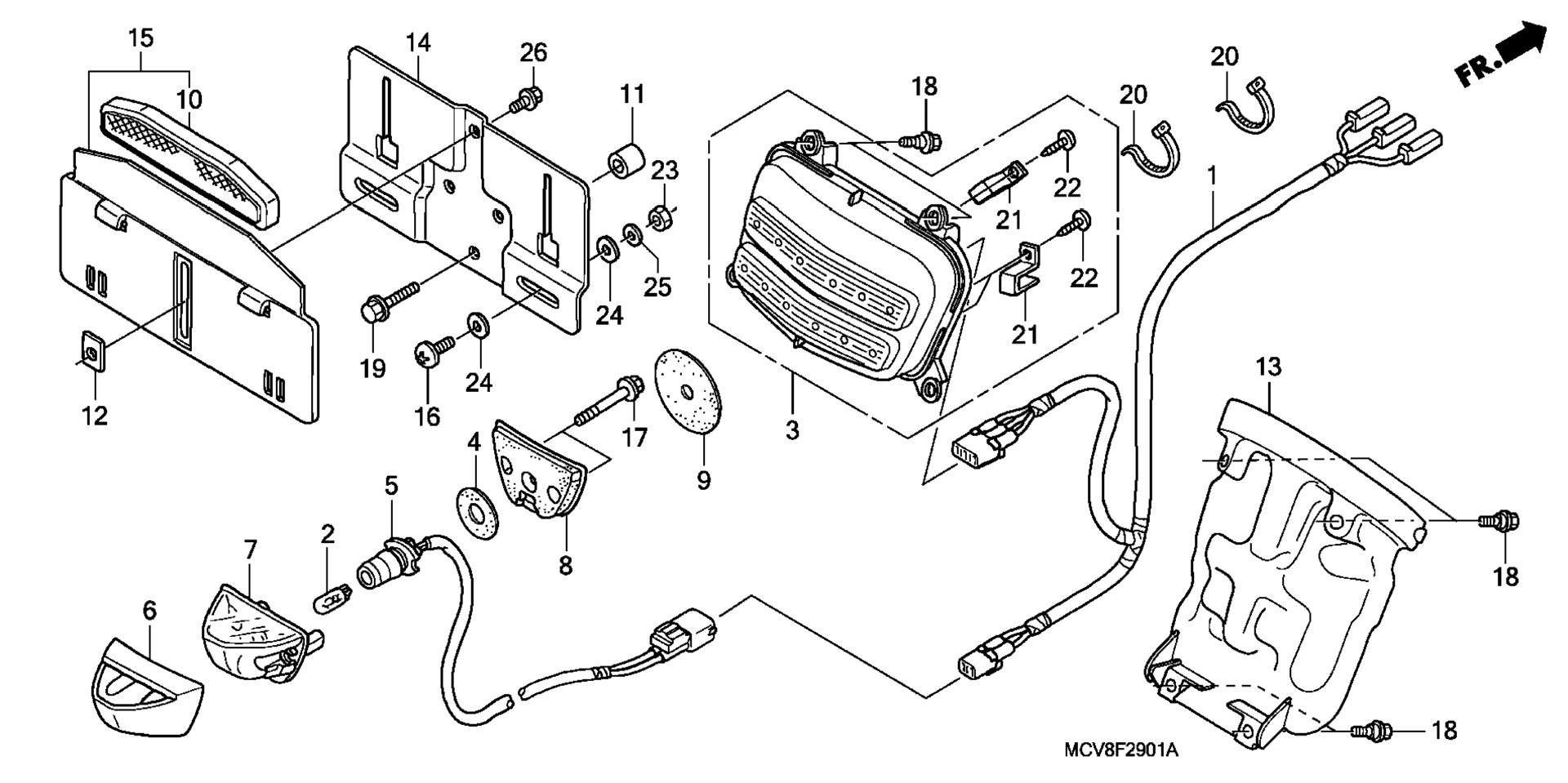

Схема заднего фонаря (2) для VTX1800N3 3A
Схема
Детали
Номер
Наименование детали
Цена
1
SUB-HARNESS, RR. art. 32102-MCV-N10
По запросу
2
BULB (12V 5W) (STANLEY) art. 33301-SA0-741
По запросу
3
TAILLIGHT ASSY., & STOP art. 33701-MCV-N11
По запросу
4
RUBBER A, LICENSE LIGHT art. 33722-MEC-670
По запросу
5
SOCKET, LICENSE LIGHT art. 33723-MCV-N10
По запросу
6
LIGHT COVER, LICENSE art. 33725-MEC-A00
По запросу
7
LENS, LICENSE LIGHT art. 33727-MEC-A00
По запросу
8
RUBBER, LICENSE LIGHT art. 33730-MEC-010
По запросу
9
RUBBER B, LICENSE LIGHT art. 33733-MEC-670
По запросу
10
REFLECTOR, REFLEX art. 33743-MEC-860
По запросу
11
COLLAR B, ROLLER art. 40559-197-000
По запросу
12
NUT, SPECIAL (6X7) art. 61304-958-003
По запросу
13
COVER (INNER) art. 77360-MCV-N10
По запросу
14
BRACKET, NUMBER PLATE art. 84701-MCV-N11
По запросу
15
BRACKET B ASSY., NUMBER PLATE art. 84705-MCV-N10
По запросу
16
SCREW, SPECIAL (6X14) art. 90110-GW0-000
По запросу
17
BOLT, FLANGE (5X35) art. 90114-MEC-000
По запросу
18
BOLT, FLANGE (6MM) art. 90116-ME9-000
По запросу
19
BOLT, FLANGE (6X25) art. 90122-369-000
По запросу
20
BAND, WIRE HARNESS art. 90652-MB0-000
По запросу
21
CLIP, SUB-HARNESS art. 91410-MCV-N10
По запросу
22
SCREW, TAPPING (5X8) art. 93901-25010
По запросу
23
NUT, HEX. (6MM) art. 94001-06200-0S
По запросу
24
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
25
WASHER, SPRING (6MM) art. 94111-06000
По запросу
26
BOLT, FLANGE (6X8) art. 96001-06008-07
По запросу
Другие схемы модели
Задний фонарь (2)
