модель 2008 года
- Модель GL1800
- Код модели GL1800 7A

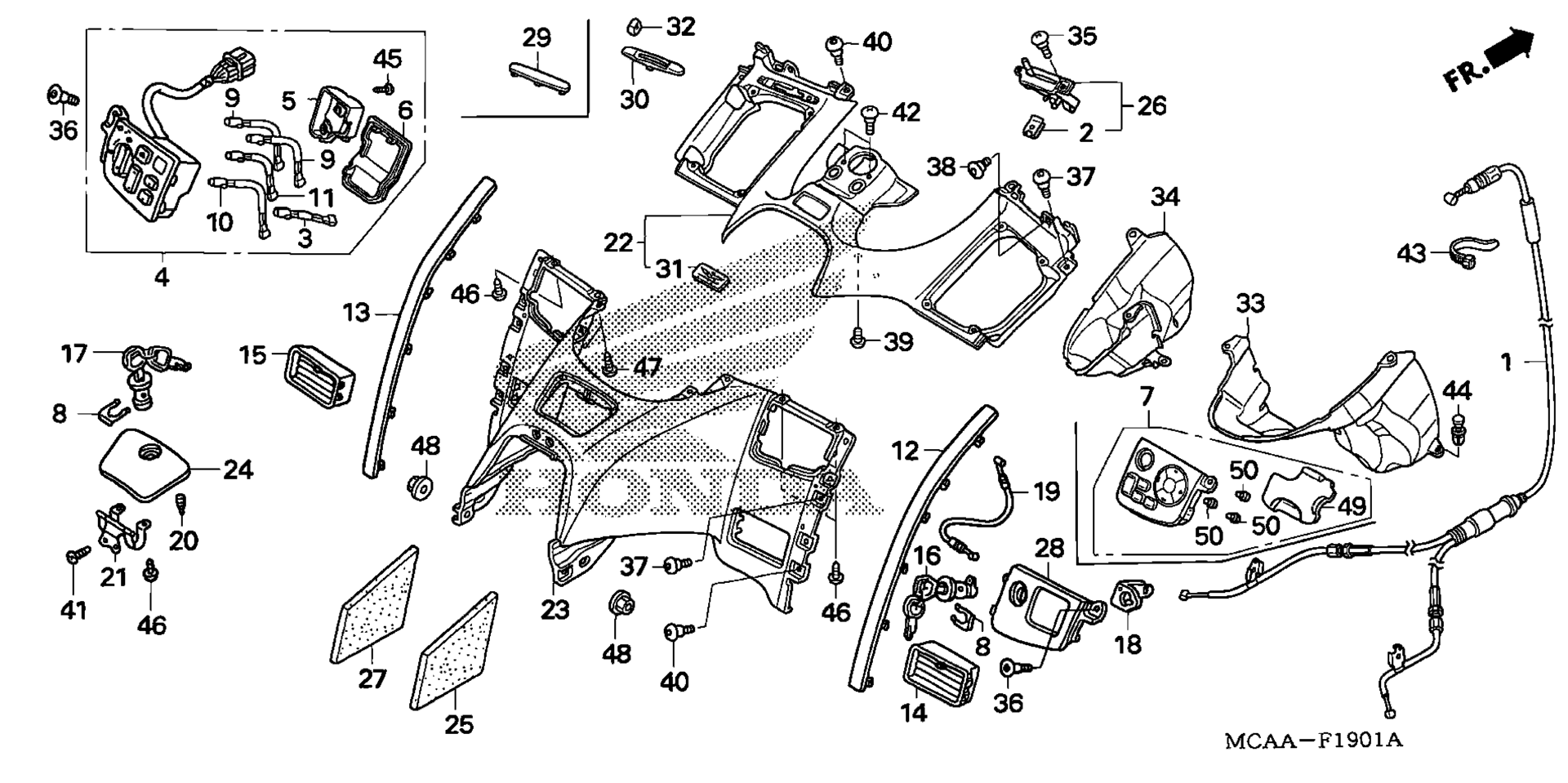

Схема sHELTER (GL1800'06 ) для GL1800 7A
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE, EX. PIPE PROTECTOR ADJUSTING art. 18337-MCA-A71
По запросу
2
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
3
(CORD LENGTH:45MM) art. 35201-MCA-003
По запросу
4
SWITCH ASSY., LEVELING art. 35800-MCA-A61
По запросу
5
COVER, LENS art. 35801-MCA-003
По запросу
6
COVER art. 35802-MCA-003
По запросу
7
SWITCH ASSY., NAVIGATION PANEL art. 35900-MCA-A71
По запросу
8
SPRING, LOCK KEY SETTING art. 37222-MCA-000
По запросу
9
(CORD LENGTH:100MM) art. 39206-MCA-013
По запросу
10
(CORD LENGTH:120MM) art. 39207-MCA-013
По запросу
11
(CORD LENGTH:75MM) art. 39208-MCA-003
По запросу
12
MOLDING, R. COWL TRIM *R325M* (CALIENTE RED METALLIC) art. 64204-MCA-000YC
По запросу
12
MOLDING, R. COWL TRIM *NH452P* (PEARL ALPINE WHITE) art. 64204-MCA-000YB
По запросу
12
MOLDING, R. COWL TRIM *R303M* (CABERNET RED METALLIC) art. 64204-MCA-000ZV
По запросу
12
MOLDING, R. COWL TRIM *Y181P* (PEARL CHALLENGER BROWN) art. 64204-MCA-000ZP
По запросу
12
MOLDING, R. COWL TRIM *NH1Z* (BLACK-Z) art. 64204-MCA-000ZA
По запросу
13
MOLDING, L. COWL TRIM *NH452P* (PEARL ALPINE WHITE) art. 64214-MCA-000YB
По запросу
13
MOLDING, L. COWL TRIM *R303M* (CABERNET RED METALLIC) art. 64214-MCA-000ZV
По запросу
13
MOLDING, L. COWL TRIM *Y181P* (PEARL CHALLENGER BROWN) art. 64214-MCA-000ZP
По запросу
13
MOLDING, L. COWL TRIM *NH1Z* (BLACK-Z) art. 64214-MCA-000ZA
По запросу
13
MOLDING, L. COWL TRIM *R325M* (CALIENTE RED METALLIC) art. 64214-MCA-000YC
По запросу
14
OUTLET ASSY., R. FRESH AIR (LOWER) art. 64445-MCA-000
По запросу
15
OUTLET ASSY., L. FRESH AIR (LOWER) art. 64455-MCA-000
По запросу
16
LOCK ASSY., POCKET LID art. 77233-MCA-A61
По запросу
17
LOCK ASSY., FUEL LID art. 77234-MCA-003
По запросу
18
PLATE, POCKET LOCK art. 77236-MCA-A60
По запросу
19
CABLE, POCKET LOCK art. 77241-MCA-A60
По запросу
20
RUBBER, SHELTER LID art. 83132-MN5-000
По запросу
21
HINGE art. 83140-MCA-000
По запросу
22
SHELTER ASSY., FR. *NH1* (BLACK) art. 83150-MCA-H50ZA
По запросу
23
SHELTER, TOP *NH1Z* (BLACK-Z) art. 83152-MCA-000ZA
По запросу
23
SHELTER, TOP *Y181P* (PEARL CHALLENGER BROWN) art. 83152-MCA-000ZP
По запросу
23
SHELTER, TOP *NH452P* (PEARL ALPINE WHITE) art. 83152-MCA-000YB
По запросу
23
SHELTER, TOP *R325M* (CALIENTE RED METALLIC) art. 83152-MCA-000YC
По запросу
23
SHELTER, TOP *R303M* (CABERNET RED METALLIC) art. 83152-MCA-000ZV
По запросу
24
LID, SHELTER *R325M* (CALIENTE RED METALLIC) art. 83153-MCA-000YC
По запросу
24
LID, SHELTER *NH1Z* (BLACK-Z) art. 83153-MCA-000ZA
По запросу
24
LID, SHELTER *Y181P* (PEARL CHALLENGER BROWN) art. 83153-MCA-000ZP
По запросу
24
LID, SHELTER *R303M* (CABERNET RED METALLIC) art. 83153-MCA-000ZV
По запросу
24
LID, SHELTER *NH452P* (PEARL ALPINE WHITE) art. 83153-MCA-000YB
По запросу
25
MAT, R. TOP SHELTER art. 83154-MCA-D00
По запросу
26
LEVER ASSY., VENT ADJUSTER (LOWER) art. 83155-MCA-A70
По запросу
27
MAT, L. TOP SHELTER art. 83159-MCA-D00
По запросу
30
COVER, VENT ADJUSTER LEVER (LOWER) *NH1* (BLACK) art. 83161-MCA-S40ZA
По запросу
31
EMBLEM, GOLD WING art. 83162-MCA-000
По запросу
32
KNOB, VENT ADJUSTER LEVER (LOWER) art. 83163-MCA-A70
По запросу
33
COVER, R. SHELTER (INNER) art. 83165-MCA-A60
По запросу
34
COVER, L. SHELTER (INNER) art. 83175-MCA-A60
По запросу
35
BOLT, FR. DISK art. 90103-MN9-000
По запросу
36
SCREW, PAN (5X19) art. 90106-KCR-000
По запросу
37
SCREW, SPECIAL (5X12) art. 90106-MBY-000
По запросу
38
SCREW, PAN (6X14) art. 90106-MM4-000
По запросу
39
SCREW, VISOR SETTING art. 90114-KW7-900
По запросу
40
SCREW, PAN (6X14) art. 90113-MM5-000
По запросу
41
SCREW, VISOR SPECIAL SETTING art. 90115-KW7-900
По запросу
42
SCREW, PAN (5X18) art. 90150-GBT-600
По запросу
43
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
44
CLIP, PANEL FIXING *NH1* (BLACK) art. 91549-MW0-790ZA
По запросу
45
SCREW, TAPPING (3X12) art. 93901-32320
По запросу
46
SCREW, TAPPING (4X10) art. 93903-24280
По запросу
47
SCREW, TAPPING (5X16) art. 93903-25380
По запросу
48
NUT, FLANGE (6MM) art. 94050-06070
По запросу
49
COVER art. 35901-MCA-A70
По запросу
50
BULB art. 35902-MCA-A70
По запросу
