модель 2008 года
- Модель ST 1300
- Код модели ST1300A A

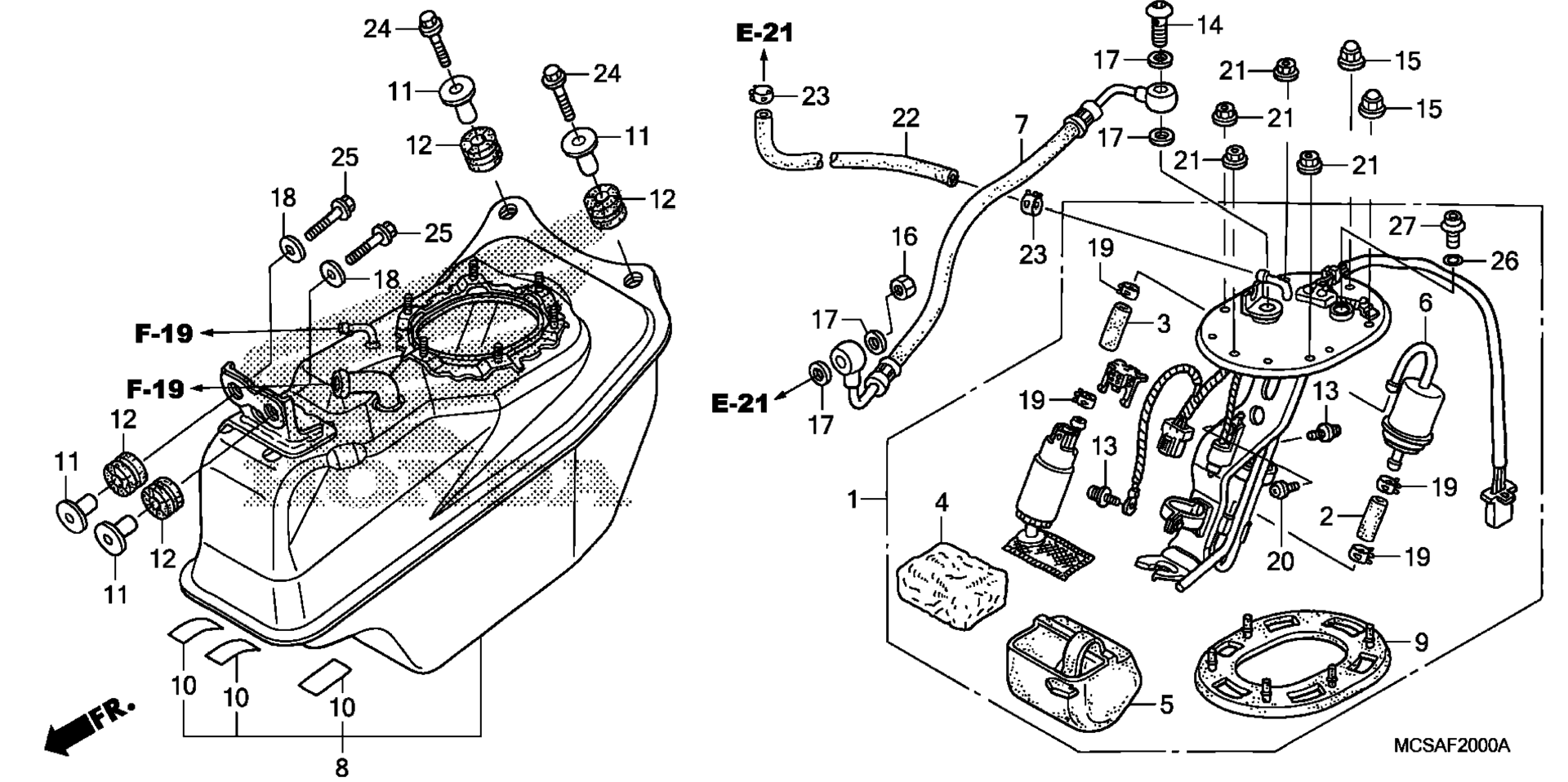

Схема топливного насоса для ST1300A A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MCS-G02
По запросу
2
HOSE A, PUMP art. 16711-MCS-G00
По запросу
3
HOSE B, PUMP art. 16712-MAT-D01
По запросу
4
FILTER, FUEL RETURN art. 16714-MBG-000
По запросу
5
RUBBER, FUEL PUMP UNIT art. 16716-MCS-G01
По запросу
6
FILTER, FUEL art. 16900-MBG-013
По запросу
7
HOSE, FUEL FEED art. 17528-MCS-G01
По запросу
8
TANK, FUEL SUB art. 17550-MCS-D90
По запросу
9
GASKET, BASE art. 17574-MN5-000
По запросу
10
FILM, FRAME PIPE (UPPER) art. 50159-KR3-300
По запросу
11
COLLAR, FR. FENDER art. 61104-428-010
По запросу
12
RUBBER, RR. FENDER MOUNTING art. 80106-382-770
По запросу
13
SCREW-WASHER, LOCK (4X8) art. 90105-MBG-000
По запросу
14
BOLT, BANJO (12MM) art. 90108-MBG-000
По запросу
15
NUT, FLANGE CAP (6MM) art. 90201-MEJ-770
По запросу
16
NUT A, SEALING (12MM) art. 90201-PD1-000
По запросу
17
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
18
WASHER (18MM) art. 90581-831-650
По запросу
19
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
20
SCREW-WASHER (5X12) art. 93893-05012-08
По запросу
21
NUT, FLANGE (6MM) art. 94050-06080
По запросу
22
HOSE, FUEL RETURN art. 17525-MCS-R11
По запросу
23
CLAMP, FUEL HOSE (D10.5) art. 91406-SL4-931
По запросу
24
BOLT, FLANGE (6X25) art. 96001-06025-07
По запросу
25
BOLT, FLANGE (6X32) art. 96001-06032-07
По запросу
26
O-RING (1.9X9.3) art. 16075-GHB-820
По запросу
27
BOLT, RR. SPINDLE art. 90178-SR3-A00
По запросу
