модель 2008 года
- Модель VT750
- Код модели VT750C2F A

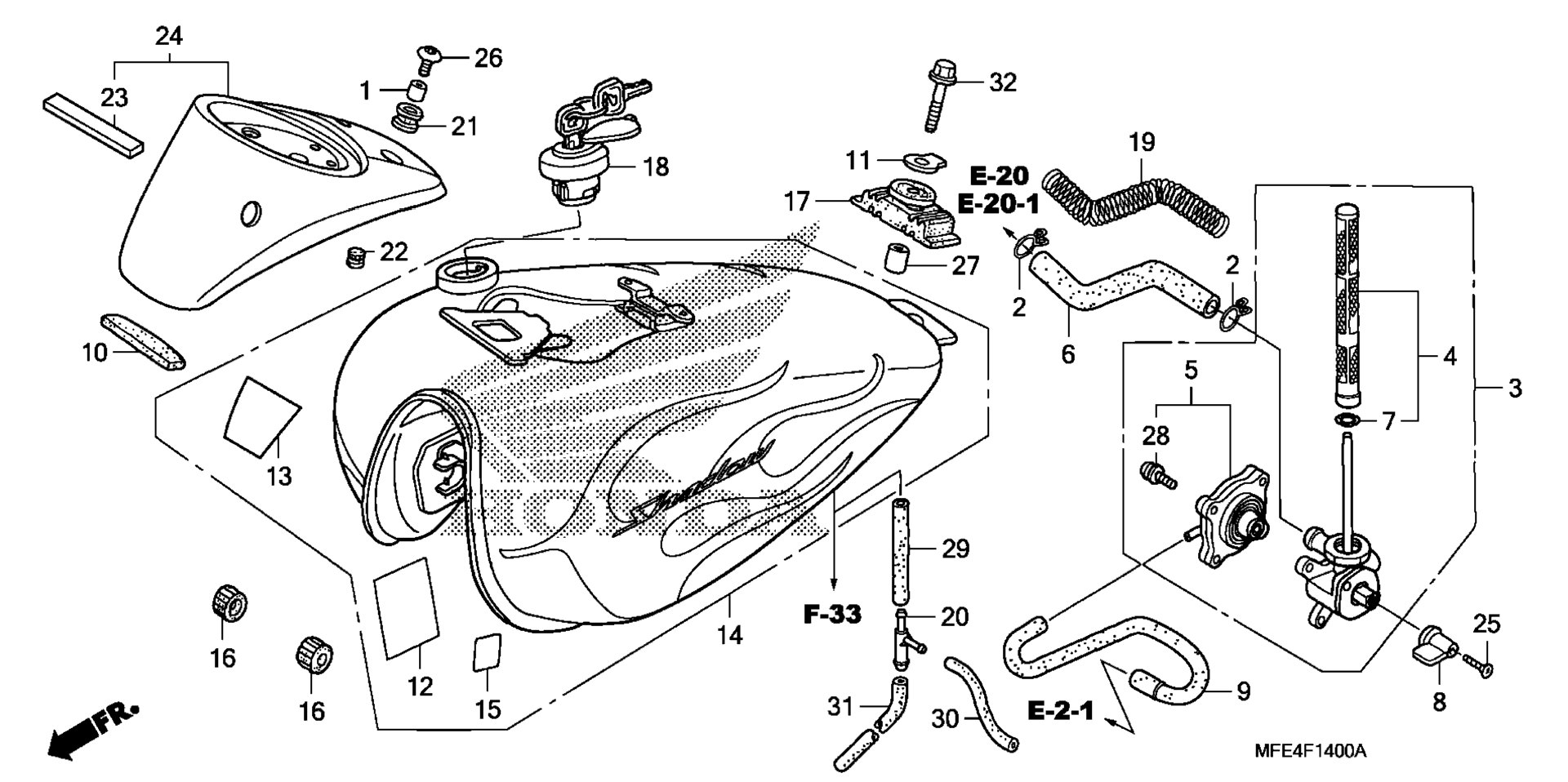

Схема топливного бака для VT750C2F A
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, ADJUSTING COVER art. 11346-371-300
По запросу
2
CLAMP, TUBE (14.0) art. 90651-HM3-A71
По запросу
3
PETCOCK ASSY. (CONTACT MC TECHLINE (800)- art. 16950-MEG-023
По запросу
4
SCREEN SET, FUEL STRAINER art. 16952-MEG-003
По запросу
5
COVER SET, PETCOCK art. 16953-KEA-023
По запросу
6
TUBE, FUEL art. 16955-MFE-610
По запросу
7
O-RING art. 16958-KM9-005
По запросу
8
LEVER, PETCOCK art. 16963-KEA-000
По запросу
9
TUBE, AUTO PETCOCK art. 16981-MEG-000
По запросу
10
RUBBER, FR. FUEL TANK art. 17511-KGB-610
По запросу
11
PLATE, FUEL TANK SETTING art. 17511-MEG-000
По запросу
12
TAPE, TANK PROTECTOR art. 17515-MEG-300
По запросу
13
FILM, PROTECTOR art. 17516-MFE-670
По запросу
14
TANK SET, FUEL (TYPE3) (WL) art. 17520-MFE-850ZC
По запросу
14
TANK SET, FUEL (TYPE2) (WL) art. 17520-MFE-850ZB
По запросу
14
TANK SET, FUEL (TYPE1) (WL) art. 17520-MFE-850ZA
По запросу
15
TAPE, TANK GUARD art. 17528-MR4-900
По запросу
16
CUSHION, FR. FUEL TANK art. 17611-MEG-000
По запросу
17
CUSHION, RR. FUEL TANK art. 17613-KY1-000
По запросу
18
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
19
WIRE, GUARD art. 17672-MEG-000
По запросу
20
JOINT, THREE WAY art. 17711-GM6-000
По запросу
21
RUBBER, PROTECTOR GASKET art. 18293-GN2-000
По запросу
22
PLUG, HOLE art. 61110-388-000
По запросу
23
MAT, METER COVER art. 83511-MFE-670
По запросу
24
COVER ASSY., METER art. 83515-MFE-670
По запросу
25
SCREW, OVAL (5X12) art. 90111-MZ5-000
По запросу
26
BOLT, SPECIAL (6X14) art. 90118-MCL-000
По запросу
27
COLLAR (8X20) art. 90513-MAT-000
По запросу
28
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
29
BULK HOSE, VACUUM (4.5X1000) (4.5X150) art. 95005-45001-20M
По запросу
30
BULK HOSE, VACUUM (4.5X1000) (4.5X600) art. 95005-45001-20M
По запросу
31
BULK HOSE, VACUUM (7.3X1000) (95005-75001-20M(95005-75001-2 art. 95005-75001-20M
По запросу
32
BOLT, FLANGE (8X35) art. 95701-08035-00
По запросу
