модель 2009 года
- Модель GL1800
- Код модели GL1800 4A

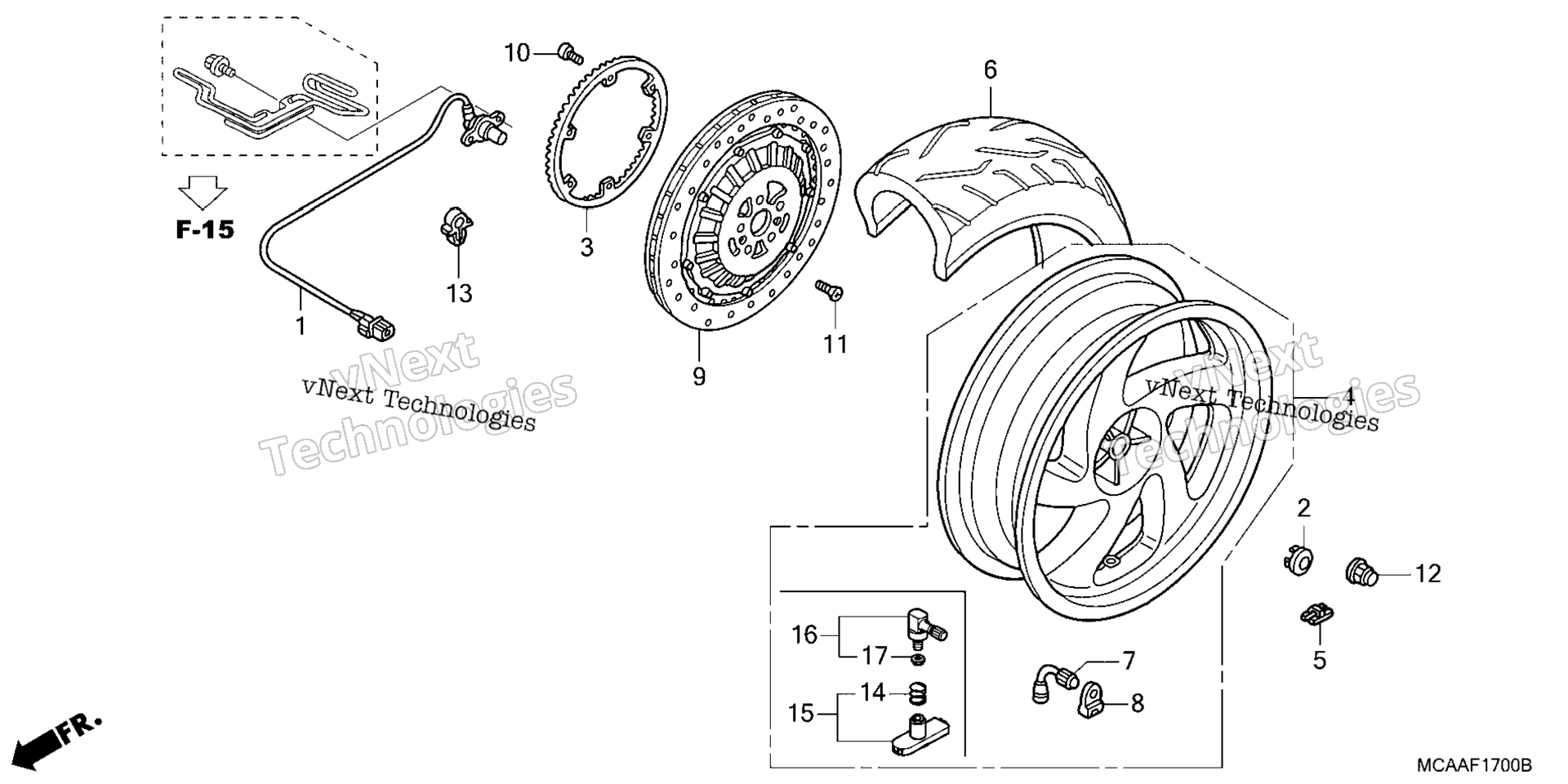

Схема заднего колеса для GL1800 4A
Схема
Детали
Номер
Наименование детали
Цена
2
CAP, RR. AXLE art. 42303-MT4-000
По запросу
4
WHEEL SUB-ASSY., RR. art. 42650-MCA-R32
По запросу
5
WEIGHT, BALANCE (10G) art. 42704-MCF-D60
По запросу
5
WEIGHT, BALANCE (20G) art. 42705-MCF-D60
По запросу
5
WEIGHT, BALANCE (30G) art. 42706-MCF-D60
По запросу
6
TIRE, RR. (180/60R16) (M/C 74H) (DUNLOP) art. 42711-MCA-A62
По запросу
9
DISK, RR. BRAKE art. 43250-MCA-013
По запросу
11
SCREW, FLAT (6X16) art. 90132-MCA-000
По запросу
12
NUT, WHEEL art. 90307-MCA-000
По запросу
14
SPRING, TPMS PLEASE REFER TO BULLETIN MTB55 art. 39401-MCA-R31
По запросу
15
SENSOR, TPMS art. 39411-MCA-R33
По запросу
16
VALVE ASSY., RIM PLEASE REFER TO BULLETIN MTB55 art. 42755-MCA-R31
По запросу
17
GROMMET, VALVE PLEASE REFER TO BULLETIN MTB55 art. 42758-MCA-R31
По запросу
