модель 2009 года
- Модель VTX1300
- Код модели VTX1300C AC

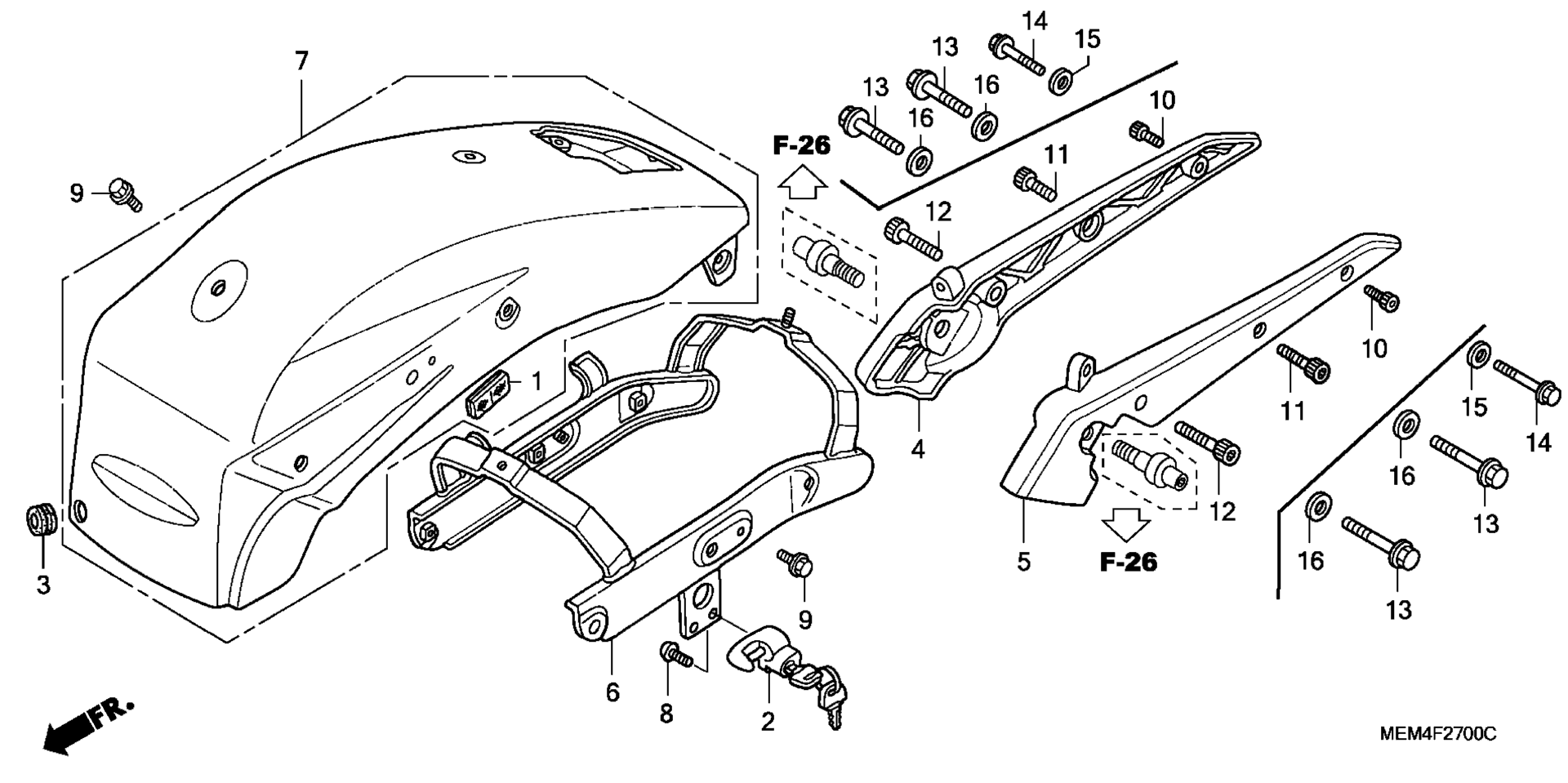

Схема задней части FENDER / GRAB RAIL для VTX1300C AC
Схема
Детали
Номер
Наименование детали
Цена
1
REFLECTOR, REFLEX art. 33741-MZ7-003
По запросу
2
HOLDER ASSY., HELMET (HONDALOCK) art. 50710-GCN-003
По запросу
3
GROMMET, OIL TUBE art. 55204-GJ2-000
По запросу
4
GRAB RAIL, R. art. 77330-MEM-631
По запросу
5
GRAB RAIL, L. art. 77340-MEM-631
По запросу
6
GRAB RAIL (INNER) art. 77350-MCH-000
По запросу
7
FENDER SET, RR. (TYPE1) (WL) art. 80110-MEM-840ZA
По запросу
7
FENDER SET, RR. (TYPE2) (WL) art. 80110-MEM-840ZB
По запросу
7
FENDER SET, RR. (TYPE3) (WL) art. 80110-MEM-840ZC
По запросу
7
FENDER SET, RR. (TYPE4) (WL) art. 80110-MEM-840ZD
По запросу
8
BOLT, ONE-WAY (6X12) art. 90105-KEB-620
По запросу
9
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
13
BOLT, SPECIAL FLANGE (10X45) art. 90102-KC2-770
По запросу
14
BOLT, SPECIAL FLANGE (8X31) art. 90122-KR3-000
По запросу
15
WASHER, PLAIN (8MM) art. 90501-MM8-610
По запросу
16
WASHER, PLAIN (10MM) art. 90502-MM8-610
По запросу
Другие схемы модели
Задняя часть FENDER / GRAB RAIL
