модель 2010 года
- Модель NT700
- Код модели NT700VA AC

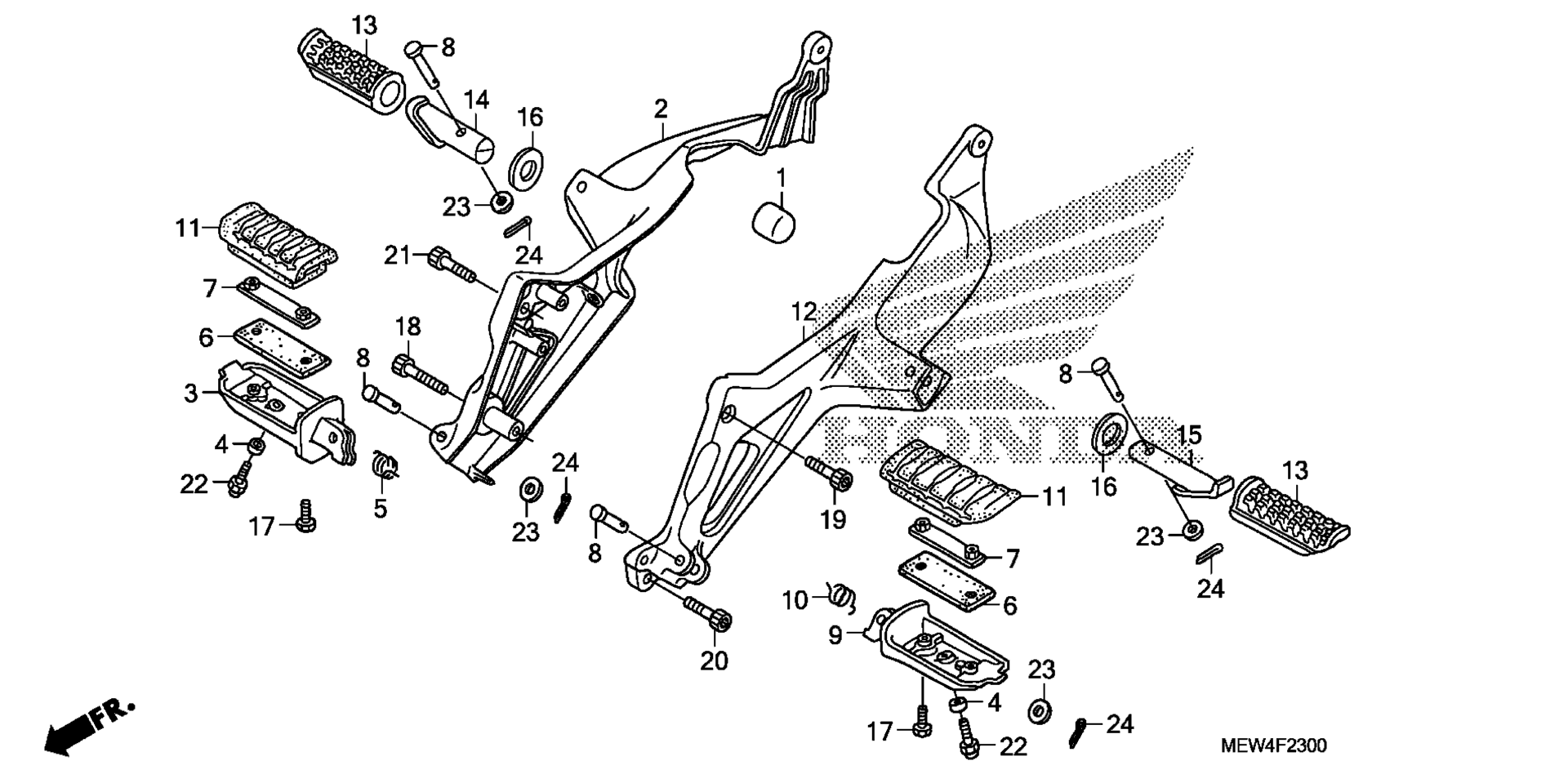

Схема подножка для NT700VA AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, FUEL TANK (A) art. 17611-GF8-000
По запросу
2
HOLDER, R. STEP art. 50600-MEW-920
По запросу
3
ARM, R. STEP (COO) art. 50612-MT3-000
По запросу
4
COLLAR, STEP (LOWER) art. 50615-MEW-920
По запросу
5
SPRING, R. STEP RETURN art. 50617-MBL-610
По запросу
6
RUBBER art. 50618-MBL-610
По запросу
7
PLATE, STEP SETTING art. 50619-MBL-610
По запросу
8
PIN, STEP BAR art. 50639-ML0-010
По запросу
9
ARM, L. STEP (COO) art. 50642-MT3-305
По запросу
10
SPRING, L. STEP RETURN art. 50644-MBL-610
По запросу
11
RUBBER, STEP (COO) art. 50661-MT3-000
По запросу
12
HOLDER, L. STEP art. 50700-MEW-920
По запросу
13
RUBBER, PILLION STEP (COO) art. 50710-KET-305
По запросу
14
BAR, R. PILLION STEP (COO) art. 50711-MEW-305
По запросу
15
BAR, L. PILLION STEP (COO) art. 50712-MEW-305
По запросу
16
PLATE, PILLION STEP SIDE art. 50715-MEW-920
По запросу
17
BOLT, MAIN STEP RUBBER SETTING art. 90115-MT3-000
По запросу
18
BOLT, SOCKET (8X55) art. 90156-MBL-610
По запросу
19
BOLT, SOCKET (8X32) art. 90156-MCW-D00
По запросу
20
BOLT, SOCKET (8X18) art. 90109-MB0-000
По запросу
21
BOLT, SOCKET (8X22) art. 90157-ME9-000
По запросу
22
BOLT, CAP (8X25) art. 92501-08025-0A
По запросу
23
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
24
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
