модель 2011 года
- Модель CBR1000RR
- Код модели CBR1000RR 2A

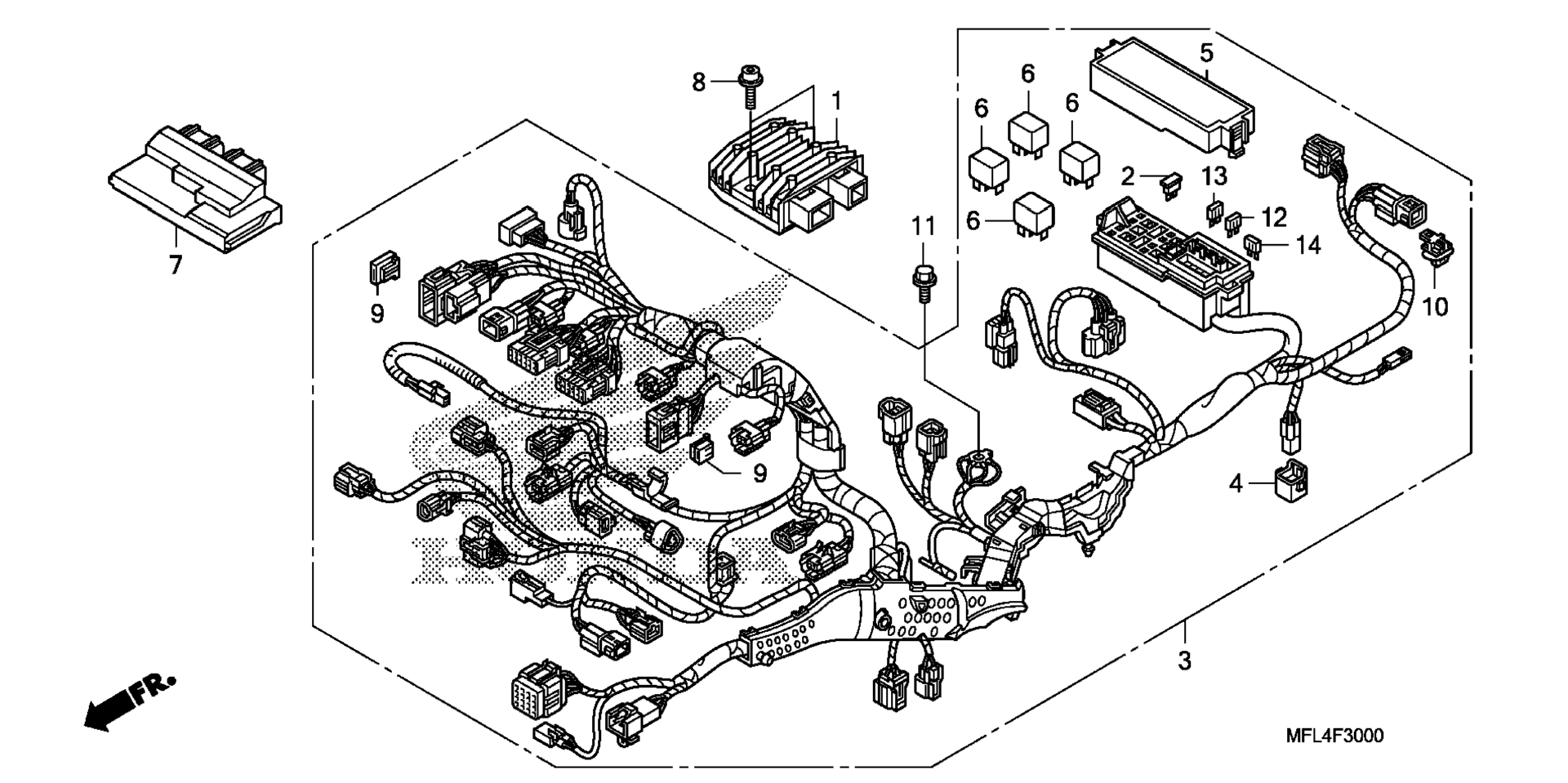

Схема жгута проводов (CBR1000RR) для CBR1000RR 2A
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER, REGULATOR art. 31600-KVZ-631
По запросу
2
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
3
WIRE HARNESS art. 32100-MFL-690
По запросу
4
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
5
COVER (UPPER) art. 38252-MFJ-D01
По запросу
6
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
7
PGM-FI UNIT art. 38770-MFL-A21
По запросу
8
BOLT, FLANGE SOCKET (6X22) art. 90091-MM5-640
По запросу
9
HOLDER, BRACKET (RED) art. 91554-SM4-003
По запросу
10
CLIP, CONNECTOR (DARK GREEN) art. 91565-S0X-003
По запросу
11
BOLT, FLANGE (6X12) art. 96300-06012-00
По запросу
12
FUSE, MINI (10A) art. 98200-41000
По запросу
13
FUSE, MINI (20A) art. 98200-42000
По запросу
14
FUSE, MINI (30A) art. 98200-43000
По запросу
