модель 2011 года
- Модель CBR1000RR
- Код модели CBR1000RR 3AC

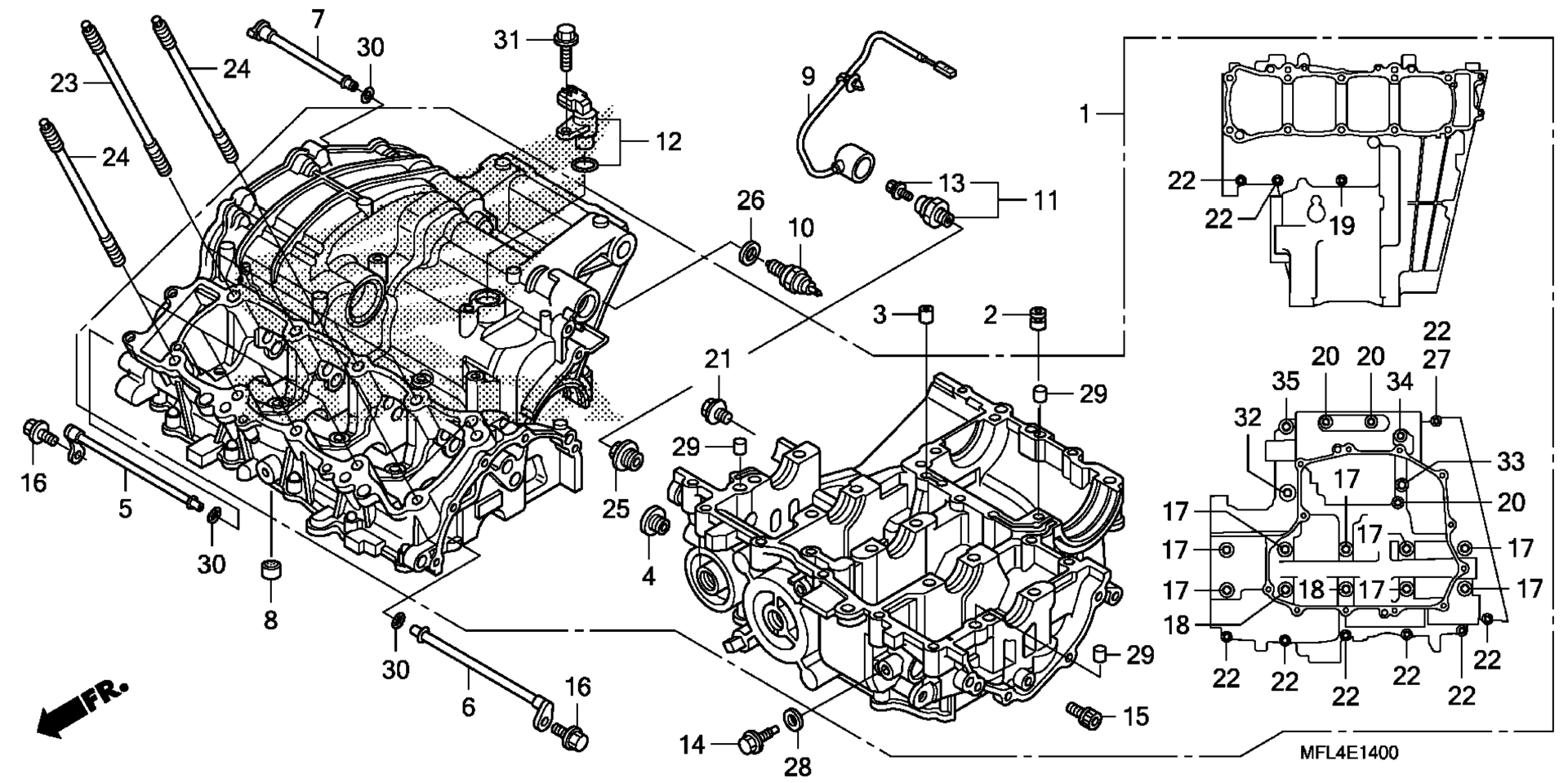

Схема картера для CBR1000RR 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MFL-000
По запросу
2
ORIFICE art. 11206-MFL-000
По запросу
3
ORIFICE (1.1MM) art. 11207-MFL-000
По запросу
4
BOLT, SEALING (20MM) art. 12208-PR3-000
По запросу
5
PIPE, R. OIL JET art. 15330-MFL-000
По запросу
6
PIPE, L. OIL JET art. 15340-MFL-000
По запросу
7
PIPE, TRANSMISSION OIL JET art. 15350-MFL-000
По запросу
8
ORIFICE (1MM) art. 15351-MFJ-D00
По запросу
9
SUB-HARNESS, ENGINE art. 32101-MFL-760
По запросу
10
SWITCH ASSY., NEUTRAL art. 35600-MFJ-D01
По запросу
11
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
12
SENSOR ASSY., SPEED art. 37700-MFL-761
По запросу
14
BOLT, SPECIAL (6X18) art. 90004-MM5-000
По запросу
15
BOLT, SOCKET (8X12) art. 90010-MEL-000
По запросу
16
BOLT, KNOCK (6MM) art. 90011-MFJ-D00
По запросу
17
BOLT, FLANGE (9X105) art. 90015-MFL-003
По запросу
18
BOLT, FLANGE (9X126) art. 90016-MFL-003
По запросу
19
BOLT, FLANGE (7X60) art. 90017-MEL-000
По запросу
20
BOLT, FLANGE (7X50) art. 90017-MFL-000
По запросу
21
BOLT, SEALING (8MM) art. 90019-MAT-000
По запросу
22
BOLT, FLANGE (7X40) art. 90019-MFA-D00
По запросу
23
BOLT, STUD (9X145.5) art. 90032-MFL-000
По запросу
24
BOLT, STUD (9X134) art. 90033-MFL-000
По запросу
25
BOLT, SEALING (22MM) art. 90048-MFL-000
По запросу
26
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
27
WASHER, SEALING (7MM) art. 90447-KE1-000
По запросу
28
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
29
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
30
O-RING (4.8X1.9) art. 91313-MA6-005
По запросу
32
BOLT, FLANGE (8X50) art. 95701-08050-00
По запросу
33
BOLT, FLANGE (8X55) art. 95701-08055-07
По запросу
34
BOLT, FLANGE (8X80) art. 95701-08080-00
По запросу
35
BOLT, FLANGE (10X60) art. 95701-10060-00
По запросу
