модель 2011 года
- Модель VT1300
- Код модели VT1300CX 2A

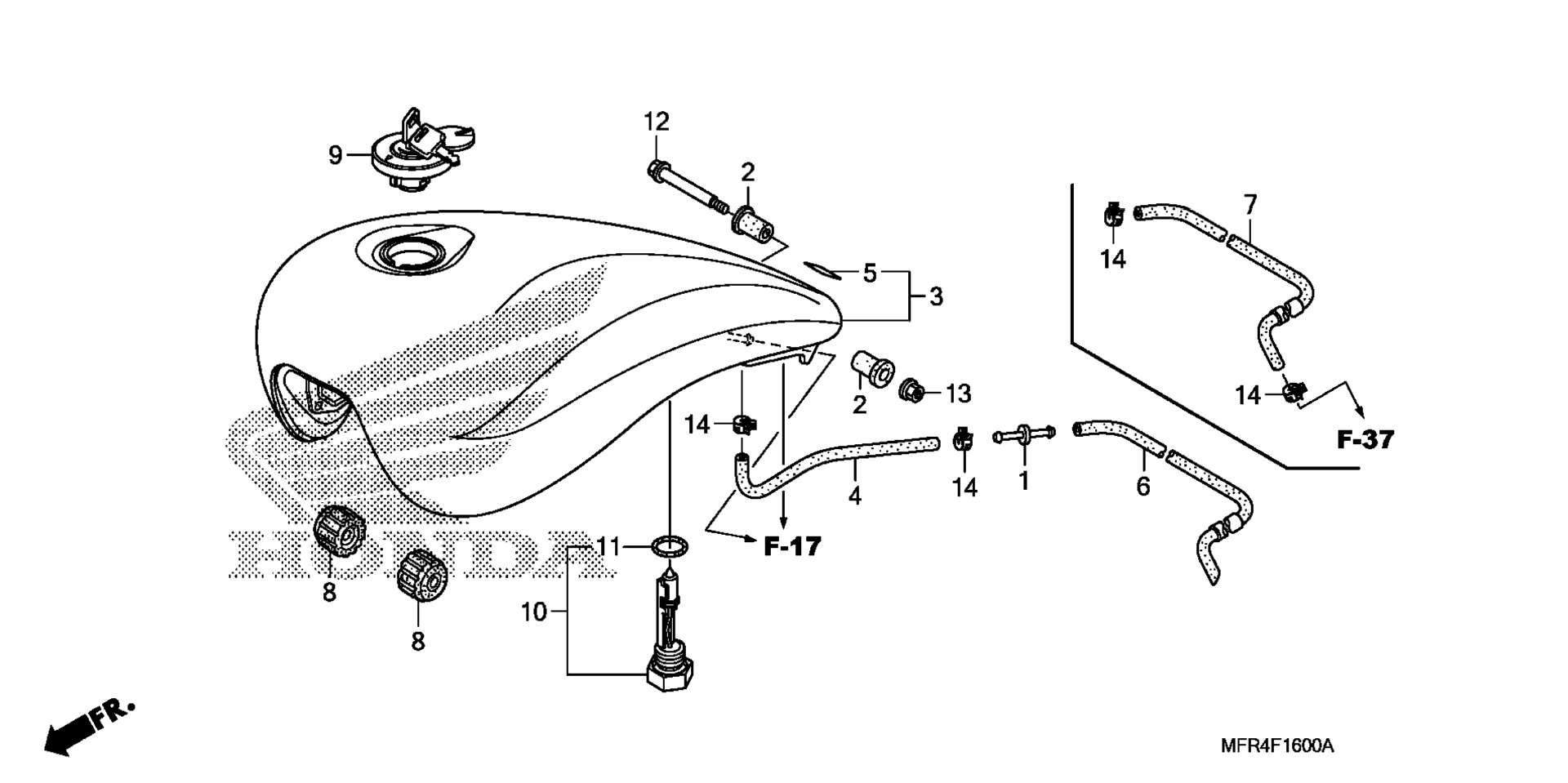

Схема топливного бака для VT1300CX 2A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, FUEL TUBE art. 16958-GJ6-000
По запросу
2
CUSHION, FUEL TANK PIVOT art. 17506-MBR-000
По запросу
3
TANK SET, FUEL *NH341P* (PEARL FADELESS WHITE) art. 17520-MFR-670ZH
По запросу
4
TUBE, FUEL TANK BREATHER art. 17528-MCV-K00
По запросу
5
TAPE, TANK GUARD art. 17528-MR4-900
По запросу
6
TUBE, BREATHER art. 17529-MFR-670
По запросу
8
CUSHION, FR. FUEL TANK art. 17611-KE8-000
По запросу
9
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
10
SENSOR ASSY., FUEL RESERVE art. 37810-MER-D01
По запросу
11
GASKET, FUEL RESERVE SENSOR art. 37811-MB1-008
По запросу
12
BOLT, TANK HINGE art. 90135-MFR-670
По запросу
13
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
14
CLAMP, TUBE (8.0) art. 90652-KSJ-A21
По запросу
Другие схемы модели
Топливный бак
