модель 2011 года
- Модель VT1300
- Код модели VT1300CX A

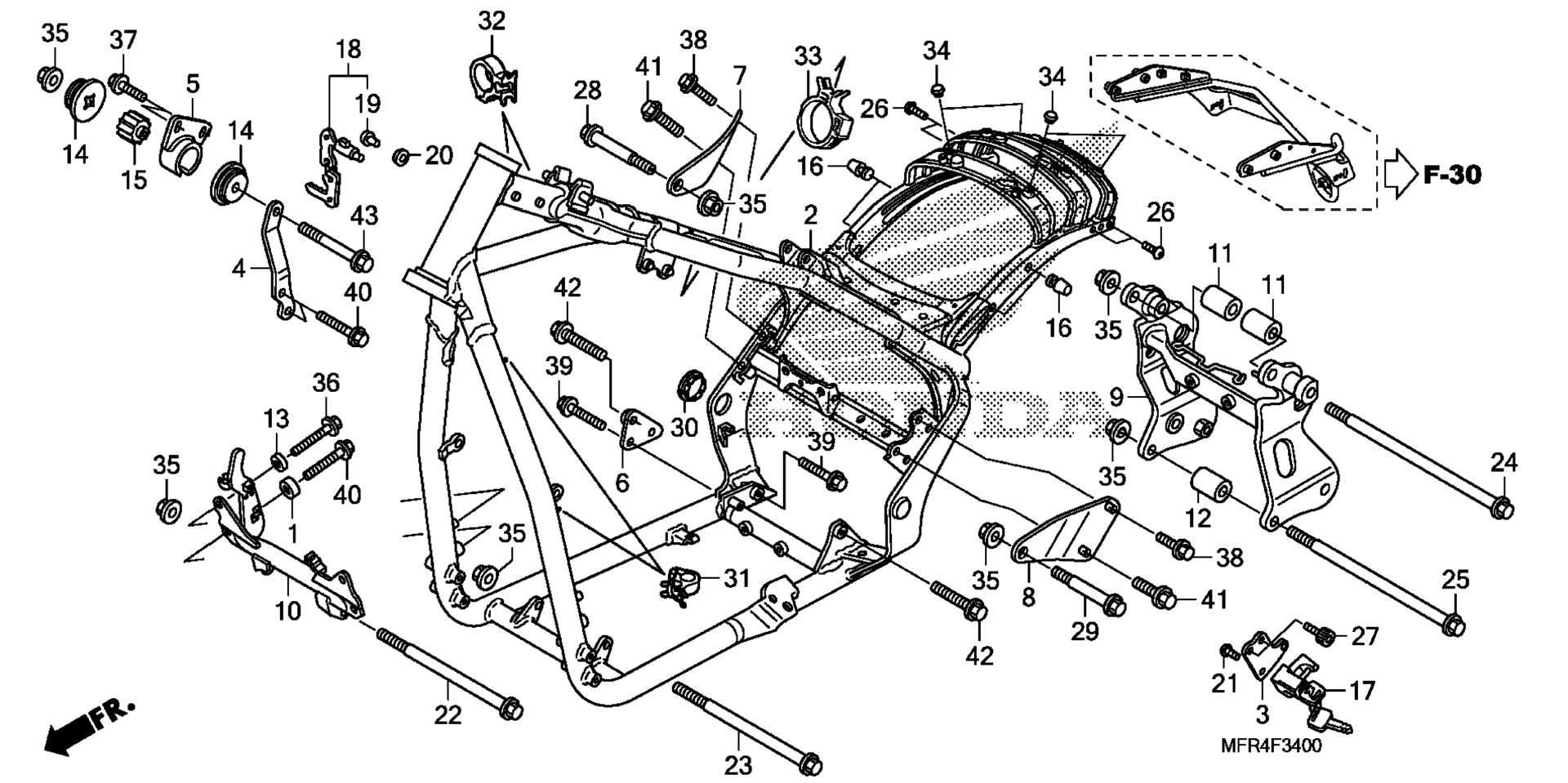

Схема рамы для VT1300CX A
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR B, MUFFLER STAY art. 18309-GN3-670
По запросу
2
FRAME *YR256M* (MAT AXIS ORANGE METALLIC) art. 50100-MFR-670ZE
По запросу
2
FRAME *R337M* (BORDEAUX RED METALLIC) art. 50100-MFR-670ZD
По запросу
3
BRACKET, HELMET HOLDER art. 50165-MFR-670
По запросу
4
PLATE, ENGINE HANGER (LOWER) art. 50202-MFR-670
По запросу
5
PLATE, ENGINE HANGER CENTER art. 50203-MFR-670
По запросу
6
PLATE, RR. ENGINE MOUNT (LOWER) (RH) art. 50204-MFR-670
По запросу
7
PLATE, R. RR. ENGINE HANGER (UPPER) art. 50207-MFR-670
По запросу
8
PLATE, L. RR. ENGINE HANGER (UPPER) art. 50208-MFR-670
По запросу
9
PLATE, PIVOT MOUNT art. 50210-MFR-670
По запросу
10
PIPE, FR. CROSS art. 50220-MFR-670
По запросу
11
COLLAR, ENGINE HANGER (24X41.5) art. 50221-MFR-670
По запросу
12
COLLAR, ENGINE HANGER (24X32) art. 50223-MFR-670
По запросу
13
COLLAR A, FR. CROSS PIPE art. 50232-MFR-670
По запросу
14
Подушка двигателя art. 50302-HN8-003
от 1 292 ₽
15
Подушка двигателя Honda art. 50305-HN8-003
По запросу
16
RUBBER A, STOPPER art. 50352-428-000
По запросу
17
HOLDER ASSY., HELMET (COO) art. 50710-GCN-003
По запросу
18
LOCK SET, HANDLEBAR art. 53600-MFR-AC0
По запросу
19
RIVET (4.1MM) art. 53603-MFR-AC1
По запросу
20
WASHER (4.5MM) art. 53604-098-941
По запросу
21
BOLT, ONE-WAY (6X12) art. 90105-KEB-620
По запросу
22
BOLT, FLANGE (10X148) art. 90110-MFR-670
По запросу
23
BOLT, FLANGE (10X151) art. 90111-MFR-670
По запросу
24
BOLT, FLANGE (10X235.5) art. 90112-MFR-670
По запросу
25
BOLT, FLANGE (10X212) art. 90117-MFR-670
По запросу
26
SCREW, PAN (6X14) art. 90118-MR1-000
По запросу
27
BOLT, TORX (6X13) art. 90130-MEW-D20
По запросу
28
BOLT, FLANGE (10X52) art. 90154-MFR-670
По запросу
29
BOLT, FLANGE (10X66) art. 90155-MFR-670
По запросу
30
CAP, R. LOCK NUT art. 90312-MB0-700
По запросу
31
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
32
CLIP, CABLE (15MM) art. 90690-GHB-651
По запросу
33
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
34
PLUG, HOLE art. 90852-446-630
По запросу
35
NUT, FLANGE (10MM) art. 90303-428-900
По запросу
36
BOLT, FLANGE (6X28) art. 95701-06028-07
По запросу
37
BOLT, FLANGE (8X20) art. 95701-08020-07
По запросу
38
BOLT, FLANGE (8X25) art. 95701-08025-07
По запросу
39
BOLT, FLANGE (8X28) art. 95701-08028-07
По запросу
40
BOLT, FLANGE (8X30) art. 95701-08030-07
По запросу
41
BOLT, FLANGE (10X25) art. 95701-10025-07
По запросу
42
BOLT, FLANGE (10X32) art. 95701-10032-07
По запросу
43
BOLT, FLANGE (10X65) art. 95701-10065-07
По запросу
