модель 2011 года
- Модель VT1300
- Код модели VT1300CXA 2A

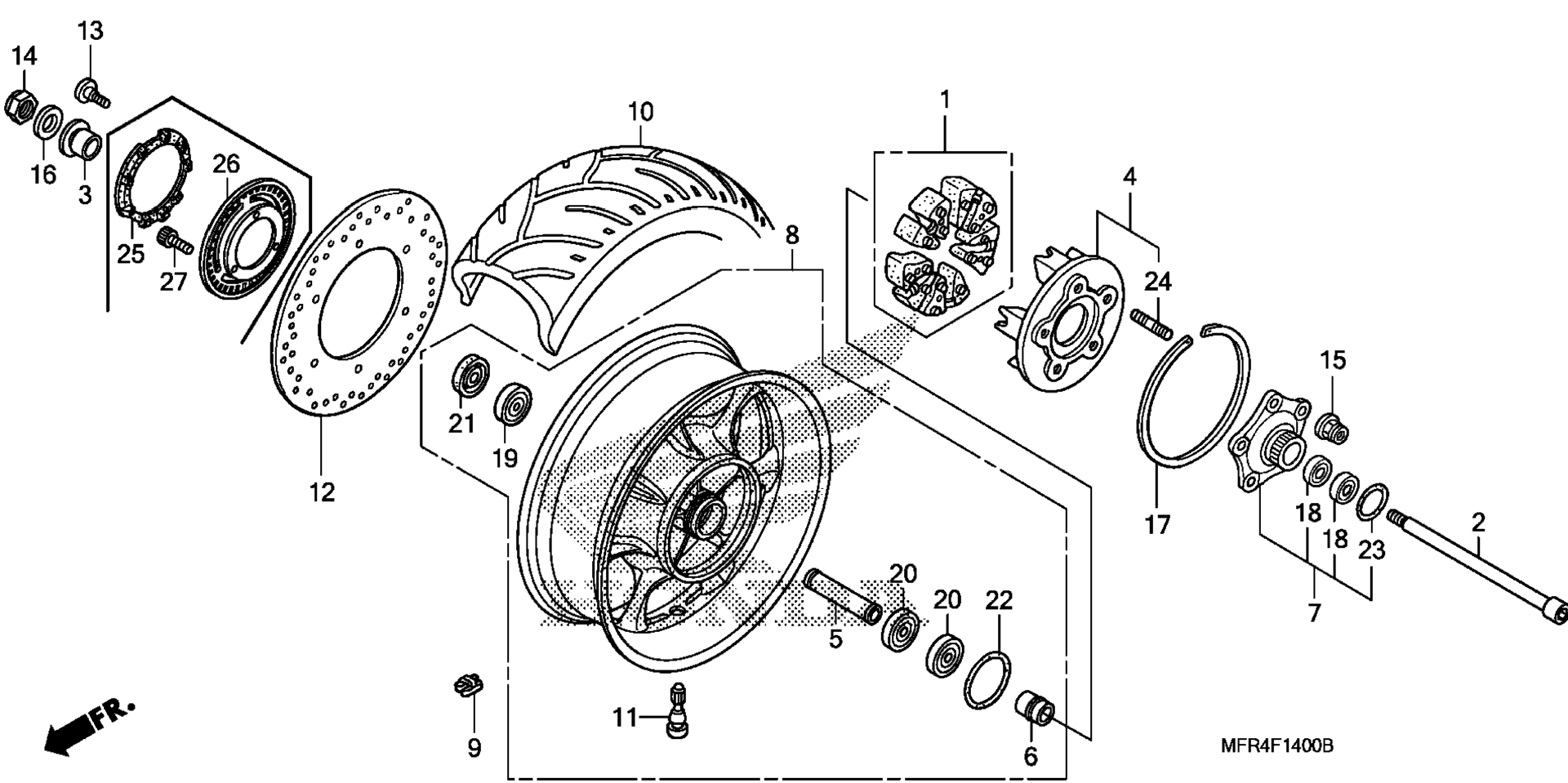

Схема заднего колеса для VT1300CXA 2A
Схема
Детали
Номер
Наименование детали
Цена
1
DAMPER SET, WHEEL art. 06410-MAZ-000
По запросу
2
AXLE, RR. WHEEL art. 42301-MFR-670
По запросу
3
COLLAR, RR. WHEEL art. 42312-MFR-670
По запросу
4
FLANGE B, FINAL DRIVEN art. 42614-MCH-000
По запросу
5
COLLAR, RR. AXLE DISTANCE art. 42620-MFR-670
По запросу
6
COLLAR A, RR. AXLE DISTANCE art. 42624-MFR-670
По запросу
7
FLANGE SET, FINAL DRIVEN art. 42630-MCH-000
По запросу
8
WHEEL SUB-ASSY., RR. (COO) art. 42650-MFR-406
По запросу
9
WEIGHT, BALANCE (10G) art. 42704-MER-D00
По запросу
9
WEIGHT, BALANCE (20G) art. 42705-MER-D00
По запросу
9
WEIGHT, BALANCE (30G) art. 42706-MER-D00
По запросу
10
TIRE, RR. (200/50R18 M/C 76H) (DUNLOP) art. 42711-MFR-671
По запросу
11
VALVE, RIM (DUNLOP) art. 42753-ML7-004
По запросу
12
DISK, RR. BRAKE art. 43251-MFR-A01
По запросу
13
BOLT, FR. DISK (8X24) (SAGA) art. 90105-KL8-741
По запросу
14
NUT, U (22MM) art. 90305-MCF-D01
По запросу
15
NUT, FLANGE (12MM) (FUSE RASHI) art. 90306-KF0-003
По запросу
16
WASHER (22X38X2.5) art. 90401-MAZ-000
По запросу
17
CIRCLIP (INNER) (188) art. 90651-MCH-000
По запросу
18
BEARING, RADIAL BALL (6905RS) art. 91052-KZ4-J21
По запросу
19
BEARING, RADIAL BALL (6205X2) art. 91053-MAZ-003
По запросу
20
BEARING, RADIAL BALL (60/28) art. 91053-MFR-671
По запросу
21
DUST SEAL (35X52X7.5) art. 91254-MEE-003
По запросу
22
O-RING (61X2) art. 91302-MA6-003
По запросу
23
O-RING (50.5X3.5) (NOK) art. 91358-MG9-003
По запросу
24
BOLT 2, STUD (12X32) art. 92900-12032-0E
По запросу
25
COVER, PULSER RING art. 42516-MFR-A00
По запросу
26
RING, FR. PULSER art. 44515-MFR-A00
По запросу
27
BOLT, TORX (5X10) art. 90131-KFK-630
По запросу
