модель 2011 года
- Модель VT750
- Код модели VT750RS 3AC

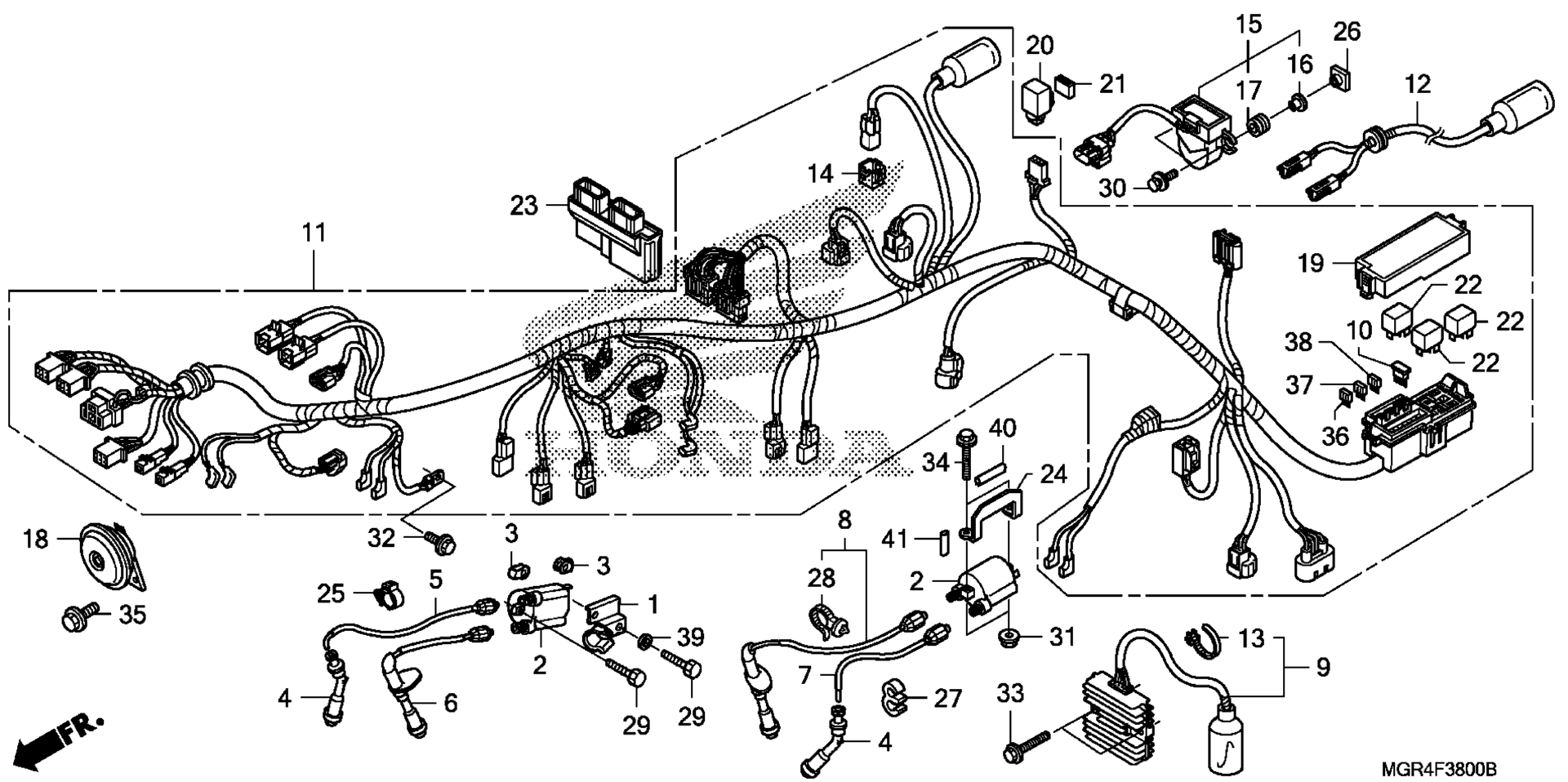

Схема жгута проводов для VT750RS 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, FUEL FEED HOSE art. 17541-MGR-670
По запросу
2
COIL, IGNITION art. 30510-MCC-003
По запросу
3
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
4
CAP ASSY., NOISE SUPPRESSOR art. 30700-KK6-153
По запросу
5
WIRE ASSY., R. FR. IGNITION art. 30771-MGR-671
По запросу
6
WIRE ASSY., L. FR. IGNITION art. 30772-MGR-671
По запросу
7
WIRE ASSY., L. RR. IGNITION art. 30773-MGR-671
По запросу
8
WIRE ASSY., R. RR. IGNITION art. 30774-MGR-671
По запросу
9
RECTIFIER ASSY., REGULATOR art. 31600-MGR-671
По запросу
10
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
11
WIRE HARNESS art. 32100-MGR-770
По запросу
12
SUB-HARNESS, RR. art. 32104-MGR-670
По запросу
13
BAND, WIRE HARNESS art. 32161-GFL-J41
По запросу
14
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
15
SENSOR ASSY., BANK ANGLE art. 35160-MGR-671
По запросу
16
COLLAR art. 35162-MN5-003
По запросу
17
GROMMET art. 35163-MN5-003
По запросу
18
HORN (HIGH) art. 38110-KSV-J00
По запросу
19
COVER (UPPER) art. 38252-MFJ-D01
По запросу
20
RELAY, TURN SIGNAL (MITSUBA) art. 38301-MEG-000
По запросу
21
SUSPENSION, TURN SIGNAL RELAY (MITSUBA) art. 38306-KK4-000
По запросу
22
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
23
PGM-FI UNIT art. 38770-MGR-773
По запросу
24
PLATE, HEAT art. 50331-MGR-670
По запросу
25
CLIP, RETURN HOSE art. 53781-SE0-952
По запросу
26
NUT, SPECIAL (4MM) art. 90300-GC8-000
По запросу
27
CLIP, HIGH TENSION CORD art. 90658-ZA0-930
По запросу
28
CLIP, HARNESS BAND (145MM) (BLACK) art. 91541-S0A-003
По запросу
29
BOLT, HEX. (6X25) art. 92101-06025-4J
По запросу
30
BOLT-WASHER (4X25) art. 93404-04025-08
По запросу
31
NUT, FLANGE (6MM) art. 94050-06070
По запросу
32
BOLT, FLANGE (6X8) art. 95701-06008-00
По запросу
33
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
34
BOLT, FLANGE (6X28) art. 95701-06028-07
По запросу
35
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
36
FUSE, MINI (10A) art. 98200-41000
По запросу
37
FUSE, MINI (20A) art. 98200-42000
По запросу
38
FUSE, MINI (30A) art. 98200-43000
По запросу
39
WASHER, PLAIN (6MM) art. 90504-HW1-670
По запросу
40
TRIM, FUEL TANK art. 17516-HC0-000
По запросу
41
TRIM, FUEL TANK art. 17516-HC4-000
По запросу
