модель 2012 года
- Модель CBR1000RR
- Код модели CBR1000RR 2A

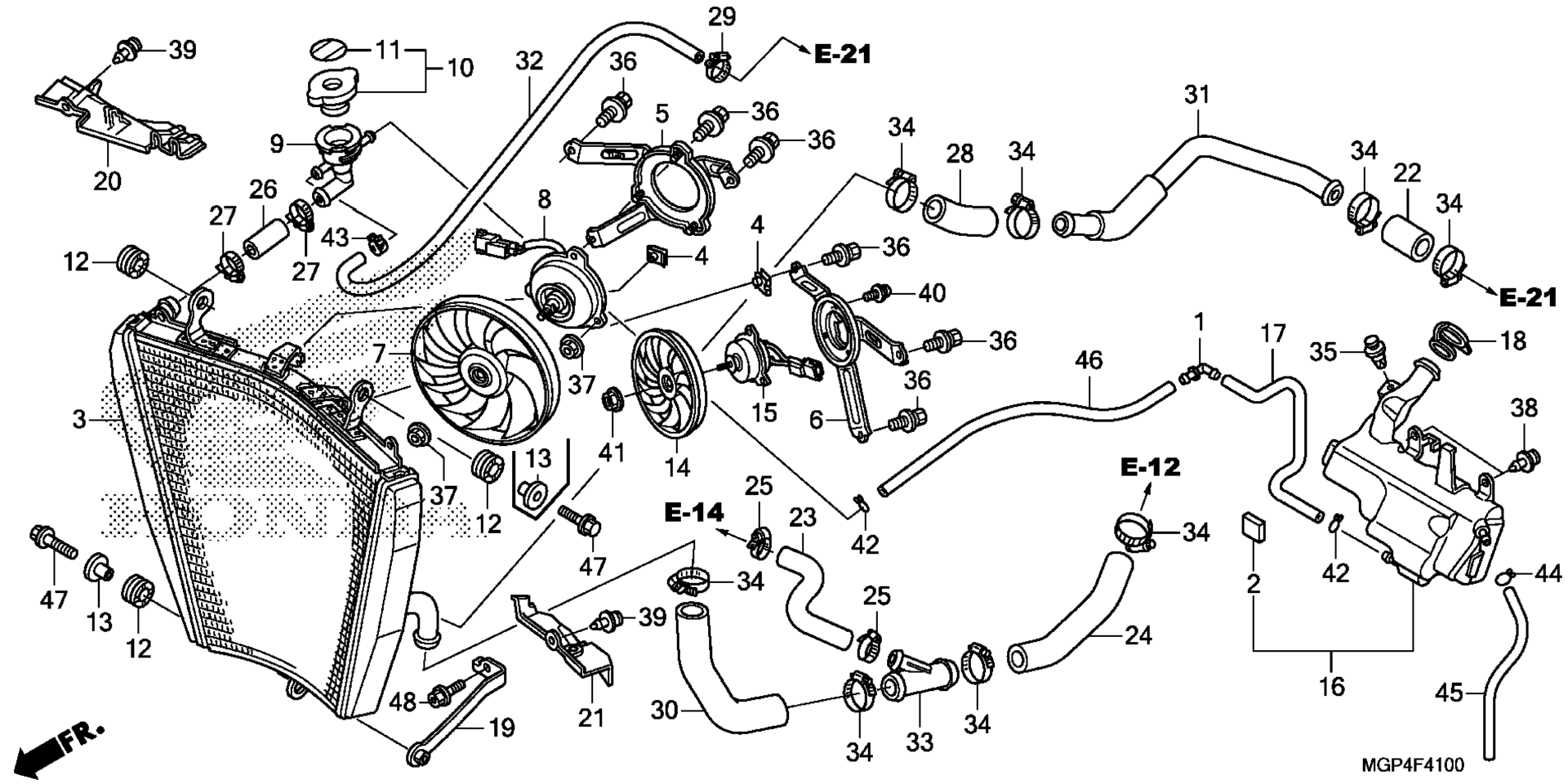

Схема радиатора для CBR1000RR 2A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT A, BREATHER art. 17357-GE1-670
По запросу
2
RUBBER, FUEL TANK art. 17525-GBC-300
По запросу
3
RADIATOR (COO) art. 19010-MGP-D01
По запросу
4
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
5
SHROUD, R. art. 19015-MFL-D21
По запросу
6
SHROUD, L. art. 19016-MFL-003
По запросу
7
FAN, COOLING art. 19020-MFA-D01
По запросу
8
MOTOR ASSY., FAN art. 19030-MFL-D21
По запросу
9
NECK, FILLER art. 19035-MFL-003
По запросу
10
CAP, RADIATOR (TOYO) art. 19037-GEE-710
По запросу
11
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
12
Втулка резиновая Honda art. 19051-KA3-830
По запросу
13
COLLAR, RADIATOR MOUNTING art. 19052-MAC-680
По запросу
14
FAN, COOLING art. 19070-MFL-003
По запросу
15
MOTOR ASSY., FAN art. 19080-MFL-003
По запросу
16
TANK, RADIATOR RESERVE (COO) art. 19101-MFL-000
По запросу
17
TUBE, RESERVE TANK art. 19106-MFL-000
По запросу
18
CAP, RESERVE TANK art. 19109-KPC-640
По запросу
19
STAY, RADIATOR (LOWER) art. 19113-MFL-000
По запросу
20
GUARD, R. RADIATOR art. 19128-MFL-010
По запросу
21
GUARD, L. RADIATOR art. 19129-MFL-000
По запросу
22
HOSE, R. RADIATOR (UPPER) art. 19502-MFJ-D00
По запросу
23
HOSE, OIL COOLER art. 19502-MFL-000
По запросу
24
HOSE A, RADIATOR art. 19503-MFL-000
По запросу
25
CLAMP, WATER HOSE (25MM) art. 19504-KY1-003
По запросу
26
HOSE, FILLER NECK art. 19504-MFL-000
По запросу
27
CLAMP A, WATER HOSE art. 19505-KS6-700
По запросу
28
HOSE A, WATER art. 19505-MFL-000
По запросу
29
CLAMP, RADIATOR HOSE art. 19507-MAT-000
По запросу
30
HOSE B, L. RADIATOR art. 19508-MGP-D00
По запросу
31
PIPE, WATER art. 19509-MFL-000
По запросу
32
TUBE, WATER art. 19511-MFL-000
По запросу
33
JOINT, HOSE (THREE-WAY) art. 19514-MFJ-D00
По запросу
34
CLAMP, WATER HOSE (35MM) art. 19504-MGP-000
По запросу
35
RIVET, PUSH art. 90116-MCS-G00
По запросу
36
BOLT-WASHER (6X12) art. 90120-GHB-601
По запросу
37
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
38
CLIP, BODY COVER art. 90683-GR1-003
По запросу
39
CLIP, PANEL FIXING *NH1* (BLACK) art. 91549-MW0-790ZA
По запросу
40
SCREW-WASHER (4X6) art. 93891-04006-07
По запросу
41
NUT, FLANGE (3MM) art. 90315-MFL-003
По запросу
41
NUT, HEX. (3MM) art. 94001-03000-0S
По запросу
42
CLIP, TUBE (B10) art. 95002-02100
По запросу
43
CLAMP, TUBE (D12.5) art. 95002-41250-08
По запросу
44
CLIP, TUBE (C9) art. 95002-50000
По запросу
45
BULK HOSE, VACUUM (5X3000) (5X580) art. 95005-50003-30M
По запросу
46
BULK HOSE, VACUUM (5.5X3000) (5.3X550) art. 95005-55003-20M
По запросу
47
Болт 6х25 Honda art. 96001-06025-00
По запросу
48
BOLT, FLANGE (6X16) art. 96300-06016-00
По запросу
