модель 2012 года
- Модель GL1800
- Код модели GL1800 5A

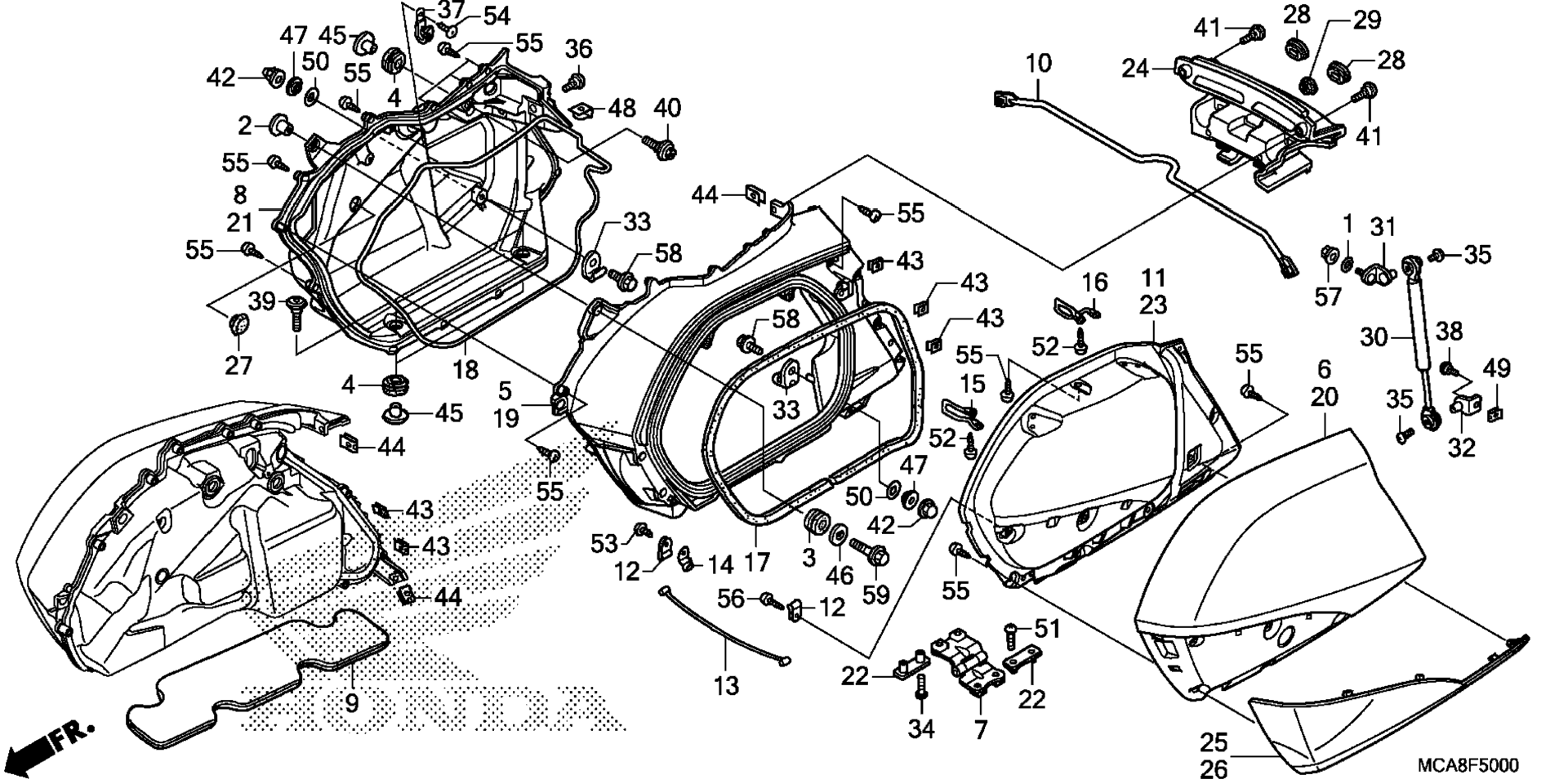

Схема кофр для GL1800 5A
Схема
Детали
Номер
Наименование детали
Цена
1
O-RING (4.8X1.9) art. 15142-PE0-000
По запросу
2
COLLAR, RADIATOR MOUNTING art. 19052-KA3-710
По запросу
3
RUBBER, HEADLIGHT GUARD art. 61320-KZ9-000
По запросу
4
RUBBER, SADDLEBAG MOUNTING art. 80201-MCA-000
По запросу
5
BODY, R. SADDLEBAG *B197M* (GLINT WAVE BLUE METALLIC) art. 81211-MCA-S40ZA
По запросу
5
BODY, R. SADDLEBAG *NHB01* (GRAPHITE BLACK) art. 81211-MCA-S40ZB
По запросу
5
BODY, R. SADDLEBAG *NH341P* (PEARL FADELESS WHITE) art. 81211-MCA-S40ZC
По запросу
5
BODY, R. SADDLEBAG *R345C* (CANDY ALIZARIN RED) art. 81211-MCA-S40ZD
По запросу
6
LID, R. SADDLEBAG *B197M* (GLINT WAVE BLUE METALLIC) art. 81221-MCA-S40ZA
По запросу
6
LID, R. SADDLEBAG *NHB01* (GRAPHITE BLACK) art. 81221-MCA-S40ZB
По запросу
6
LID, R. SADDLEBAG *NH341P* (PEARL FADELESS WHITE) art. 81221-MCA-S40ZC
По запросу
6
LID, R. SADDLEBAG *R345C* (CANDY ALIZARIN RED) art. 81221-MCA-S40ZD
По запросу
7
HINGE, SADDLEBAG art. 81230-MCA-S40
По запросу
8
PANEL, R. SADDLEBAG art. 81231-MCA-S40
По запросу
9
GUARD, SADDLEBAG HEAT art. 81232-MCA-A40
По запросу
10
PIPE, CROSS art. 81233-MCA-S40
По запросу
11
INNER LID, R. SADDLEBAG art. 81241-MCA-S40
По запросу
12
STAY B, LID STOPPER art. 81254-MN5-000
По запросу
13
CABLE, SADDLEBAG STOPPER art. 81259-MCA-S40
По запросу
14
GUIDE, STOPPER CABLE art. 81292-MCA-000
По запросу
15
ROD A, SADDLEBAG STRIKER art. 81321-MCA-780
По запросу
16
ROD B, SADDLEBAG STRIKER art. 81322-MCA-780
По запросу
17
RUBBER, SADDLEBAG SEAL art. 81350-MCA-S40
По запросу
18
RUBBER, BACK PANEL SEAL art. 81351-MCA-S40
По запросу
19
BODY, L. SADDLEBAG *R345C* (CANDY ALIZARIN RED) art. 81411-MCA-S40ZD
По запросу
19
BODY, L. SADDLEBAG *NHB01* (GRAPHITE BLACK) art. 81411-MCA-S40ZB
По запросу
19
BODY, L. SADDLEBAG *B197M* (GLINT WAVE BLUE METALLIC) art. 81411-MCA-S40ZA
По запросу
19
BODY, L. SADDLEBAG *NH341P* (PEARL FADELESS WHITE) art. 81411-MCA-S40ZC
По запросу
20
LID, L. SADDLEBAG *B197M* (GLINT WAVE BLUE METALLIC) art. 81421-MCA-S40ZA
По запросу
20
LID, L. SADDLEBAG *NHB01* (GRAPHITE BLACK) art. 81421-MCA-S40ZB
По запросу
20
LID, L. SADDLEBAG *NH341P* (PEARL FADELESS WHITE) art. 81421-MCA-S40ZC
По запросу
20
LID, L. SADDLEBAG *R345C* (CANDY ALIZARIN RED) art. 81421-MCA-S40ZD
По запросу
21
PANEL, L. SADDLEBAG art. 81431-MCA-S40
По запросу
22
WASHER, HINGE SETTING art. 81438-MN5-000
По запросу
23
INNER LID, L. SADDLEBAG art. 81441-MCA-S40
По запросу
24
COWL, RR. CENTER SADDLEBAG *NH341P* (PEARL FADELESS WHITE) art. 81501-MCA-S40ZC
По запросу
24
COWL, RR. CENTER SADDLEBAG *B197M* (GLINT WAVE BLUE METALLIC) art. 81501-MCA-S40ZA
По запросу
24
COWL, RR. CENTER SADDLEBAG *NHB01* (GRAPHITE BLACK) art. 81501-MCA-S40ZB
По запросу
24
COWL, RR. CENTER SADDLEBAG *R345C* (CANDY ALIZARIN RED) art. 81501-MCA-S40ZD
По запросу
25
COVER, R. SADDLEBAG LID art. 82213-MCA-S40
По запросу
26
COVER, L. SADDLEBAG LID art. 82513-MCA-S40
По запросу
27
GROMMET, DRAIN HOLE (25MM) art. 82871-671-000
По запросу
28
GROMMET, SIDE COVER art. 83551-MA6-000
По запросу
29
GROMMET, SIDE COVER art. 83551-376-000
По запросу
30
DAMPER, OPENER art. 83590-MCA-013
По запросу
31
PLATE, DAMPER MOUNTING (UPPER) art. 83591-MCA-000
По запросу
32
PLATE, DAMPER MOUNTING (LOWER) art. 83592-MCA-000
По запросу
33
STAY, TOOL SETTING (A) art. 89106-MN5-000
По запросу
34
BOLT, TORX (5X16) art. 90101-MCA-S40
По запросу
35
SCREW (5X12) art. 90104-964-000
По запросу
36
SCREW, PAN (6X14) art. 90106-KBV-000
По запросу
37
CLIP, TUBE art. 90106-KJ6-740
По запросу
38
SCREW, SPECIAL (5X12) art. 90106-MBY-000
По запросу
39
SCREW, SPECIAL (6MM) art. 90109-MCA-000
По запросу
40
SCREW, SPECIAL (6MM) art. 90119-MCA-000
По запросу
41
SCREW, SPECIAL (6MM) art. 90137-MCA-000
По запросу
42
NUT, CAP art. 90201-428-900
По запросу
43
NUT, CLIP (5MM) art. 90312-MT3-000
По запросу
44
NUT, SPRING (6MM) art. 90320-MM5-000
По запросу
45
COLLAR, SADDLEBAG MOUNTING art. 90501-MCA-000
По запросу
46
WASHER, FENDER MOUNTING art. 90506-430-000
По запросу
47
WASHER (6X20) art. 90512-KF9-900
По запросу
48
U-CLIP art. 90651-MFL-670
По запросу
49
NUT, CLIP (5MM) art. 90677-KAN-961
По запросу
50
O-RING (8.5X1.5) art. 91352-GAZ-930
По запросу
51
SCREW, PAN (5X16) art. 93500-05016-0G
По запросу
52
SCREW, TAPPING (5X16) art. 93901-25380
По запросу
53
SCREW, TAPPING (4X10) art. 93903-24280
По запросу
54
SCREW, TAPPING (5X10) art. 93903-25180
По запросу
55
SCREW, TAPPING (5X12) art. 93903-25280
По запросу
56
SCREW, TAPPING (5X16) art. 93903-25380
По запросу
57
NUT, FLANGE (5MM) art. 94050-05000
По запросу
58
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
59
BOLT, FLANGE (6X30) art. 96001-06030-00
По запросу
