модель 2012 года
- Модель GL1800
- Код модели GL1800 8A

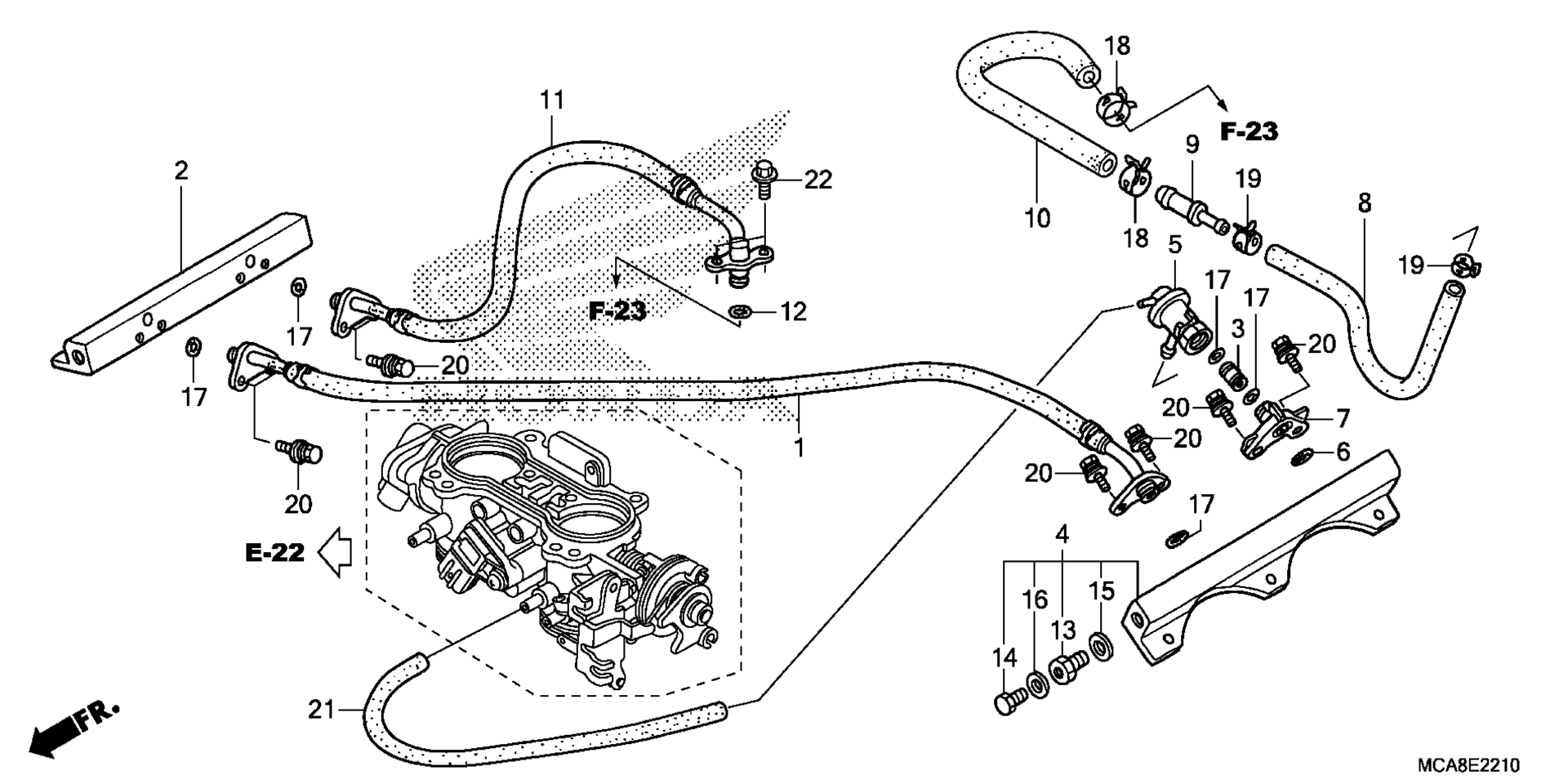

Схема дроссельного узла (TUBING) для GL1800 8A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, FUEL FEED art. 16527-MCA-A61
По запросу
2
PIPE, R. FUEL art. 16610-MCA-780
По запросу
3
JOINT, STRAIGHT art. 16614-MCA-000
По запросу
4
PIPE, L. FUEL art. 16620-MCA-780
По запросу
5
REGULATOR ASSY., PRESSURE art. 16740-MCA-003
По запросу
6
O-RING, PRESSURE REGULATOR art. 16741-PG7-005
По запросу
7
STAY, PRESSURE REGULATOR art. 16745-MCA-000
По запросу
8
HOSE, FUEL RETURN art. 17525-MCA-003
По запросу
9
JOINT, FUEL RETURN art. 17526-MCA-000
По запросу
10
HOSE A, FUEL RETURN art. 17527-MCA-A60
По запросу
11
HOSE, FUEL FEED art. 17528-MCA-A61
По запросу
12
O-RING (7.52X3.53) art. 17530-MCA-000
По запросу
13
BOLT, BANJO (12MM) art. 90008-MCA-000
По запросу
14
BOLT, SEALING (6MM) art. 90009-PP4-E01
По запросу
15
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
16
WASHER, SEALING (6MM) art. 90430-PD6-003
По запросу
17
O-RING (7.8X1.9) art. 91302-MCA-000
По запросу
18
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
19
CLAMP, FUEL HOSE (D10.5) art. 91406-SL4-931
По запросу
20
BOLT-WASHER (6X16) art. 93403-06016-00
По запросу
21
BULK HOSE, VACUUM (3.5X1000) (3.5X290) art. 95005-35001-20M
По запросу
22
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
