модель 2012 года
- Модель NC700 /X
- Код модели NC700X AC

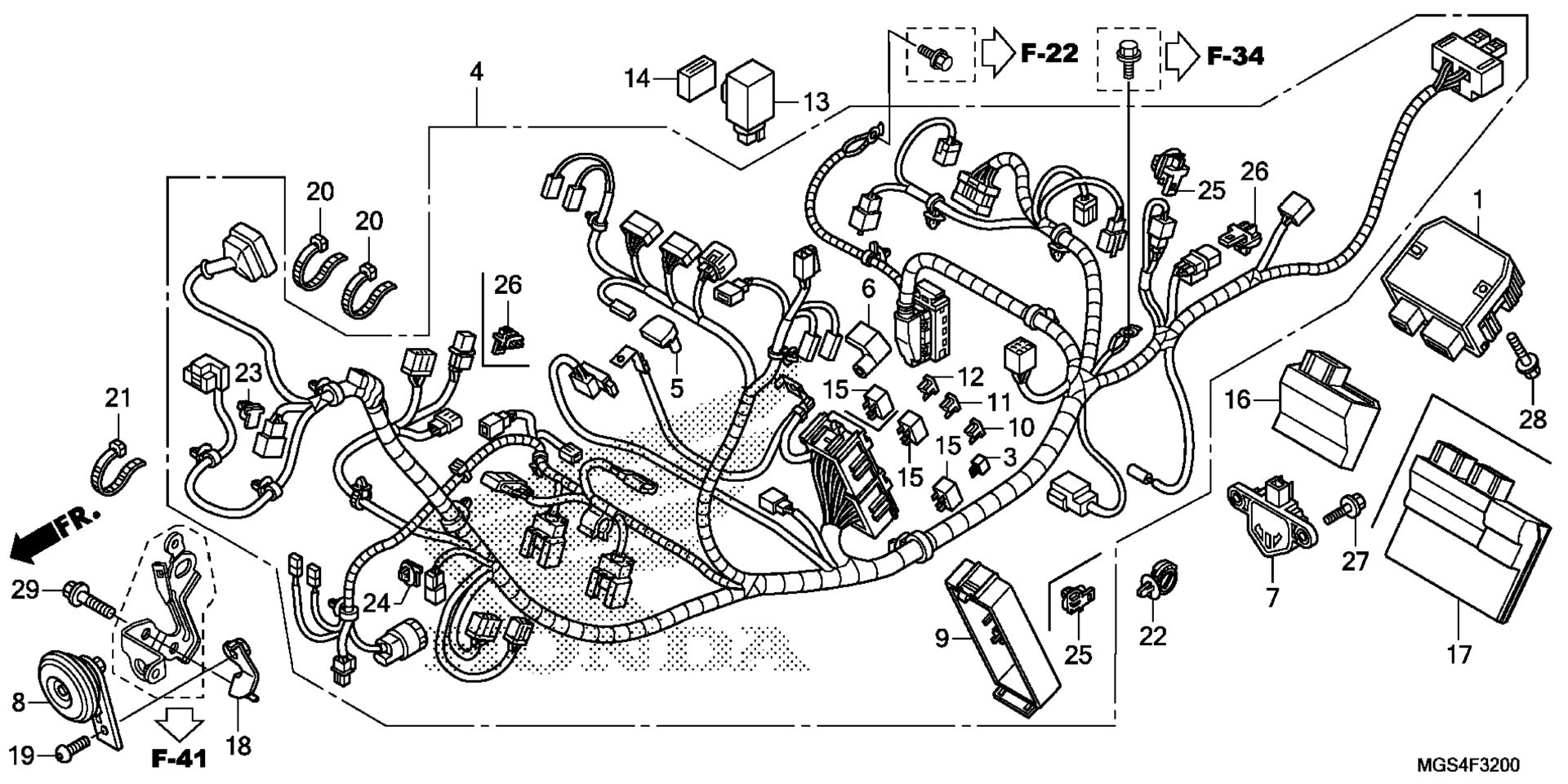

Схема жгута проводов для NC700X AC
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER, REGULATOR art. 31600-KVZ-631
По запросу
3
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
4
WIRE HARNESS art. 32100-MGS-A30
По запросу
7
SENSOR ASSY., BANK ANGLE art. 35160-MGS-D31
По запросу
8
HORN (HIGH) art. 38110-MEE-013
По запросу
9
COVER, POWER BOX art. 38201-MGS-D31
По запросу
10
FUSE, BLADE (7.5A) art. 38221-SNA-A31
По запросу
11
FUSE, BLADE (15A) art. 38221-SNA-A51
По запросу
13
RELAY, TURN SIGNAL (MITSUBA) art. 38301-MEW-921
По запросу
14
SUSPENSION, TURN SIGNAL RELAY (MITSUBA) art. 38306-KK4-000
По запросу
15
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
16
PGM-FI UNIT art. 38770-MGS-A33
По запросу
18
STAY, HORN art. 50311-MGS-D31
По запросу
19
BOLT, SOCKET (8X16) art. 90128-MGS-D30
По запросу
20
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
21
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
23
CLIP, CONNECTOR (BLACK) art. 91533-MGS-D30
По запросу
24
CLIP, CONNECTOR (DARK GRAY) art. 91534-SWA-003
По запросу
25
CLIP, CONNECTOR (DARK BROWN) art. 91535-TA0-003
По запросу
26
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
27
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
28
Болт 6х22 Honda art. 95701-06022-00
По запросу
29
BOLT, FLANGE (8X25) art. 95701-08025-08
По запросу
