модель 2012 года
- Модель ST 1300
- Код модели ST1300A AC

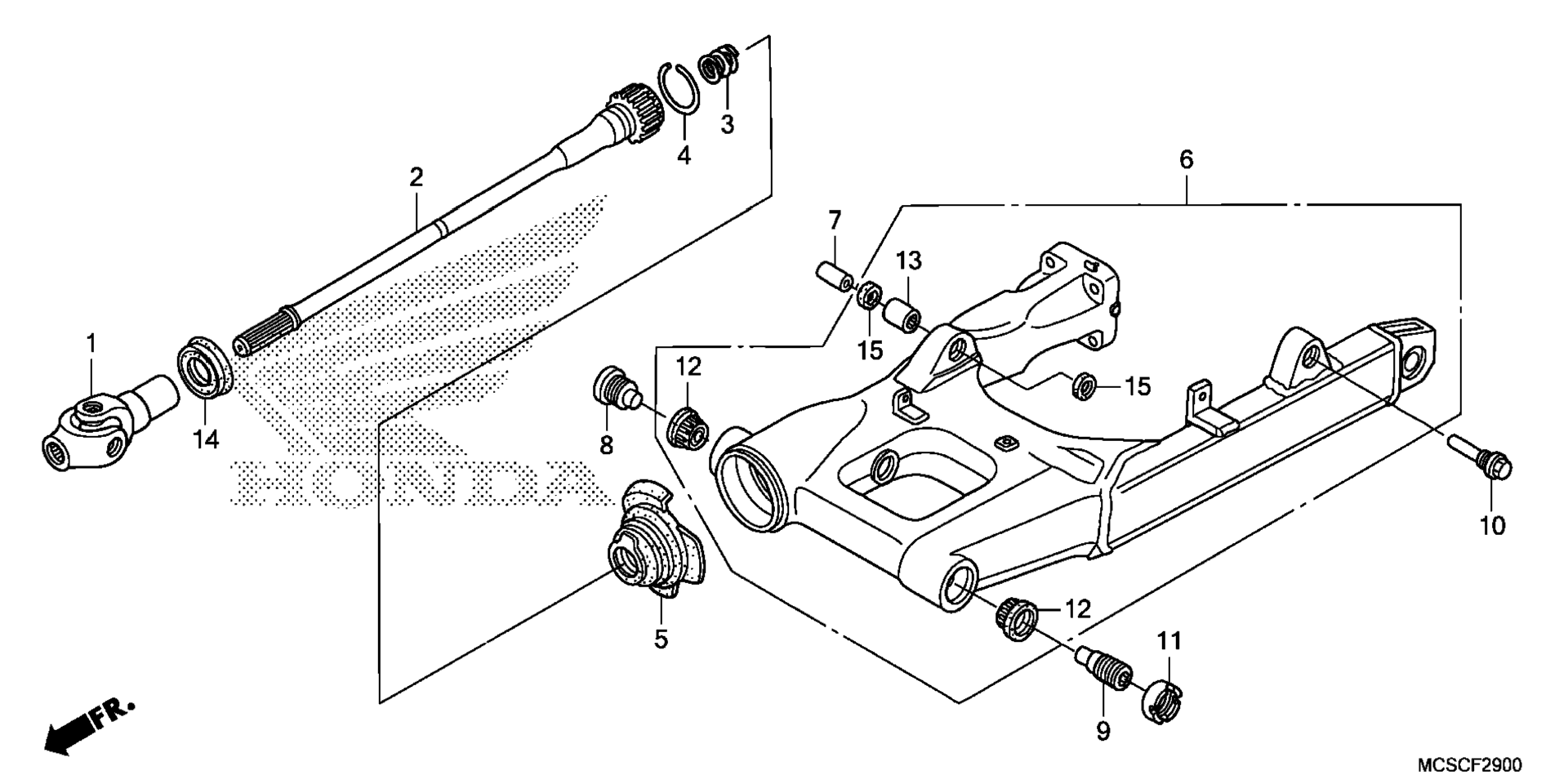

Схема маятниковая вилки для ST1300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, YOKE art. 40200-MCS-G00
По запросу
2
SHAFT, PROPELLER art. 40201-MCS-G00
По запросу
3
SPRING, PROPELLER SHAFT art. 40215-MCS-G00
По запросу
4
RING, STOPPER art. 40221-MB0-000
По запросу
5
BOOT, JOINT art. 52104-MCS-G00
По запросу
6
SWINGARM SUB-ASSY., RR. art. 52200-MCS-G00
По запросу
7
COLLAR, CUSHION CONNECTING ROD art. 52463-MAL-G00
По запросу
8
BOLT, R. SWINGARM PIVOT art. 90121-MCS-G03
По запросу
9
BOLT, L. SWINGARM PIVOT art. 90122-MCS-G01
По запросу
10
BOLT, BRAKE STOPPER art. 90158-MZ0-000
По запросу
11
NUT, SWINGARM PIVOT art. 90355-MCS-G00
По запросу
12
BEARING, TAPER ROLLER (25X47X15) art. 91066-MCA-003
По запросу
13
BEARING, NEEDLE (KOYO) art. 91071-KV3-005
По запросу
14
OIL SEAL (27X43X7) art. 91261-ME9-005
По запросу
15
Сальник подвески Honda art. 91262-KV3-831
По запросу
