модель 2012 года
- Модель ST 1300
- Код модели ST1300PA AC

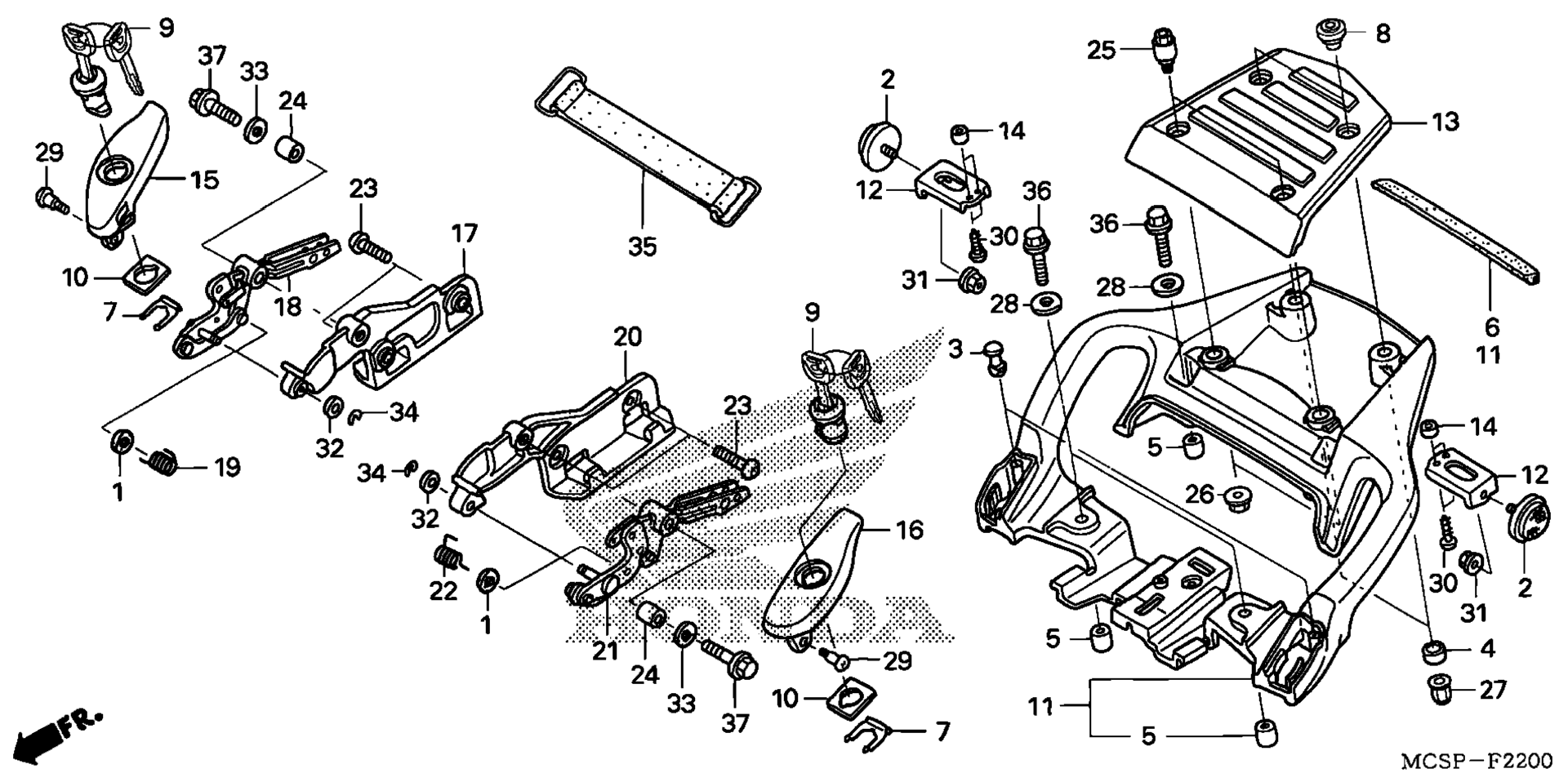

Схема gRAB RAIL (ST1300P / PA) для ST1300PA AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, RADIATOR MOUNTING art. 19113-MB1-870
По запросу
2
REFLECTOR, RR. REFLEX (RED) art. 33741-HB9-641
По запросу
3
PLUG, HEAD PIPE art. 50049-046-000
По запросу
4
COLLAR, ENGINE MOUNTING art. 50318-GE2-000
По запросу
5
COLLAR, TOP BRIDGE art. 53236-171-000
По запросу
6
RUBBER, SEAL art. 64121-MCS-G00
По запросу
7
SPRING, LOCK KEY SETTING art. 75581-GN8-920
По запросу
8
COLLAR, SINGLE SEAT COWL art. 77221-MCS-A30
По запросу
9
LOCK ASSY., GRAB RAIL LEVER art. 77226-MCS-G00
По запросу
10
WASHER, SEAT LOCK art. 77236-GZ5-000
По запросу
11
GRAB RAIL, RR. *NH295M* (SPARKLING SILVER METALLIC) art. 77310-MCS-770ZA
По запросу
12
STAY, SIDE REFLECTOR art. 77312-MCS-770
По запросу
13
COVER, GRAB RAIL CENTER art. 77313-MCS-G00
По запросу
14
COLLAR, REFLECTOR art. 77316-MCS-770
По запросу
15
LEVER, R. GRAB RAIL *NH295M* (SPARKLING SILVER METALLIC) art. 77340-MCS-G00ZB
По запросу
16
LEVER, L. GRAB RAIL *NH295M* (SPARKLING SILVER METALLIC) art. 77350-MCS-G00ZB
По запросу
17
HOLDER, R. SADDLEBAG art. 84240-MCS-G00
По запросу
18
LEVER, R. SADDLEBAG LOCK art. 84260-MCS-G00
По запросу
19
SPRING, R. GRAB RAIL LEVER art. 84273-MCS-G00
По запросу
20
HOLDER, L. SADDLEBAG art. 84340-MCS-G00
По запросу
21
LEVER, L. SADDLEBAG LOCK art. 84360-MCS-G00
По запросу
22
SPRING, L. GRAB RAIL LEVER art. 84373-MCS-G00
По запросу
23
BOLT, SOCKET (8X22) art. 90100-GCT-J50
По запросу
24
COLLAR, SADDLEBAG HOLDER PIVOT art. 90123-MCS-G00
По запросу
25
BOLT, SINGLE SEAT COWL art. 90139-MCS-A30
По запросу
26
NUT, FLANGE (8MM) art. 90301-GCT-J50
По запросу
27
NUT, HEX. CAP (8MM) art. 90301-KM1-010
По запросу
28
WASHER (8.5X20) art. 90526-GB0-930
По запросу
29
SCREW, SPECIAL PAN (5MM) art. 91422-KFT-620
По запросу
30
SCREW-WASHER (4X20) art. 93893-04020-07
По запросу
31
NUT, FLANGE (6MM) art. 94050-06000
По запросу
32
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
33
WASHER, PLAIN (8MM) art. 94102-08800
По запросу
34
E-RING (4MM) art. 94540-04010
По запросу
35
BAND F, BATTERY (155MM) art. 95012-17001
По запросу
36
BOLT, FLANGE (8X32) art. 96300-08032-00
По запросу
37
BOLT, FLANGE (8X32) art. 96400-08032-00
По запросу
