модель 2012 года
- Модель VT1300
- Код модели VT1300CS A

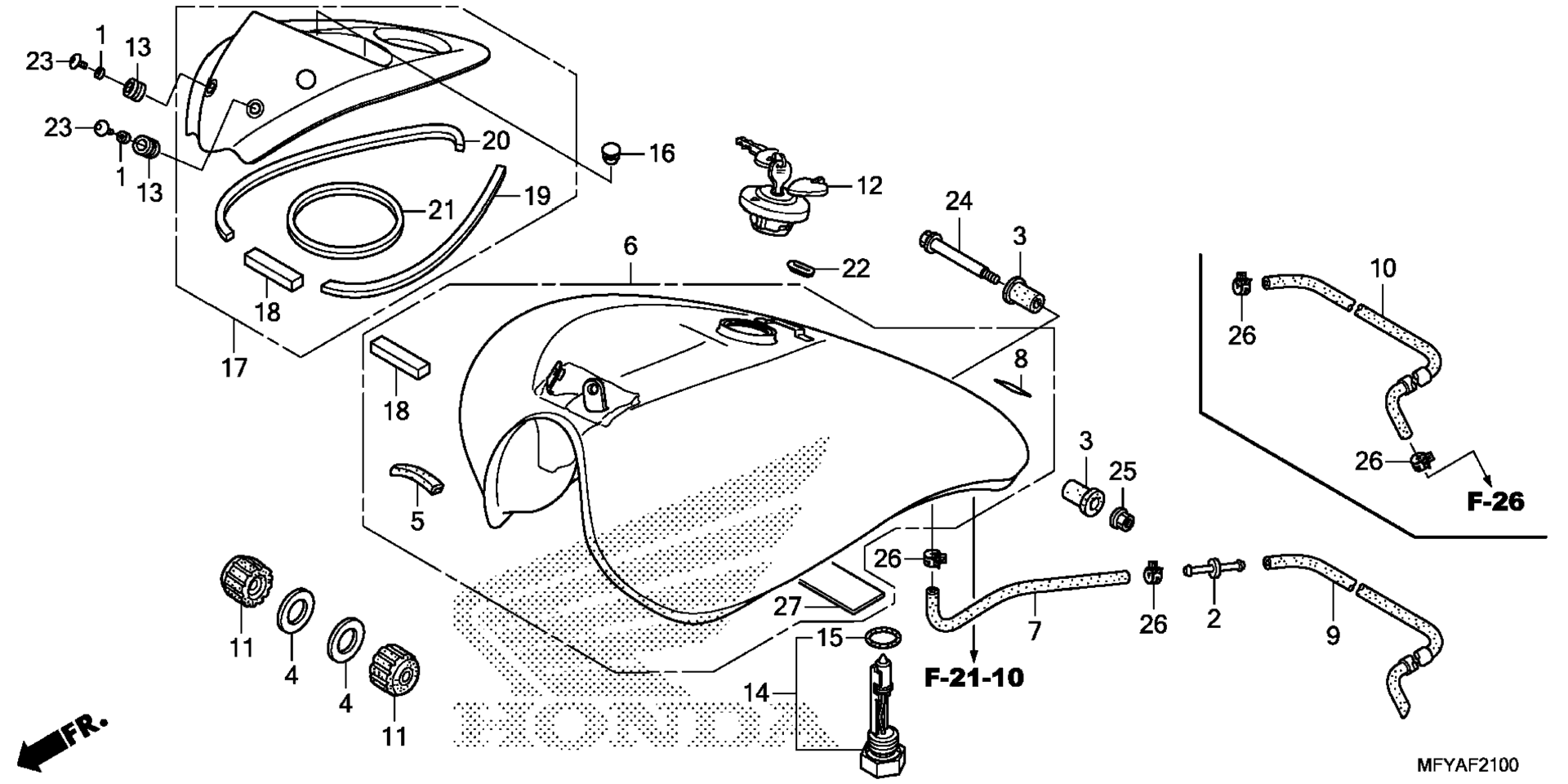

Схема топливного бака для VT1300CS A
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, ADJUSTING COVER art. 11346-371-300
По запросу
2
JOINT, FUEL TUBE art. 16958-GJ6-000
По запросу
3
CUSHION, FUEL TANK PIVOT art. 17506-MBR-000
По запросу
4
SPACER, FUEL TANK art. 17514-MFY-A00
По запросу
5
TRIM, FUEL TANK art. 17516-HC4-000
По запросу
6
TANK SET, FUEL *B197M* (GLINT WAVE BLUE METALLIC) art. 17520-MFY-A00ZG
По запросу
7
TUBE, FUEL TANK BREATHER art. 17526-MFY-A00
По запросу
8
TAPE, FUEL TANK (25X25) art. 17528-MFY-A00
По запросу
9
TUBE, BREATHER art. 17529-MFR-670
По запросу
11
CUSHION, FR. FUEL TANK art. 17611-MFY-A00
По запросу
12
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
13
RUBBER, PROTECTOR GASKET art. 18293-GN2-000
По запросу
14
SENSOR ASSY., FUEL RESERVE art. 37810-MER-D01
По запросу
15
GASKET, FUEL RESERVE SENSOR art. 37811-MB1-008
По запросу
16
PLUG, HANDLE COVER (LOWER) art. 53125-174-670
По запросу
17
COVER ASSY., METER art. 83500-MFY-A00
По запросу
18
MAT, METER COVER art. 83511-MFE-670
По запросу
19
CUSHION D, TOP COVER art. 83513-MFY-A00
По запросу
20
CUSHION E, TOP COVER art. 83514-MFY-A00
По запросу
21
CUSHION B, TOP COVER art. 83516-MFY-A00
По запросу
22
GROMMET, SIDE COVER art. 83551-ME9-000
По запросу
23
BOLT, SPECIAL (6X14) art. 90118-MCL-000
По запросу
24
BOLT, TANK HINGE art. 90135-MFR-670
По запросу
25
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
26
CLAMP, TUBE (8.0) art. 90652-KSJ-A21
По запросу
27
TAPE, TANK GUARD art. 17506-GCS-300
По запросу
