модель 2012 года
- Модель VT1300
- Код модели VT1300CSA AC

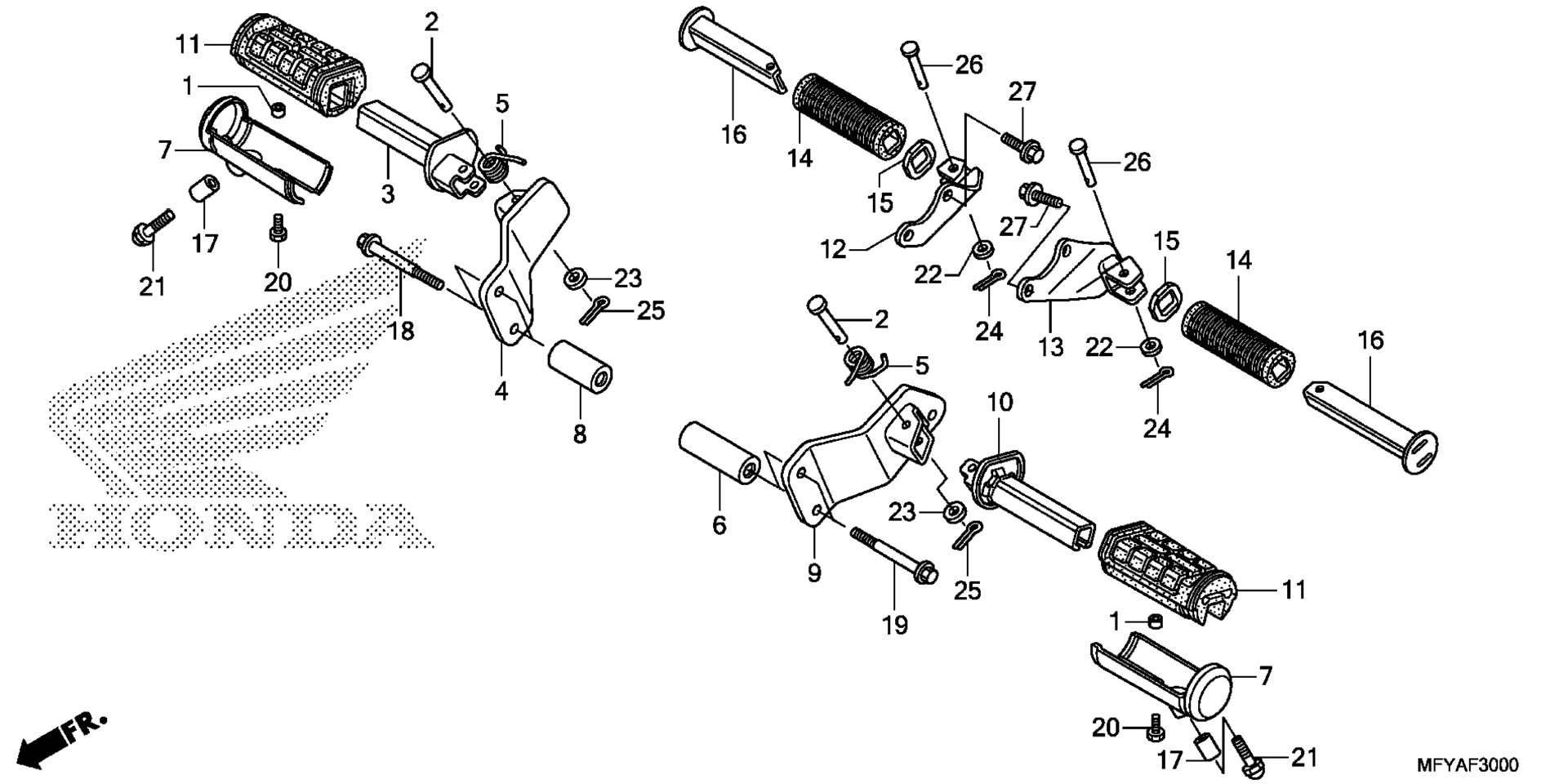

Схема подножка (1) для VT1300CSA AC
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, CHAIN CASE art. 40515-413-000
По запросу
2
PIN, STEP BAR JOINT art. 50603-033-010
По запросу
3
BAR, R. STEP (COO) art. 50612-MK7-010
По запросу
4
BRACKET, R. STEP art. 50615-MFY-A00
По запросу
5
SPRING, STEP RETURN art. 50617-MB1-700
По запросу
6
COLLAR, L. STEP BRACKET art. 50619-MFY-A00
По запросу
7
STOPPER, STEP RUBBER art. 50619-MK7-010
По запросу
8
COLLAR, R. STEP BRACKET art. 50621-MFY-A00
По запросу
9
BRACKET, L. STEP art. 50625-MFY-A00
По запросу
10
BAR, L. STEP art. 50642-MM8-000
По запросу
11
RUBBER, MAIN STEP (COO) art. 50661-MK7-000
По запросу
12
BRACKET, R. PILLION STEP art. 50680-MFY-A00
По запросу
13
BRACKET, L. PILLION STEP art. 50685-MFY-A00
По запросу
14
RUBBER, PILLION FOOTPEG art. 50716-371-660
По запросу
14
RUBBER, PILLION STEP art. 50710-377-000
По запросу
15
WASHER, PILLION STEP art. 50712-MFE-670
По запросу
16
BAR, PILLION STEP art. 50715-413-305
По запросу
17
COLLAR, HANDLE SETTING art. 53103-GN5-900
По запросу
18
BOLT, SPECIAL FLANGE (8X60) art. 90101-KFE-700
По запросу
19
BOLT, SPECIAL FLANGE (8X90) art. 90127-126-900
По запросу
20
BOLT, HEX. (6X12) art. 92101-06012-0A
По запросу
21
BOLT, CAP (8X18) art. 92501-08018-0A
По запросу
22
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
23
WASHER, PLAIN (8MM) art. 94101-08000
По запросу
24
PIN, COTTER (1.6X25) art. 94201-16250
По запросу
25
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
26
PIN A, PILLION STEP art. 95015-81000
По запросу
27
BOLT, FLANGE (8X20) art. 95701-08020-07
По запросу
