модель 2012 года
- Модель VT1300
- Код модели VT1300CT A

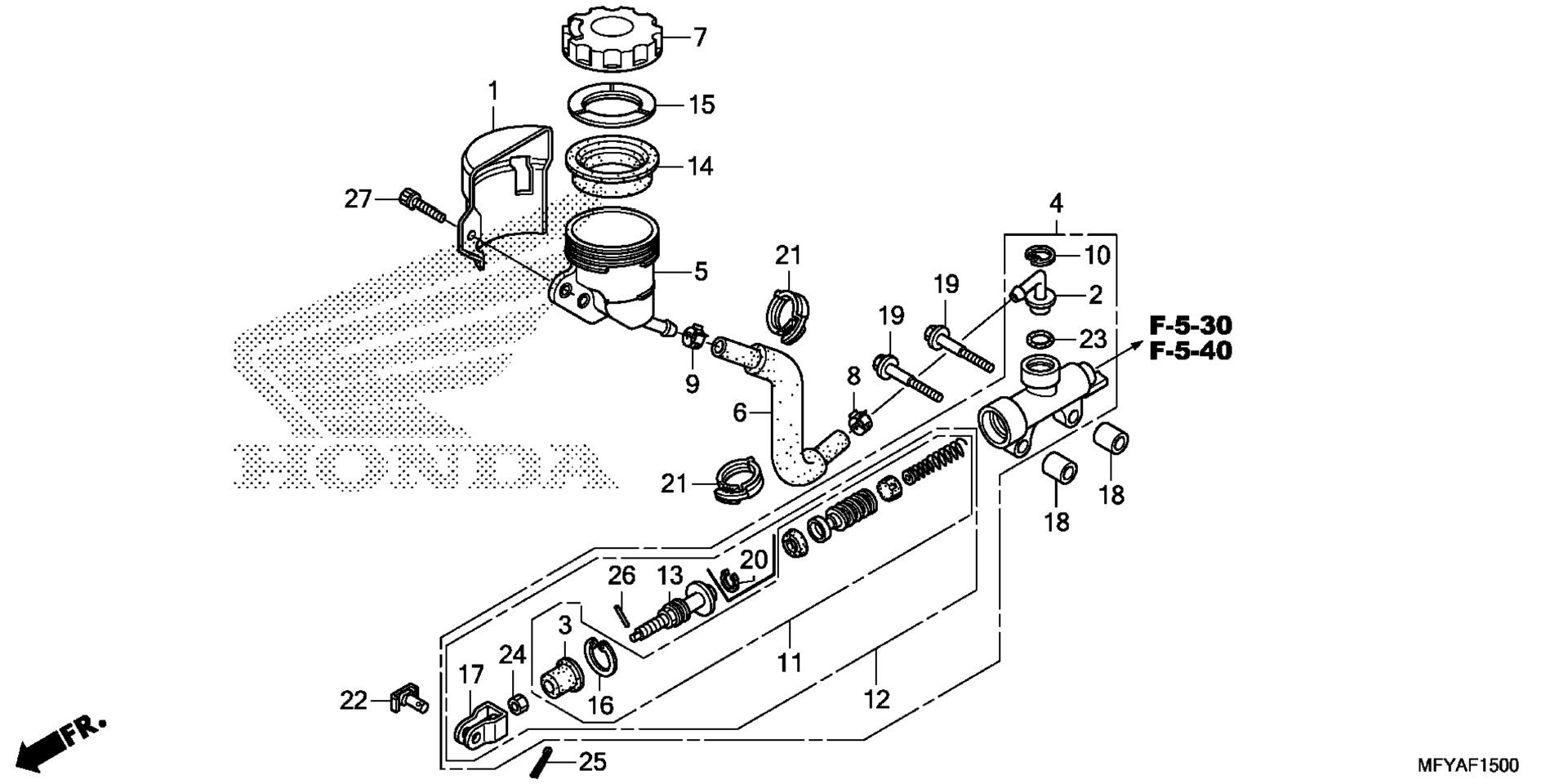

Схема заднего главного цилиндра тормоза для VT1300CT A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, RR. BRAKE OIL CUP art. 21341-MCH-000
По запросу
2
CONNECTOR, MASTER CYLINDER art. 43503-KS6-701
По запросу
3
BOOT art. 43504-MB2-006
По запросу
4
MASTER CYLINDER SUB-ASSY., RR. (NISSIN) art. 43510-MFR-671
По запросу
5
CUP, MASTER CYLINDER OIL art. 43511-MA6-006
По запросу
6
HOSE, RR. MASTER CYLINDER art. 43512-MFR-671
По запросу
7
CAP, OIL CUP art. 43513-MY1-006
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-MN9-006
По запросу
10
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
11
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MB2-315
По запросу
13
ROD, PUSH art. 43530-MV9-006
По запросу
14
DIAPHRAGM art. 45520-300-000
По запросу
15
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
16
CIRCLIP art. 46182-MEL-D21
По запросу
17
JOINT, BRAKE ROD art. 46504-MAH-671
По запросу
18
COLLAR, RR. BRAKE BRACKET art. 50617-MFR-670
По запросу
19
BOLT, FLANGE (6X35) art. 95801-06035-08
По запросу
21
CLIP, WIRE HARNESS art. 90683-KJ2-003
По запросу
22
PIN, JOINT art. 90751-MEH-000
По запросу
23
O-RING (14.8X2.4) art. 91212-422-006
По запросу
24
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
25
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
26
PIN, SPRING (2X10) art. 94305-20102
По запросу
27
BOLT, SOCKET (6X16) art. 96600-06016-07
По запросу
