модель 2012 года
- Модель VT750
- Код модели VT750C A

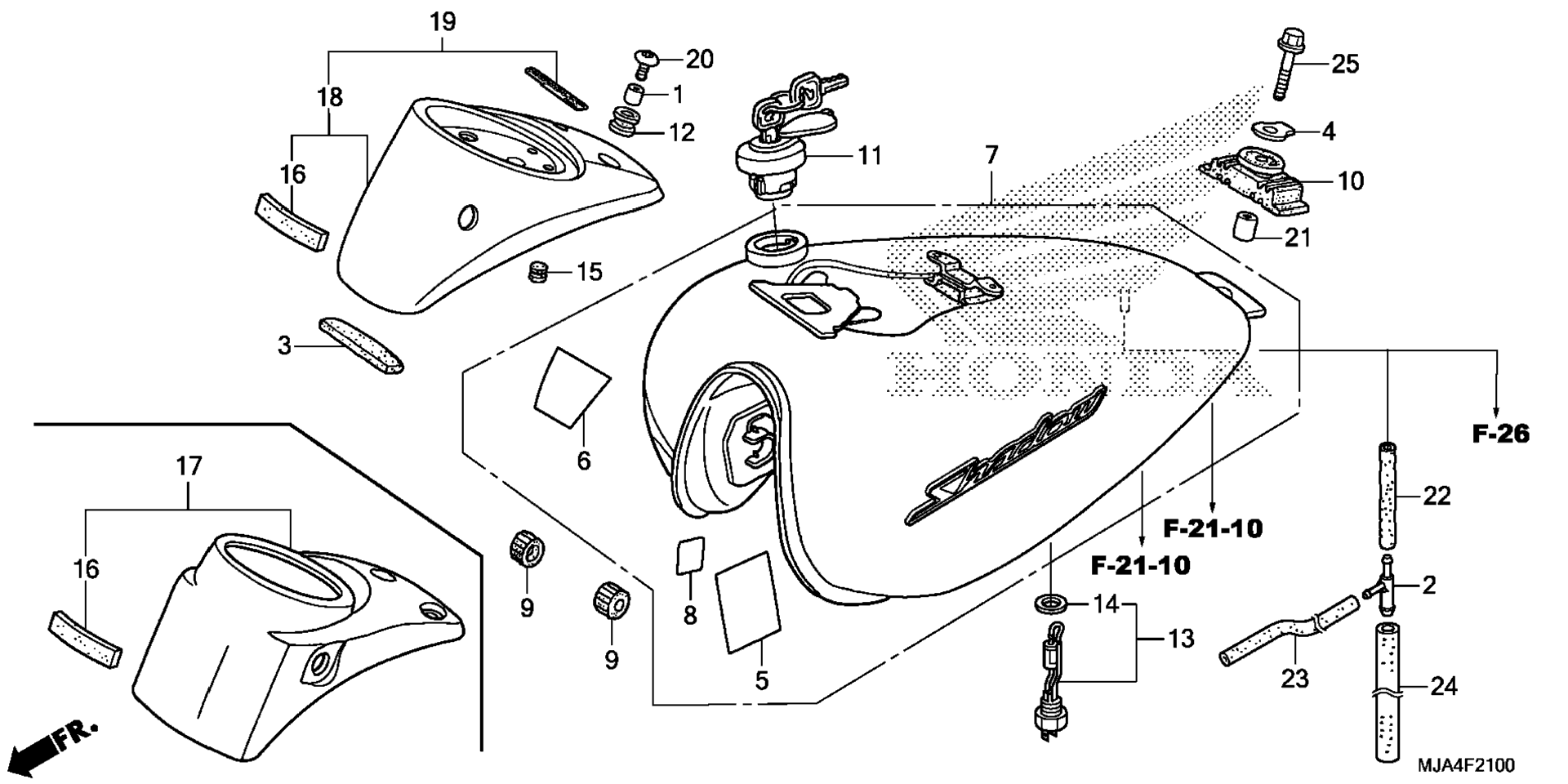

Схема топливного бака (1) для VT750C A
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, ADJUSTING COVER art. 11346-371-300
По запросу
2
JOINT, THREE WAY (FUEL) art. 16180-GM6-000
По запросу
3
RUBBER, FR. FUEL TANK art. 17511-KGB-610
По запросу
4
PLATE, FUEL TANK SETTING art. 17511-MEG-000
По запросу
5
TAPE, TANK PROTECTOR art. 17515-MEG-300
По запросу
6
FILM, PROTECTOR art. 17516-MFE-670
По запросу
7
TANK SET, FUEL *R101CU* (WL) (CANDY GLORY RED-U) art. 17520-MFE-U00ZF
По запросу
8
TAPE, TANK GUARD art. 17528-MR4-900
По запросу
9
CUSHION, FR. FUEL TANK art. 17611-MEG-000
По запросу
10
CUSHION, RR. FUEL TANK art. 17613-KY1-000
По запросу
11
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
12
RUBBER, PROTECTOR GASKET art. 18293-GN2-000
По запросу
13
SENSOR, FUEL RESERVE art. 37810-MFE-641
По запросу
14
GASKET, FUEL RESERVE SENSOR art. 37811-MB1-008
По запросу
15
PLUG, HOLE art. 61110-388-000
По запросу
16
MAT, METER COVER art. 83511-MFE-670
По запросу
17
COVER ASSY., METER art. 83515-MEG-A40
По запросу
20
BOLT, SPECIAL (6X14) art. 90118-MCL-000
По запросу
21
COLLAR (8X20) art. 90513-MAT-000
По запросу
22
BULK HOSE, VACUUM (4.5X1000) (4.5X150) art. 95005-45001-20M
По запросу
23
BULK HOSE, VACUUM (4.5X1000) (4.5X600) art. 95005-45001-20M
По запросу
24
BULK HOSE, VACUUM (7.3X1000) (7.3X500) art. 95005-75001-20M
По запросу
25
BOLT, FLANGE (8X35) art. 95701-08035-00
По запросу
