модель 2012 года
- Модель VT750
- Код модели VT750C2 A

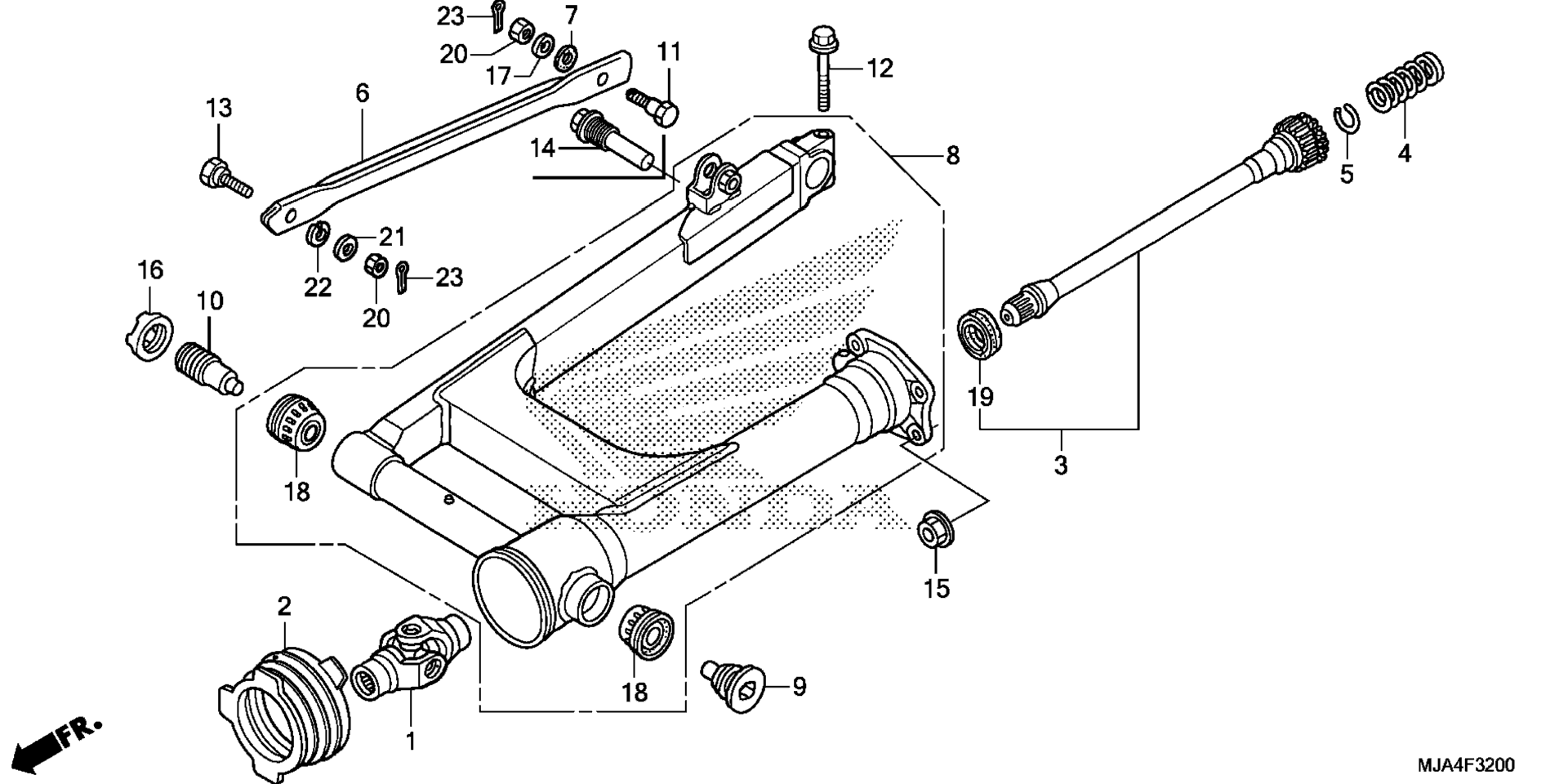

Схема маятниковая вилки (1) для VT750C2 A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, YOKE art. 40200-MR6-671
По запросу
2
BOOT, JOINT art. 40207-MT3-610
По запросу
3
SHAFT ASSY., PROPELLER art. 40210-MEG-000
По запросу
4
SPRING, PROPELLER SHAFT art. 40215-ME9-003
По запросу
5
RING, STOPPER art. 40221-MB0-000
По запросу
6
ARM, RR. BRAKE STOPPER art. 43431-MEG-640
По запросу
7
RUBBER, STOPPER ARM art. 43434-ME1-670
По запросу
8
SWINGARM ASSY., RR. art. 52100-MFS-000
По запросу
9
BOLT, R. SWINGARM PIVOT art. 90121-MAM-A60
По запросу
10
BOLT, L. SWINGARM PIVOT art. 90122-MAM-L40
По запросу
11
BOLT, RR. BRAKE STOPPER art. 90127-393-000
По запросу
12
BOLT, FLANGE (8X32) art. 90129-KFG-000
По запросу
13
BOLT, RR. BRAKE STOPPER ARM art. 90133-286-000
По запросу
15
NUT, HEX. (10MM) art. 90308-MEG-000
По запросу
16
NUT, SWINGARM PIVOT LOCK art. 90355-469-000
По запросу
17
WASHER A, HANDLE HOLDER SETTING art. 90524-030-000
По запросу
18
BEARING, TAPER ROLLER (17X40X13.25) (KOYO) art. 91066-HA7-672
По запросу
19
OIL SEAL (27X43X7) art. 91261-ME9-005
По запросу
20
NUT, HEX. (8MM) art. 94001-08000-0S
По запросу
21
WASHER, PLAIN (8MM) art. 94101-08000
По запросу
22
WASHER, SPRING (10MM) art. 94111-10000
По запросу
23
PIN, COTTER (2.0X22) art. 94201-29220
По запросу
23
Штифт стопорный 2.0X35 Honda art. 94201-20350
По запросу
23
PIN, SPLIT (2.0X22) art. 94201-20220
По запросу
