модель 2012 года
- Модель VT750
- Код модели VT750C2B A

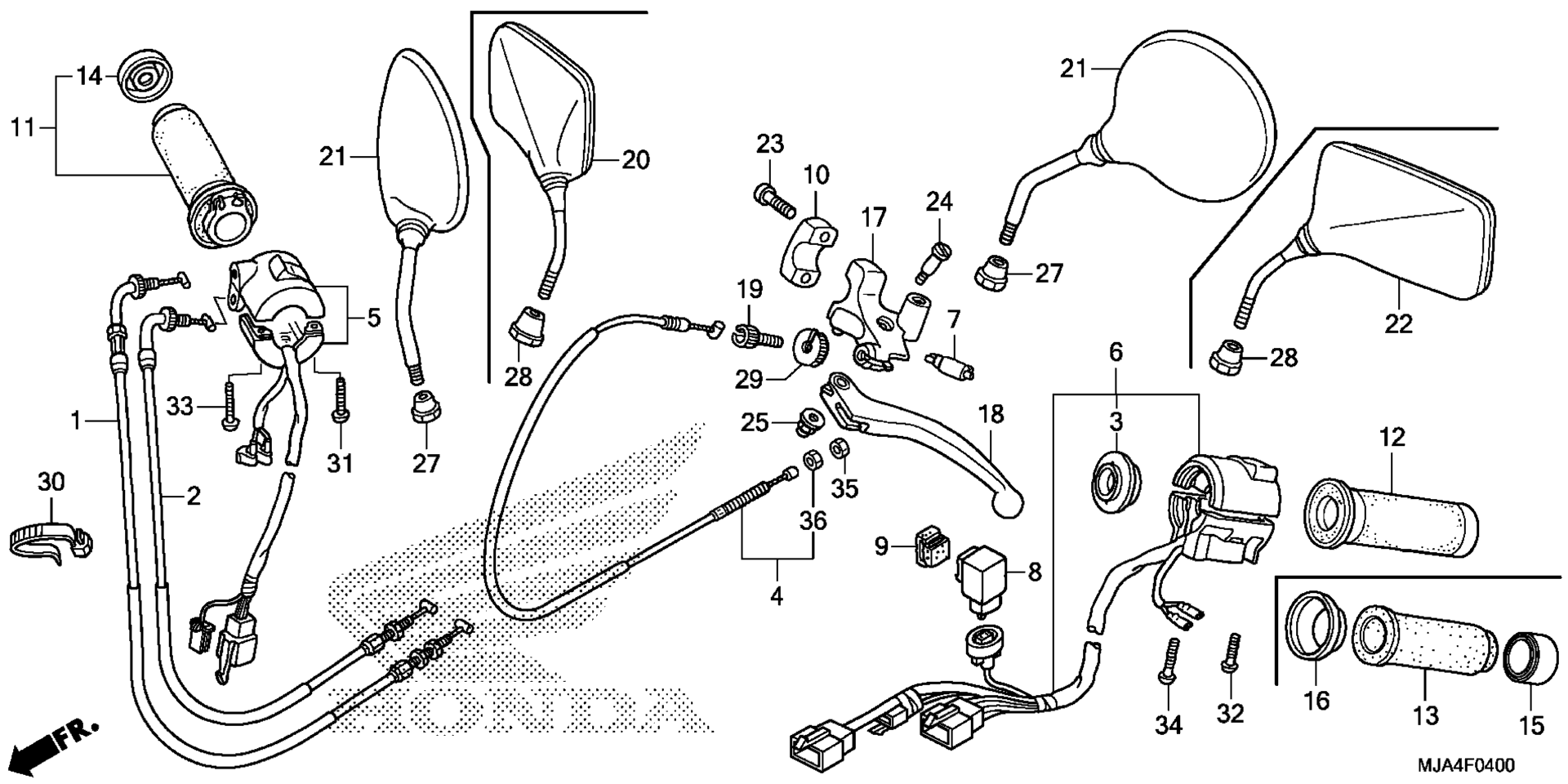

Схема рычага / переключателя / тросика для VT750C2B A
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE A, THROTTLE art. 17910-MFE-A40
По запросу
2
CABLE B, THROTTLE art. 17920-MFE-A40
По запросу
3
ADAPTER art. 17962-MFE-A40
По запросу
4
CABLE, CLUTCH art. 22870-MFE-A40
По запросу
5
SWITCH ASSY., ENGINE STOP art. 35130-MFE-A41
По запросу
6
SWITCH ASSY., TURN SIGNAL art. 35200-MFE-A41
По запросу
7
SWITCH, FR. LEVER (TOYO DENSO) art. 35330-413-003
По запросу
10
HOLDER, MASTER CYLINDER (NISSIN) art. 45517-MAV-751
По запросу
11
GRIP, R. HANDLE (COO) art. 53145-MFE-A40
По запросу
12
GRIP, L. HANDLE (COO) art. 53166-MFE-A40
По запросу
14
CAP, R. GRIP END art. 53167-MFE-A40
По запросу
17
BRACKET, HANDLE LEVER art. 53172-MBA-000
По запросу
18
LEVER, L. HANDLE (COO) art. 53178-MAV-750
По запросу
19
BOLT, CLUTCH WIRE ADJUSTING art. 53192-349-690
По запросу
20
MIRROR ASSY., R. BACK (COO) art. 88210-MEA-670
По запросу
22
MIRROR ASSY., L. BACK (COO) art. 88220-MEA-670
По запросу
23
BOLT, SOCKET (6X22) art. 90101-MCL-000
По запросу
24
BOLT, L. HANDLEBAR LEVER PIVOT art. 90113-438-000
По запросу
25
NUT, CAP (6MM) art. 90201-415-000
По запросу
28
NUT, LOCK art. 90314-375-000
По запросу
29
NUT, FIXING art. 90321-KT7-760
По запросу
30
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
31
SCREW, PAN (5X20) art. 93500-05020-0A
По запросу
32
SCREW, PAN (5X22) art. 93500-05022-0A
По запросу
33
SCREW, PAN (5X25) art. 93500-05025-0A
По запросу
34
SCREW, PAN (5X32) art. 93500-05032-0A
По запросу
35
NUT, HEX. (8MM) art. 94002-08070-0S
По запросу
36
NUT, HEX. (8MM) art. 94030-08070
По запросу
