модель 2012 года
- Модель VT750
- Код модели VT750CA AC

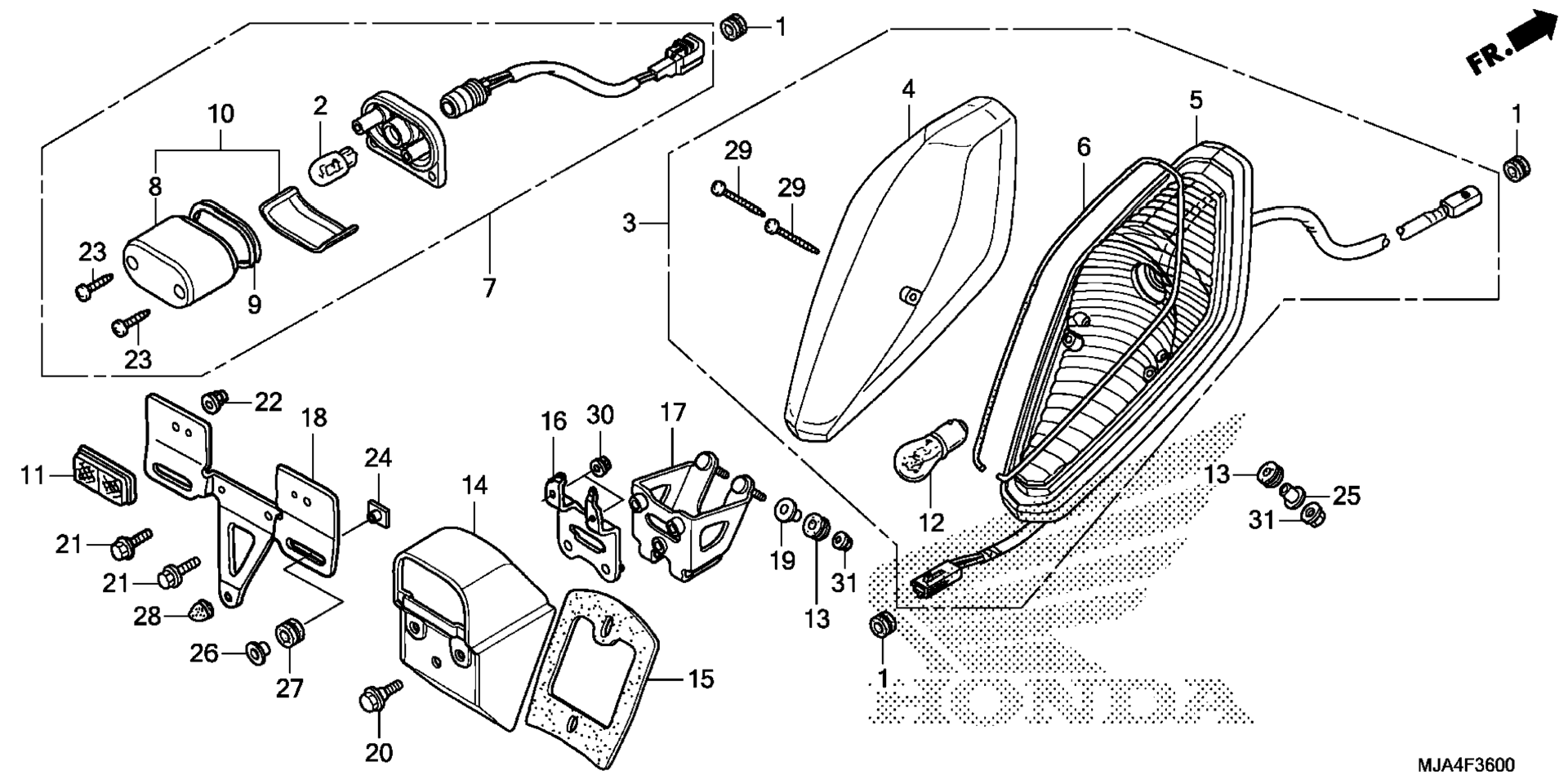

Схема заднего фонаря (1) для VT750CA AC
Схема
Детали
Номер
Наименование детали
Цена
1
GROMMET A, RR. COVER (8X16X6.6) art. 11344-MB0-000
По запросу
2
BULB (12V 5W) (STANLEY) art. 33301-SA0-741
По запросу
3
TAILLIGHT UNIT (12V 21/5W) (COO) art. 33701-MEG-671
По запросу
4
LENS, TAILLIGHT (COO) art. 33702-MEG-671
По запросу
5
BASE, TAILLIGHT art. 33705-MEG-671
По запросу
6
GASKET, TAILLIGHT art. 33709-MEG-671
По запросу
7
LIGHT ASSY., LICENSE (12V 5W) (COO) art. 33720-MEG-671
По запросу
8
COVER, LICENSE (COO) art. 33727-MEG-305
По запросу
9
GASKET, LENS art. 33729-MEG-003
По запросу
10
BASE, LICENSE LIGHT (COO) art. 33731-MEG-305
По запросу
11
REFLECTOR, REFLEX art. 33742-MCV-N11
По запросу
12
Лампочка заднего фонаря 12V 21/5W art. 34906-447-711
По запросу
13
RUBBER, RR. FENDER CUSHION art. 80101-310-000
По запросу
14
BRACKET, LICENSE LIGHT art. 80120-MEG-000
По запросу
15
RUBBER, LICENSE LIGHT CUSHION art. 80126-MEG-000
По запросу
16
STAY, LICENSE LIGHT art. 80127-MEG-000
По запросу
17
STAY, LICENSE LIGHT BASE art. 80128-MEG-000
По запросу
18
BRACKET, NUMBER PLATE art. 84701-MEG-670
По запросу
19
COLLAR, TAILLIGHT MOUNTING art. 84706-163-670
По запросу
20
BOLT, FLANGE (6X12) art. 90005-GHB-610
По запросу
21
BOLT, FLANGE (6X22) (NSHF) art. 90005-GHB-660
По запросу
22
NUT, FLANGE CAP (5MM) art. 90167-SA0-980
По запросу
23
SCREW, SPECIAL (4X25) art. 90301-MEG-003
По запросу
24
NUT, SPECIAL (6X7) art. 90303-HA0-680
По запросу
25
COLLAR, HEADLIGHT BRACKET art. 90501-MJ6-000
По запросу
26
WASHER (6.5X5.5) art. 90505-MA6-000
По запросу
27
RUBBER, CONTROL BOX art. 90852-898-000
По запросу
28
PLUG, CONE TYPE art. 90899-422-610
По запросу
29
SCREW, TAPPING (4X30) art. 93901-347G0
По запросу
30
NUT, FLANGE (4MM) art. 94050-04000
По запросу
31
NUT, FLANGE (6MM) art. 94050-06000
По запросу
