модель 2012 года
- Модель XR650
- Код модели XR650L A

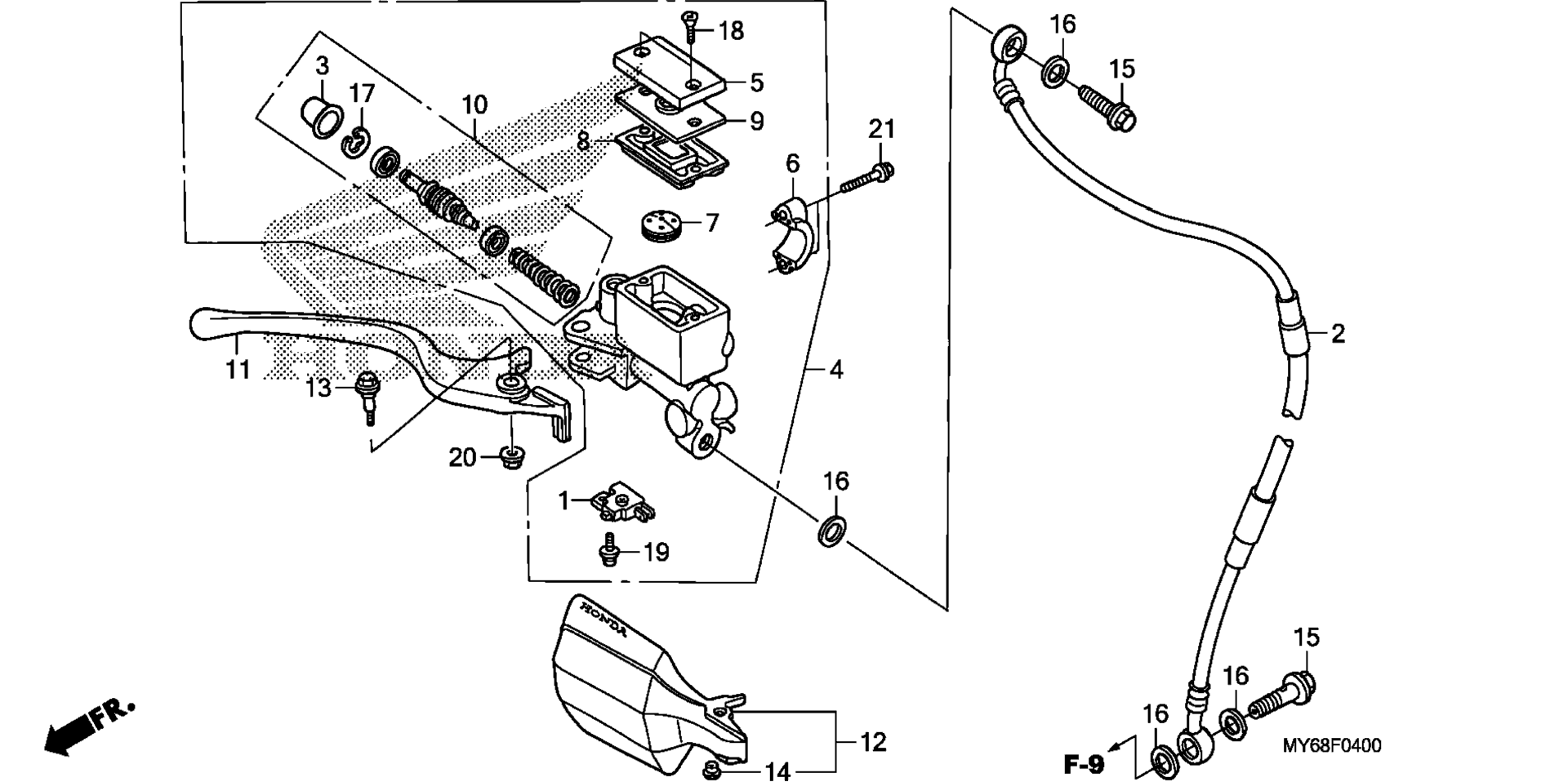

Схема переднего главного цилиндра тормоза для XR650L A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MA5-671
По запросу
2
HOSE, FR. BRAKE art. 45125-MY6-671
По запросу
3
BOOT art. 45504-410-003
По запросу
4
MASTER CYLINDER SUB-ASSY., FR. (COO) art. 45510-MGW-305
По запросу
5
CAP, MASTER CYLINDER art. 45513-HR0-305
По запросу
6
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
7
SEPARATOR art. 45518-MG3-016
По запросу
8
DIAPHRAGM art. 45520-MG7-006
По запросу
9
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
10
MASTER CYLINDER SET art. 45530-KJ1-702
По запросу
11
LEVER, R. HANDLEBAR (COO) art. 53175-KBR-000
По запросу
12
GUARD, R. KNUCKLE *NH196* (ROSS WHITE) art. 53180-KF0-770ZF
По запросу
13
BOLT, HANDLE LEVER PIVOT art. 90113-KF0-770
По запросу
14
COLLAR (6X4) art. 90127-KF0-770
По запросу
15
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
16
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
17
CIRCLIP art. 90651-MA5-671
По запросу
18
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
19
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
20
NUT, FLANGE (6MM) art. 94050-06000
По запросу
21
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
