модель 2013 года
- Модель CB1100
- Код модели CB1100 AC

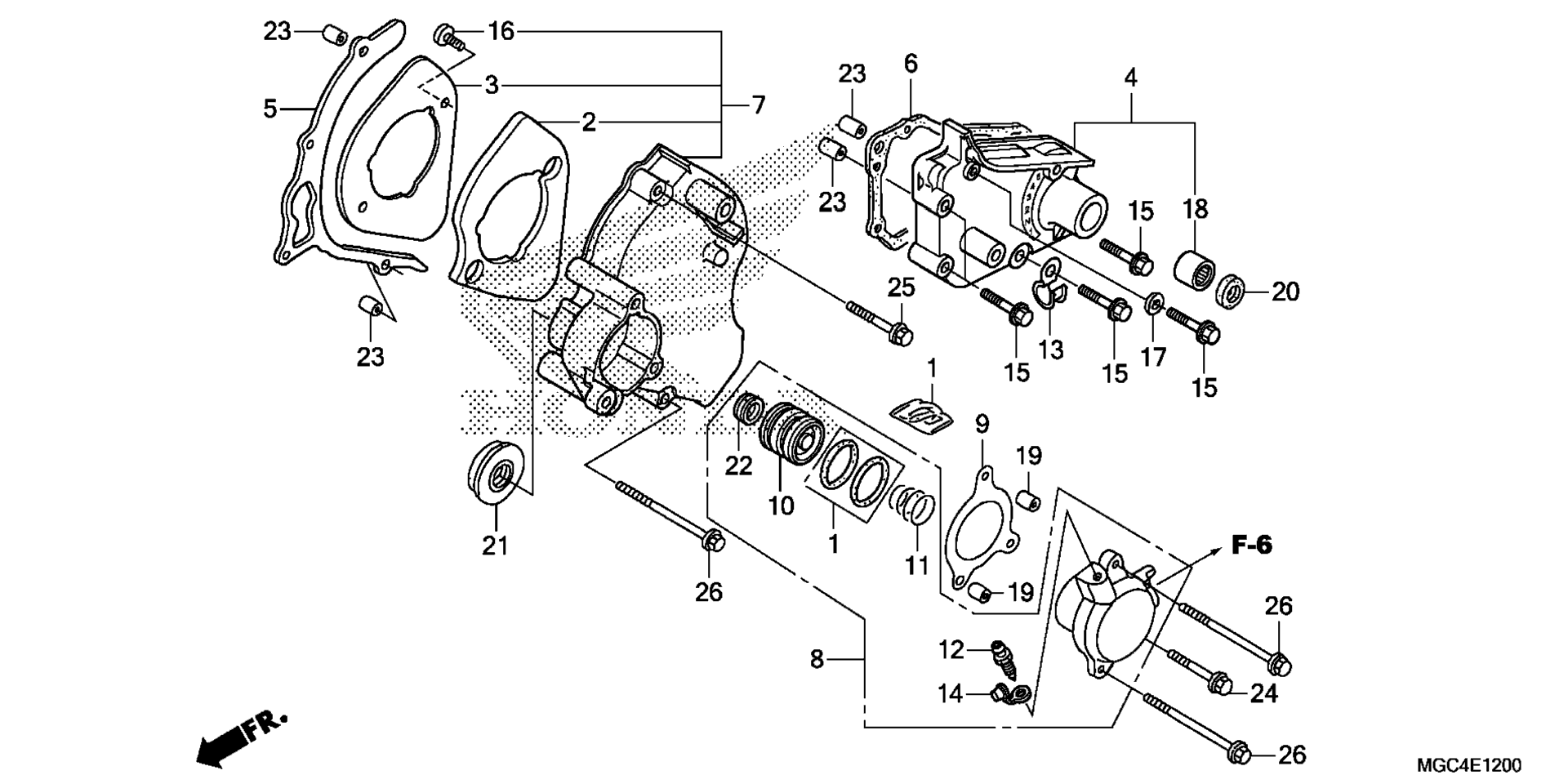

Схема LEFT задний крышки для CB1100 AC
Схема
Детали
Номер
Наименование детали
Цена
1
O-RING SET (MSDS) art. 04121-MEJ-315
По запросу
2
RUBBER, L. RR. COVER art. 11352-MZ1-000
По запросу
3
PLATE, L. RR. COVER RUBBER art. 11353-MZ1-000
По запросу
4
HOLDER, L. SIDE art. 11360-MAZ-000
По запросу
5
PLATE, DRIVE CHAIN GUIDE art. 11365-MAZ-000
По запросу
6
GASKET, L. SIDE HOLDER art. 11394-MFV-000
По запросу
7
COVER ASSY., L. RR. CRANKCASE art. 11650-MAZ-010
По запросу
8
CYLINDER ASSY., CLUTCH SLAVE art. 22860-MEJ-003
По запросу
9
GASKET, SLAVE CYLINDER art. 22862-MGJ-D00
По запросу
10
PISTON, SLAVE CYLINDER art. 22863-MEJ-003
По запросу
11
SPRING, SLAVE CYLINDER art. 22864-MEJ-003
По запросу
12
SCREW, BLEEDER art. 22866-MF2-711
По запросу
13
CLIP, DYNAMO WIRE art. 32921-039-000
По запросу
14
CAP, BLEEDER art. 43353-461-771
По запросу
15
Болт Honda art. 90004-GHB-710
По запросу
16
SCREW, PAN (6X14) art. 90118-MR1-000
По запросу
17
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
18
BEARING, NEEDLE (19X13X12) art. 91002-459-773
По запросу
19
PIN, DOWEL (8X10) art. 91103-429-000
По запросу
20
Сальник 13X22X5 Honda art. 91204-KE8-003
По запросу
21
OIL SEAL (8X25X7) (ARAI) art. 91204-MG8-003
По запросу
22
OIL SEAL (8X18X5) art. 91209-MB0-003
По запросу
23
Палец 8X14 Honda art. 94301-08140
от 221 ₽
24
Болт 6х25 Honda art. 96001-06025-00
По запросу
25
BOLT, FLANGE (6X45) art. 96001-06045-00
По запросу
26
BOLT, FLANGE (6X75) art. 96001-06075-00
По запросу
